[WPF] [AMindMap] 开发手记-5 （MindMap 项目及内容 的 建模）

Ui以及UI的简单测试，在之前的章节中已经大体完成（虽然是一个简化版

但整体的结构我想已经表达清楚了），接下来，说一说脑图内容的建模吧。



概念 的 提出

1. 项目（Project）:

与其说项目，不如说图，脑图，思维导图，都是图，Mindmap要做的第一步，

就是建立一个空白图，用以去绘制。

2. 节点（Node）:

按照脑图的说法，叫做 主题，或者次主题等等。

3. 节点间关系：

1.节点之间的关系正如主题和次主题的关系，即，父节点和子节点的关系。

       所以，脑图，可以说是一棵树，当然，也可能使两棵树。我想要做的，

       应该是一个松散的多树结构的物件关系。

2.当然，我也希望非亲节点也可以有联系，或者组合关系。

层间 节点结构

这不应该是一个产生困惑的标题，在不同层之间（UI，ViewModel，Model等）

节点的存储结构可能会有些差异，在这里介绍清楚。

UI层：

在UI层中，为了利于绑定，采用List结构，节点都存在于

ObservableCollection类型的列表对象中。

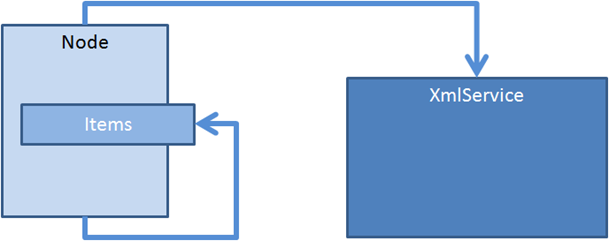

Service层：

也就是数据层（Data），在数据层中，为了方便保存图的状态，

包括节点之间的关系父子关系，组合关系，将以树结构保存节点，

那么，在Model层中，也将存在树结构的节点数据结构。





注：目前的设想，数据结构应该如此，在实现的过程中，我也考虑全部使用列表结构，

另外设计节点关系表示方法，先如此做，再看效果如何，来定去留。

在这里也希望读者给出建议

图 的 建模

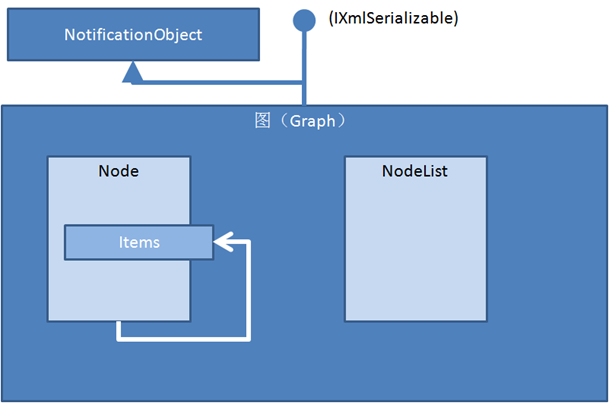

根据前面的描述，可以对图进行建模，大概可由下图表示





1. 包含 两种结构的Node群组。

2. 继承自NotificationObject，使绑定得以实现。

3. 继承IXmlSerializable接口，为Xml的序列化提供相应的方法。

4. 提供Node的增删改查等方法。向Node提供自身实例，使Node能够操作图。

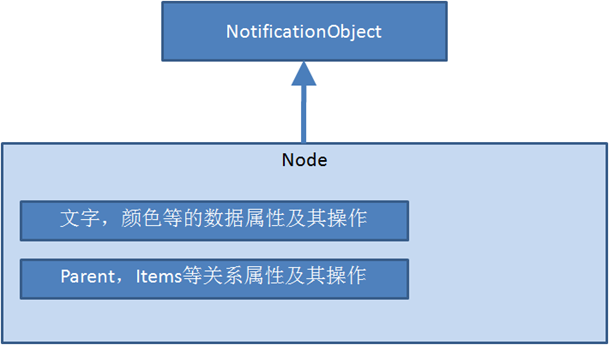

Node 的 建模

1. 继承自NotificationObject，方便绑定

2. 内容属性，其中一部分将用于指导UI中节点控件的位置关系等。

3. 树结构属性，Parent，Items等关系用属性和方法。

小结

今天在园子里闲逛，看了 川山甲 的 技术文章是怎样炼成的？ 一文，模仿了一下，

觉得今天写的Post 格式清晰多了，在此谢过。不胜感激。

这一部分，我还没完整实现，下一篇Post可能要过几天了。海涵。
