广域网二层技术：PPP （PPPOE）、FR （帧中继）、HDLC

串行链路：二层可以封装PPP 、FR、HDLC

以太网（Ethernet）链路：光口 Faxxx Exxx Gixxx 二层封装MAC地址
PPPOE：ppp over ethernet 主要借助ppp 的认证方案

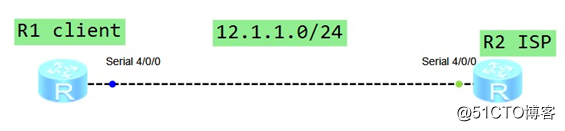

① PPP :二层技术

华为：广域网二层技术之PPP （PPPOE）、FR （帧中继）、HDLC

int  s4/0/0
     ip   address  12.1.1.x  24

华为：广域网二层技术之PPP （PPPOE）、FR （帧中继）、HDLC

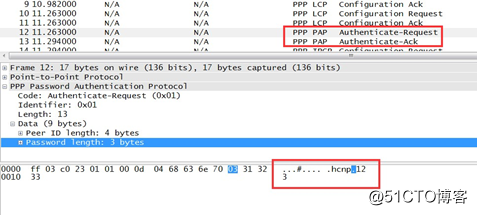

认证方式（一）PAP认证：（目前大量在使用，PPPOE （ppp over ethernet ）两次握手，明文传输
R2：认证端创建用户名和密码 aaa

local-user 12345 password cipher  23456
local-user 12345 service-type ppp
int s4/0/0
ppp authentication-mode pap   开启认证

R1：客户端

 int s4/0/0
 ppp pap local-user 12345 password simple 23456
发送pap用户名和密码

华为：广域网二层技术之PPP （PPPOE）、FR （帧中继）、HDLC

认证方式（二）：chap ，三次握手，密文传输
CHAP认证：三次握手加密传输
R2：认证端

 aaa
      local-user hcnp password cipher  123
            local-user hcnp service-type ppp
  int  s4/0/0
      ppp authentication-mode chap   开启认证

R1: 客户端

interface Serial4/0/0
ppp chap user hcnp
ppp chap password simple 123

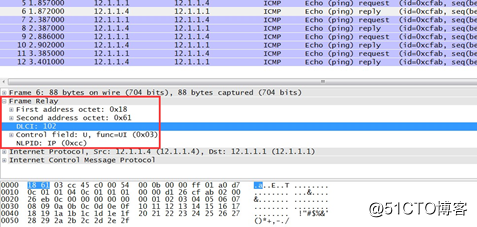

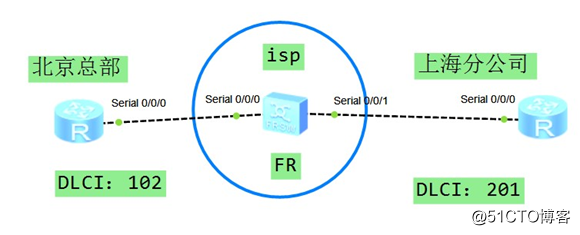

② FR ：fram-relay 帧中继（早期廉价的***）二层技术

华为：广域网二层技术之PPP （PPPOE）、FR （帧中继）、HDLC

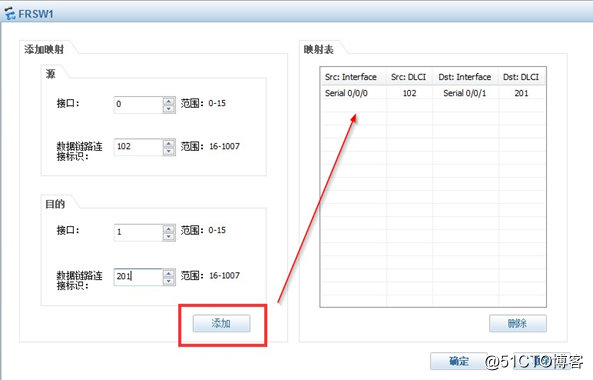

帧中继交换机映射类似以太网交换机的mac地址转发表北京：

interface Serial0/0/0
link-protocol fr
ip address 12.1.1.1 255.255.255.0

上海：

interface Serial0/0/0
ilnk-protocol fr
ip address 12.1.1.4 255.255.255.0

华为：广域网二层技术之PPP （PPPOE）、FR （帧中继）、HDLC

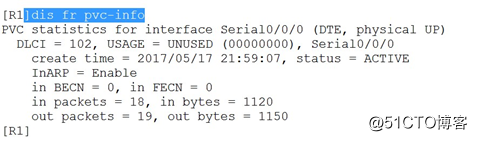

手动建立PVC（可选）：

int s0/0/0
     fr map ip 12.1.1.4 102 broadcast

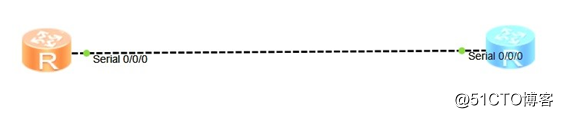

③ HDLC ：思科路由器串行接口默认封装HDLC （思科研发）
华为路由器串行接口默认封装PPP
华为：广域网二层技术之PPP （PPPOE）、FR （帧中继）、HDLC

注意：如果思科和华为设备用串行口对接必须将封装方式改为一致。
