概述

水经注软件除了可以对百度坐标与火星坐标进行纠偏和切片，下载陆地及海洋高程、提取10米等高线等深线、CASS高程点，下载含高度的全国矢量建筑、全国乡镇及街区行政区划、地名点、高速铁路网、公交路线、水系、百度高德POI兴趣点和全球OpenStreet矢量外，还可以将国家2000地方坐标系矢量数据转换为其他坐标系，这里以武汉市下吴数据为例，介绍如何将国家2000地方坐标转换为WGS84坐标系。

武汉市下吴地形图

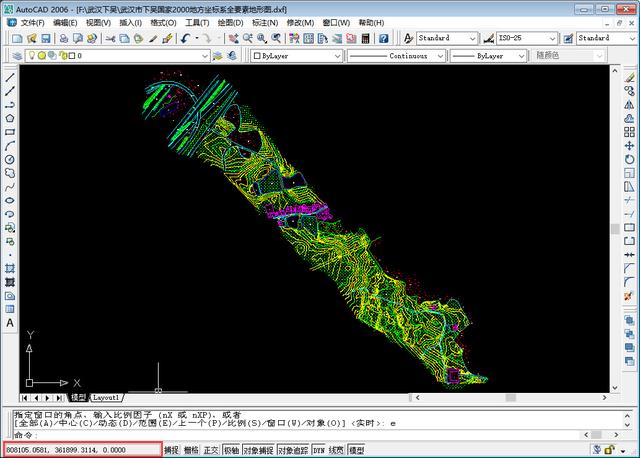

打开"武汉市下吴国家2000地方坐标系全要素地形图"，可以看到坐标的XY都是6位，而不是横轴Y(CAD中为X)是6位(加带号是8位)，纵轴X(CAD中为Y)是7位。在实际工程运用中，我们使用的平面坐标系大多为高斯投影3度带，经过投影中央子午线和赤道都是直线，中央子午线和赤道的交点作为原点，中央经线投影为X(N)坐标，赤道投影为Y(E)坐标，由于我国位于北半球，所以X坐标不会出现负数，投影方式决定Y坐标会出现负数，以6度带为例，Y坐标在赤道上的最大值约330000米， 为了避免Y坐标出现负数情况，会在Y坐标上加常数500000米，标准的国家坐标应当在Y坐标前加上带号。

因为加常数的原因，Y坐标在没有带号的情况下为6位数，在我国加上带号以后为8位数，X坐标通常是7位数，通过这个特点我们可以基本判断示例中的数据不是国家标准坐标系，推测是地方坐标系,如下图所示。

下吴地形图

对于该数据，数据提供方只是说明了是2000坐标系，中央经线或7参数等重要信息并没有提供，那么这样的数据我们如何将它在CAD中与卫星影像纠偏套合，又如何转换为WGS84坐标系呢？下面我们将从下载卫星影像、坐标位置纠偏和坐标转换等几部分作详细讲解！

下载目标范围谷歌卫星影像

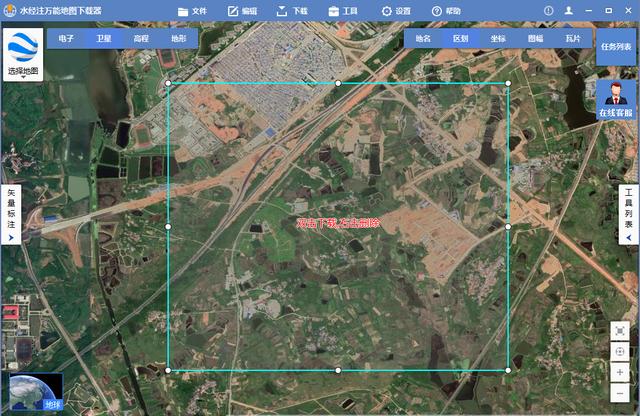

在水经注软件中点击"下载框选范围下载"菜单，然后框选目标范围，如下图所示。

框选下载范围

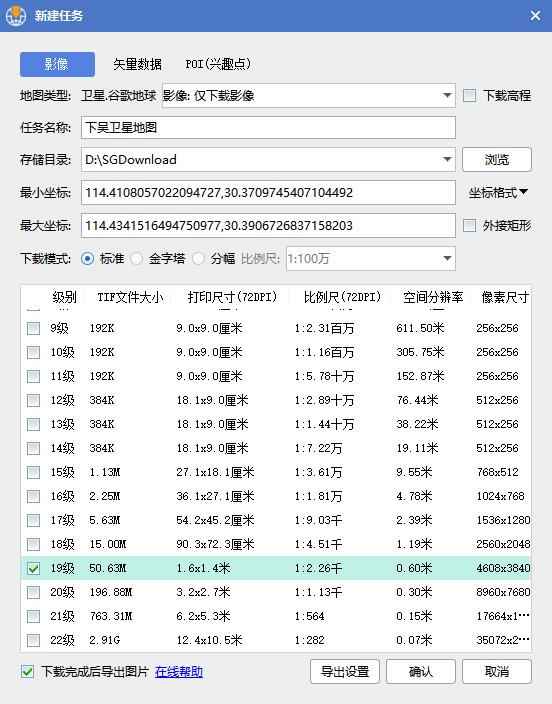

在框选区域双击，将显示"新建任务"对话框，由于这里只需要卫星影像，因此在地图类型中选择"影像:仅下载影像"。下载级别选择第19级即可，因为国内的19级以上谷歌卫星影像一般都是基于第19级放大的，事实上清晰度并没有提高。

新建任务

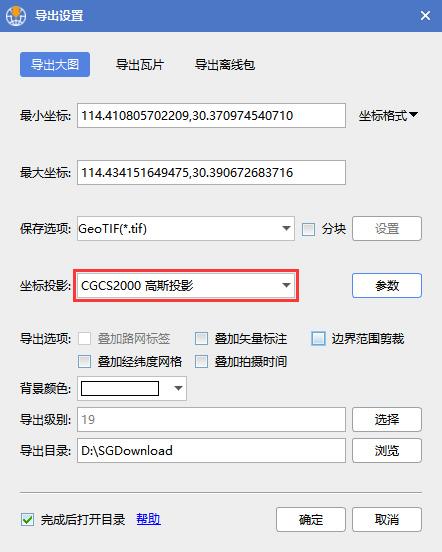

在"新建任务"对话框中点击"导出设置"按钮，将显示"导出设置"对话框，为了保证坐标投影与CAD矢量数据一致，这里选择"CGCS2000高斯投影"，点击"参数"按钮可以为当前投影设置中央经线和七参数。

导出设置

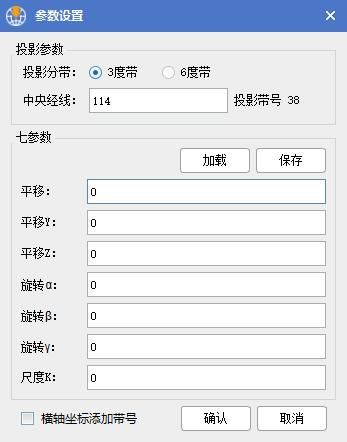

由于数据提供方没有给出地方坐标的中央经线，这里会自动根据下载数据范围所在位置计算出在3度带的标准经线，这里计算出的中央经线为114度且投影带号为38，在中央经线都不明确的情况下当然就更没有七参数了，因此这里缺省不填写。

参数设置

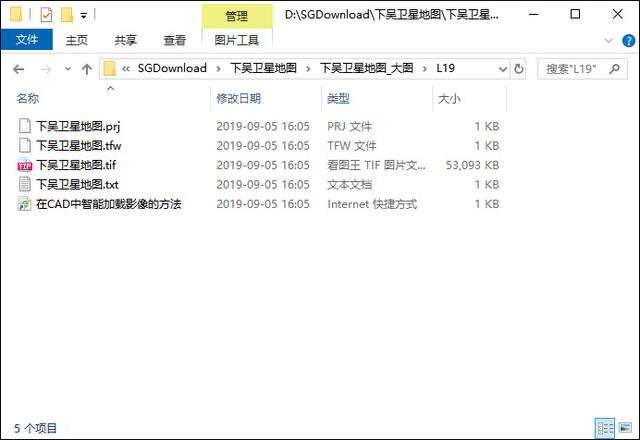

完成设置并下载卫星影像后，会自动打开影像导出结果目录，如下图所示。

导出结果

地方坐标系纠偏为国家2000坐标系

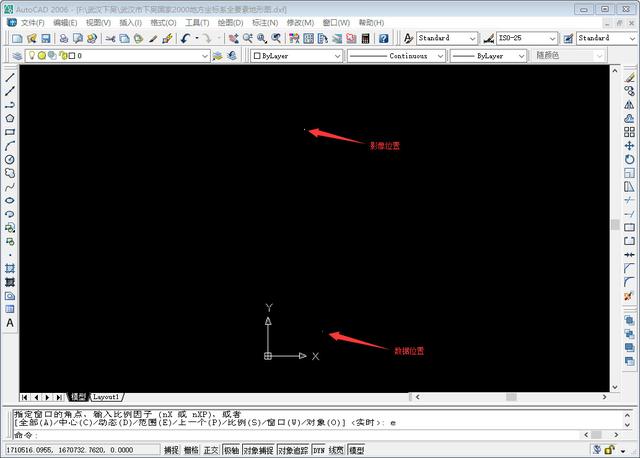

通过"水经注CAD智能影像加载插件"可以将卫星影像加载到CAD中，加载后会发现影像位置与数据位置相差比较远，如下图所示。

影像加截

在导出数据时万能地图下载器会对影像进行高斯投影，以保证与数据投影相同，如若与数据源投影不同，在后续的操作中会出现影像与数据始终套合不上的情况。

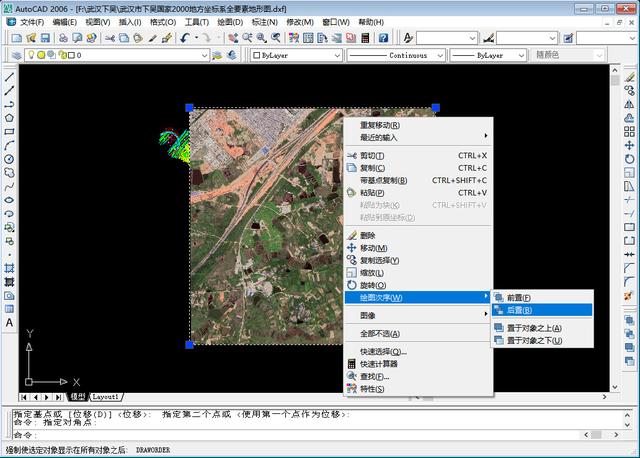

通过CAD的"移动"工具，先将矢量数据整体移动到影像位置。为了查看矢量数据与影像的叠加情况，需要将影像后置在矢量数据下方，如下图所示。

后置影像

由于移动数据时，每个人的操作方式和拾取的源坐标点和目标点不同，因此卫星影像与矢量数据的相对位置会略有不同，但只需要能将它们叠加在一起就可以了，因为接下来还需要对矢量数据进行进一步的移动操作。

影像后置效果

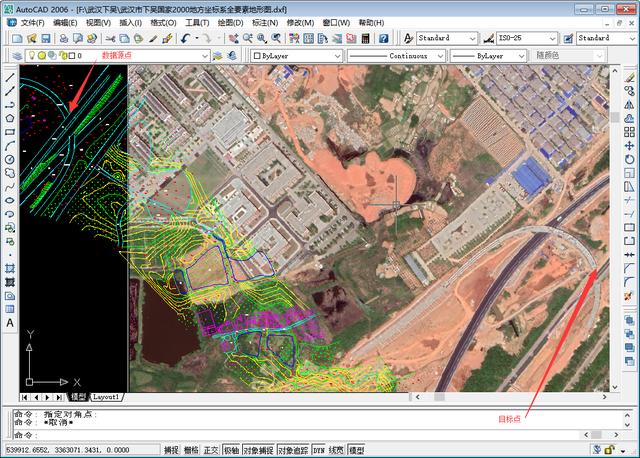

通过在矢量数据中找到一个特征点作为移动的数据源点，将矢量数据移动到影像对应的目标点位置，可以将矢量数据套合在影像数据上。

影像叠加套合

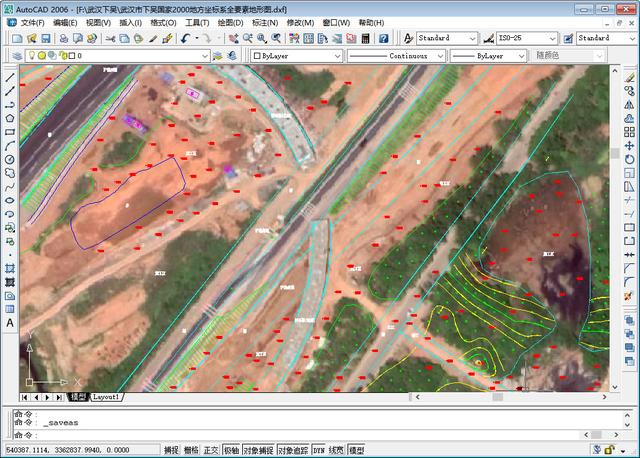

如果移动后有一定偏差，可以重复以上操作步骤，最后矢量数据与影像叠加的效果如下图所示。

叠加套合效果

由于最终是需要将矢量数据转换为WGS84坐标系，而CAD没有该转换功能，因此这里先将纠偏后的数据保存为"武汉市下吴国家2000地方坐标系全要素地形图_纠偏后.dxf
