VTK有两个子系统组成：一个是编译生成的C++类库，一个是通过Java,Tcl,Python语言来使用这些类的解释包。

VTK是通过数据流的方法，实现变信息为图形数据的。

数据流一般为：

source——filter——mapper——actor——render——renderwindow——interactor。

Actor用来在场景中表现一个可视化实体，也可以成为3D图形的描绘实现，主要用于对图形的描绘。

Actor类还包含一些属性，用来对显示的对象进行设置，如Actor->GetProperty->SetColor(1,1,1,)表示白色，也就是将绘制的对象着色为白色。

Camera在VTK中可以理解为视点(FocalPoint)，即观察者的位置，或者称为虚拟照相机实现3D视图。

操作方法比较简单，强调的使另外两个重要的方法：

Azimuth(150)表示Camera的视点位置沿着顺时针旋转150角度；

Elevation(60)表示Camera的视点位置沿着向上方向旋转60角度。

Filter是一种数据处理机制，有一个或者多个输入，但仅有一个输出。其目的是对图形图像数据进行处理，以便得到我们期望的数据。

要理解工作原理，首先明确几个类型：

1. vtkSource（数据源）

这个就好比一个剧本里面的角色，让演员知道要演的是什么人物。

数据源有：vtkConeSource,vtkSphereSource,vtkOutlineSource等等。

它们都继承与vtkPolyDataAlgorithm类，该类用于提供不同的类型的数据源。

2. vtkMapper（映射器）

它就像是一个剧本，应该如何塑造角色的装扮。

映射器有：vtkDataSetMapper,vtkMultiGroupPolyDataMapper,vtkPolyDataMapper.

它们都继承于vtkMapper类。所有的数据对象都要通过映射器Mapper映射到vtkActor中。

3. vtkActor（演员）

有了剧本，有了角色，得找个真人来演出这个剧本了。

该类继承于vtkProp3D，有4个子类：vtkFollow,vtkLODActor,vtkMesaActor,vtkOpenGLActor.

4. vtkRenderer（渲染器）

负责管理场景的渲染过程，这个过程就相当于对演员进行化妆并布置场景，组成场景的对象包括Prop、相机（vtkCamera）和光照（vtkLight），一个vtkRenderWindow中可以有多个vtkRenderer对象。

该类继承于vtkViewport，有2个子类：vtkMesaRender, vtkOpenGLRender.

该类的一个主要作用是设置vtk渲染窗口vtkRenderWindow的背景颜色。

vtkRenderer::AddActor();      // 该方法用于将vtkProp类型的对象添加到渲染场景中。
vtkRenderer::SetBackground(); // 该方法用于设置渲染场景的背景颜色。

5. vtkRenderWindow（窗口）

这个就相当于个舞台，把准备好的演员放进去，准备表演了；

该类继承于vtkWindow，有2个子类：vtkMesaWindow,vtkOpenGLWindow.

6. vtkRenderWindowInteractor（窗口交互器）

这个像摄像机，用于捕捉演员的动作，然后传给导演看。

该类的继承关系在vtkRenderWindowInteractor文章中已给出。

7. vtkInteractorObserver（观察者）

有点导演的意思，导演通过观看录像后，做出一系列调整

该类的继承关系在vtkRenderWindowInteractor文章中已给出

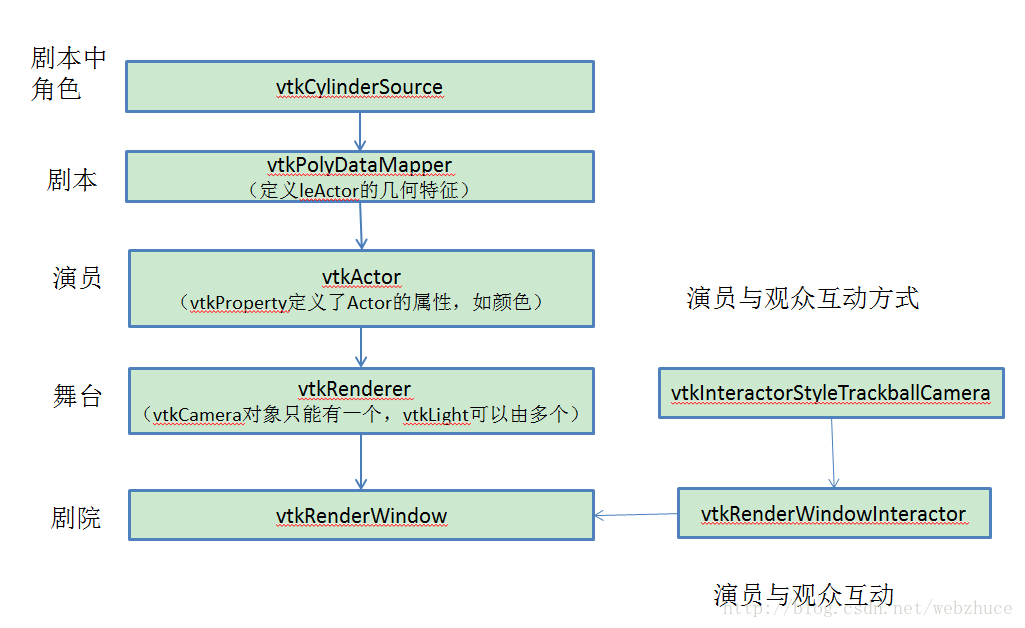

总结：
