内存控制器与内存通道问题

2019独角兽企业重金招聘Python工程师标准>>>

内存通道问题

1. 最小数据单元：也称内存总线data宽度，是指内存控制器需要读取的最小数据单元，目前都是64bit1，如果指出ECC的话是72字节
2. 通道数：一个平台支持的通道数是由内存控制器来决定的，一般都支持2至3个，其中unbuffer dimm是2个，register dimm是3个
3. rank：提供最小数据单元的几个内存块，其数目内存控制器决定，每个通道可以支持多个rank数一般为1、2、4个居多
4. 内存条上ruank数目的计算方法：首先要确定内存条上每个存储单元是x8的还是x4的，这分别表示存储单元能提供几个bit，如果是x8的那么内存条上就需要8个存储单元来形成64bit的最小数据单元，如果内存条上有16个这样的存储单元那么就是2rank，8个就是1 rank

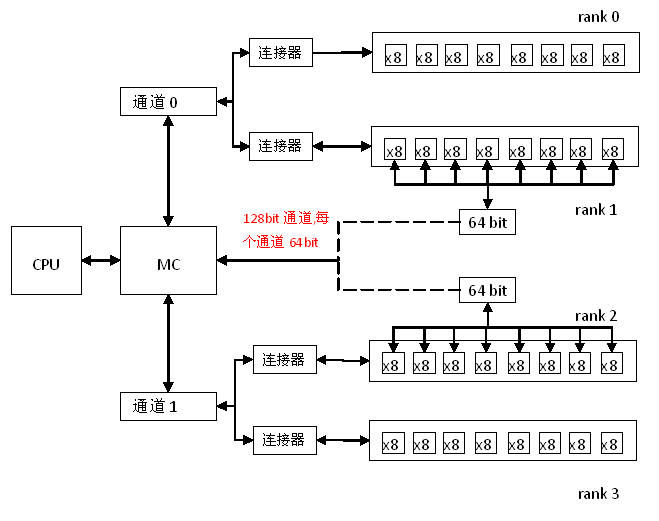

内存系统结构图





通道，rank和内存地址

1. 系统内存组织模型共有两种
2. 单通道模式：所有的内存读取信号全部发送到一个通道，地址组织也全部在此通道
3. 双通道模式：内存信号根据内存地址发送到2个通道，其又分为2种工作模式
4. 双通道对称模式：两个通道的内存大小以及内存块的规格都相同，那么在系统编址是会在两个通道之间交错编址
5.

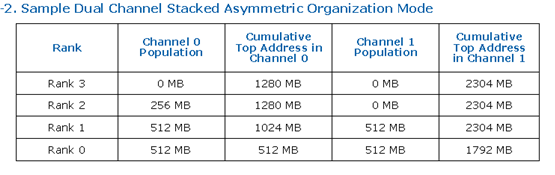

6.  双通道非对称模式：对通道内存没有什么限制，系统编址时先变一个通道然后再编址另外一个通道
