●OSPF设计的相关术语<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

OSPF的设计对于全网规划起着非常重要的作用，如果要充分发挥OSPF的效能，就应该因地制宜，透彻理解怎样在不同环境下进行OSPF的设计。在设计之前，应对相关术语有清晰的了解。

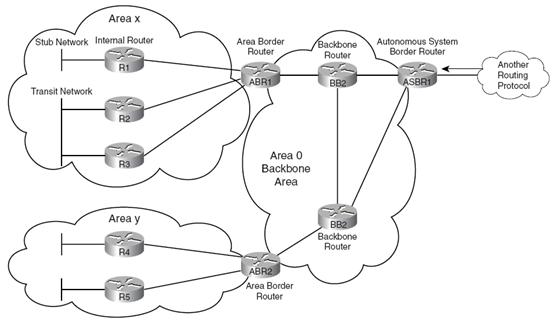

1）区域边界路由器（Area Border Router, ABR）：同时连接到不同区域的路由器。

2）骨干区域（backbone area）：区域0，所有ABR必须与之相连。

3）自治系统边界路由器（Autonomous System Boundary Routers, ASBR）：负责从OSPF外注入路由到OSPF域。这些路由可能是由边界网关协议（BGP）学习到的，也可能只是静态路由的重分发。

<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" />


●使用区域的好处：

1）分离成多个区域后，每个区域的LSDB相对更小，消耗内存也更少。

2）稀疏的LSDB有利于更快的SPF计算。

3）在一个区域内的链路失效只要求在其它区域作部分SPF计算。

4）路由可能仅在ABR上汇总；如果区域支持汇总，可以进一步缩小LSDB和提高SPF计算效率。



●为什么LSDB在多区域环境下会更小？

因为ABR不会由一个区域向另一个区域传输类型1和2的LSA，而仅传输类型3的汇总LSA。类型1和2的LSA包括了详细的拓扑信息，是SPF算法的主要开销所在，将它们限定在每个区域之中，势必可以缩小LSDB，并且提高SPF的效率。



●OSPF路径选择过程

OSPF在选择跨区域的路径时，有特定的规则。具体如下：

1）选择到区域0的最短路径；

2）选择未经由非0区域的跨区域0的最短路径；

3）选择未经由区域0的最短路径。

注意：这些条件可能导致不对称和次优路由，例如当到区域0的最短路径不是权值最小的路径时。OSPF的行为类似于距离向量协议，这可能引起设计上的麻烦。



●LSA类型和网络类型

1）类型1（路由器）：每个路由器一条，列出RID和所有接口的IP地址。也用来表示桩网络（stub network）。

2）类型2（网络）：每个过境网络一条，由子网中的DR创建，用来表示子网以及连到该子网的路由器接口。

3）类型3（网络汇总）：由ABR创建，当从一个区域广播到其他区域时，用来表示该区域的类型1和2的LSA。定义了源区域的链路（子网）和开销，但没有拓扑数据。

4）类型4（ASBR汇总）：类似于LSA类型3，只是它广播的是可达ASBR的路由。

5）类型5（AS外部）：由ASBR创建，用于表示外部注入OSPF的路由。

6）类型6（组群）：为MOSPF定义，Cisco并不支持。

7）类型7（NSSA外部）：由ASBR在NSSA区域内创建，作用与LSA类型5相似。

8）类型8（外部属性）：Cisco未实现。

9）类型9-11：OSPF未来扩展所用。例如，类型10用于MPLS的流量工程。



●过境网络和桩网络

过境网络（transit network）：两台或多台OSPF路由器通过该网络成为邻接路由器，这样流量就可以由一台路由器传送到另一台。

桩网络（stub network）：在该子网中，路由器不建立任何邻接关系。
