2011年上半年网络工程师下午试卷


试题一（共15分）
　　阅读以下说明，回答问题1至问题3，将解答填入答题纸对应的解答栏内。
【说明】
　　某企业欲构建局域网，考虑到企业的很多业务依托于网络，要求企业内部用户能够高速访问企业服务器，并且对网络的可靠性要求很高。因此，在网络的设计中，要考虑网络的冗余性，不能因为单点故障引起整个网络的瘫痪。

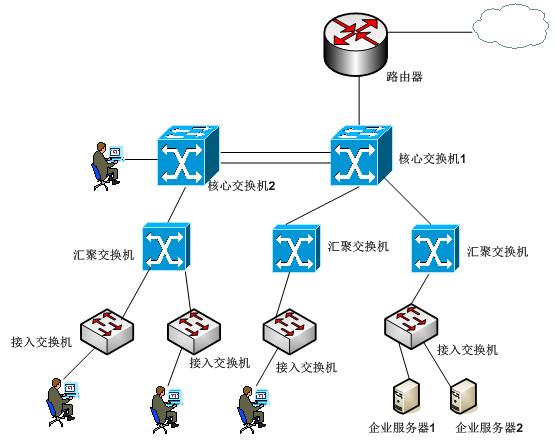

　　某网络公示根据企业需求，将网络拓扑结构设计为双核心来进行负载均衡和容错。该公司给出的网络拓扑如图1-1所示：
2011年上半年网络工程师考试下午试卷与参考答案（1）

　　　　　　　　　　　　　　图1-1
【问题1】（6分）
　　在该网络拓扑图中，请根据用户需求和设计要求，指出至少三个不合理之处，并简要说明理由。
答案：
　　1．所有汇聚层交换机应当分别链接到2个核心层交换机上，形成链路冗余，提高可靠性。
　　2．2个核心层交换机应该分别链接到路由器上，形成链路冗余，提高可靠性。
　　3．企业服务器应该直接连到核心层交换机上，提高访问速度。
　　4．桌面用户不应该直接链接核心层交换机，这样会影响交换机性能。
　　（指出三个就可以拿满6分）



【问题2】（5分）
　　该企业有分支机构地处其他省市，计划采用MPLS ×××进行网络互连，请根据MPLS ×××的技术原理回答以下问题：
　　1．MPLS技术主要为了提高路由器转发速率而提出的，其核心思想是利用标签交换取代复杂的路由运算和路由交换；该技术实现的核心是把　（1）　封装在　（2）　数据包中。
（1）（2）备选答案：
　　A．IP数据报  B．MPLS  C．TCP  D．GRE
答案：
　　（1）A 或 IP数据报，（2）B 或 MPLS



　　2．MPLS ×××承载平台由PE路由器、CE路由器和P路由器组成，其中　（3）　是MPLS核心网中的路由器，这种路由器只负责依据MPLS标签完成数据包的高速转发，　（4）　 是MPLS边缘路由器，负责待传送数据包的MPLS标签的生成和弹出，还负责发起根据路由建立交换标签的动作。　（5）　是直接与电信运营商相连的用户端路由器，该设备上不存在任何带有标签的数据包。
试题解析：
　　MPLS ×××的一些基本概念：
　　P（Provider）是核心层设备，提供商路由器，服务提供商是不连接任何CE路由器的骨干网路由设备，它相当于标签交换路由器（LSR）。
　　PE（Provider Edge）是Provider的边缘设备，服务提供商骨干网的边缘路由器，它相当于标签边缘路由器（LER）。PE路由器连接CE路由器和P路由器，是最重要的网络节点。用户的流量通过PE路由器流入用户网络，或者通过PE路由器流到MPLS骨干网。
　　CE（Customer Edge）是用户边缘设备，服务提供商所连接的用户端路由器。CE路由器通过连接一个或多个PE路由器，为用户提供服务接入。CE路由器通常是一台IP路由器，它与连接的PE路由器建立邻接关系。
答案：
　　（3）P，（4）PE，（5）CE



【问题3】（4分）
　　企业网络运行过程中会碰到各种故障。一方面，网络管理人员可以利用网络设备及系统提供的集成命令对网络进行故障排除，例如利用　（6）　命令可以查看系统的安装情况与网络的正常运行状况，另一方面，利用专用故障排除工具可以快速的定位故障点，例如利用　（7）　可以精确地测量光纤的长度、定位光纤的断点。
（6）备选答案：
　　A．ping   B．debug  C．show  D．tracert
（7）备选答案：
　　A．数字万用表 B．时域放射计 C．光时域反射计 D．网络分析仪
试题解析：
　　光时域反射计根据光的后向散射与菲涅耳反向原理制作，利用光在光纤中传播时产生的后向散射光来获取衰减的信息，可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等，是光缆施工、维护及监测中必不可少的工具。
答案：
　　（6）C 或 show，（7）C 或 光时域反射计



试题二（共15分）
　　阅读以下说明，回答问题1至问题4，将解答填入答题纸对应的解答栏内。
【说明】
　　Linux系统有其独特的文件系统ext2，文件系统包括文件的组织结构、处理文件的数据结构及操作文件的方法。可以通过命令获取系统及磁盘分区状态信息，并能对其进行管理。

【问题1】（6分）
　　以下命令中，改变文件所属群组的命令是　（1）　，编辑文件的命令是　（2）　，查找文件的命令是　（3）　。
（1）~（3）备选答案：
　　A．chmod  B．chgrp  C．vi  D．which
答案：
　　（1）B 或 chgrp，（2）C 或 vi，（3）D 或 which



【问题2】（2分）
　　在Linux中，伪文件系统　（4）　只存在于内存中，通过它可以改变内核的某些参数。
　　A．/proc   B．ntfs   C．/tmp  D．/etc/profile
试题解析：
　　proc文件系统是一个伪文件系统，它只存在内存当中，而不占用外存空间。它以文件系统的方式为访问系统内核数据的操作提供接口。用户和应用程序可以通过proc得到系统的信息，并可以改变内核的某些参数。由于系统的信息，如进程，是动态改变的，所以用户或应用程序读取proc文件时，proc文件系统是动态从系统内核读出所需信息并提交的。
答案：
　　（4）A 或 /proc



【问题3】（4分）
　　在Linux中，分区为主分区、扩展分区和逻辑分区，使用fdisk –l命令获得分区信息如下所示：
　　Disk /dev/hda:240 heads, 63 sectors, 140 cylinders
　　Units=cylinders of 15120 * 512 bites
　　Device Boot      Start      End      Blocks      Id      System
　　/dev/hda        1         286      2162128+   c       Win95 FAT32(LBA)
　　/dev/hda2  *    288       1960     12496680   5       Extended
　　/dev/hda5       288       289      15088+     83      Linux
　　/dev/hda6       290       844      4195768+   83      Linux
　　/dev/hda7       845       983      1050808+   82      Linux swap
　　/dev/hda8       984       1816     6297448+   83      Linux
　　/dev/hda9       1817      1940     937408+    83      Linux
　　其中，属于扩展分区的是　（5）　。
　　使用df -T命令获得信息部分如下所示：
　　Filesystem  Type    1k Blocks    Used    Avallable     Use%   Mounted on
　　/dev/hda6    relserfs  4195632    2015020  2180612    49%       /
　　/dev/hda5    ext2     14607      3778     10075       8%       /boot
　　/dev/hda9    relserfs   937372    202368    735004     22%       /home
　　/dev/hda8    relserfs   6297248   3882504   2414744    62%       /opt
　　Shmfs        shm     256220     0         256220     0%       /dev/shm
　　/dev/hda1    vfat     215×××    1854192    305800    86%   /windows/c
　　其中，不属于Linux系统分区的是　（6）　。
试题解析：
　　Linux系统默认会加载/dev/shm ，也就是所谓的tmpfs。tmpfs象虚拟磁盘一样可以使用RAM，但它也可以使用交换分区来存储。而且传统的虚拟磁盘是个块设备，并需要一个 mkfs 之类的命令才能真正地使用它，tmpfs 是一个文件系统，而不是块设备；只要安装它就可以使用了。
　　tmpfs有以下特点：
　　1．文件系统的大小是动态的。
　　2．高速度。典型的 tmpfs 文件系统会完全驻留在 RAM 中，读写几乎可以是瞬间的。
　　3．tmpfs 数据在重新启动之后不会保留，因为虚拟内存本质上就是易失的。
答案：
　　（5）/dev/hda2，（6）/dev/hda1



【问题4】（3分）
　　在Linux系统中，对于　（7）　文件中列出的Linux分区，系统启动时会自动挂载。此外，超级用户可以通过　（8）　命令将分区加载到指定目录，从而该分区才在Linux系统中可用。
答案：
　　（7）/etc/fstab，（8）mount



试题三（共15分）
　　阅读以下说明，回答问题1至问题5，将解答填入答题纸对应的解答栏内。
【说明】

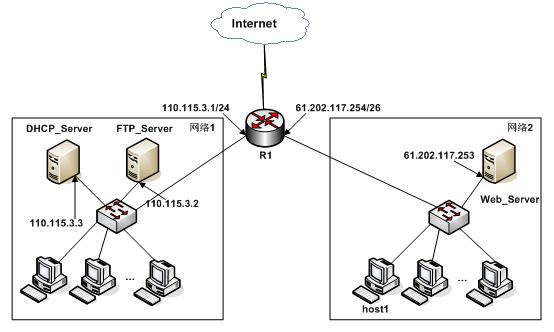

　　某网络拓扑结构如图3-1所示，网络1和网络2 的主机均由DHCP_Server分配IP地址。FTP_Server的操作系统为Windows Server 2003，Web_Server的域名为www.softexamtest.com。
2011年上半年网络工程师考试下午试卷与参考答案（1）


　　　　　　　　　　图3-1
【问题1】（4分）
　　DHCP_Server服务器可以动态分配的IP地址范围为　（1）　和　（2）　。
答案：
　　（1）110.115.3.4~110.115.3.254，（2）61.202.117.193~61.202.117.252
　　注：（1）和（2）的内容可以调换



【问题2】（2分）
　　若在host1上运行ipconfig命令，获得如图3-2所示结果，host1能正常访问Internet吗？说明原因。
2011年上半年网络工程师考试下午试卷与参考答案（1）
　　　　　　　　　　　　　　　　图3-2
试题解析：
　　当客户端未能从DHCP服务器获得IP地址时，客户端会检查自己是否配置了“备用IP地址”。如果配置了“备用IP地址”，那么客户端会首先启用“备用IP配置”；如果没有配置“备用IP地址”，客户机将从169.254.0.0/16这个B 类网段中选择一个作为IP地址，并且每隔5分钟就再次进行DHCP地址申请。
答案：
　　host1不能正常访问Internet。因为它的IP地址属于169.254.0.0/16这个B 类网段，表明它没有从DHCP服务器成功获取到一个有效IP地址。



【问题3】（3分）
　　若host1成功获取IP地址后，在访问http://www.abc.com网站时，总是访问到www.softexamtest.com,而同一网段内的其他客户端访问该网站正常。在host1的C:\WINDOWS\system32\drivers\etc目录下打开　（3）　文件，发现其中有如下两条记录：
　　　　127.0.0.1  localhost
　　　　　（4）　  www.abc.com
　　在清除第2条记录后关闭文件，重启系统或host1访问http://www.abc.com网站正常。请填充（4）处空缺内容。
答案：
　　（3）hosts，（4）61.202.117.253



【问题4】（2分）

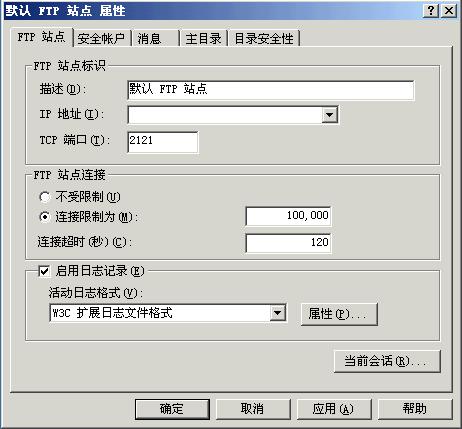

在配置FTP＿server时，图3-3的“IP地址”文本框应填入　（5）　。
2011年上半年网络工程师考试下午试卷与参考答案（1）
　　　　　　　　　　　　　　　　图3-3
答案：
　　（3）110.115.3.2



【问题5】（4分）

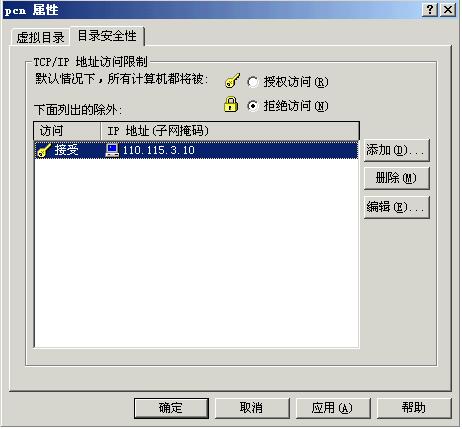

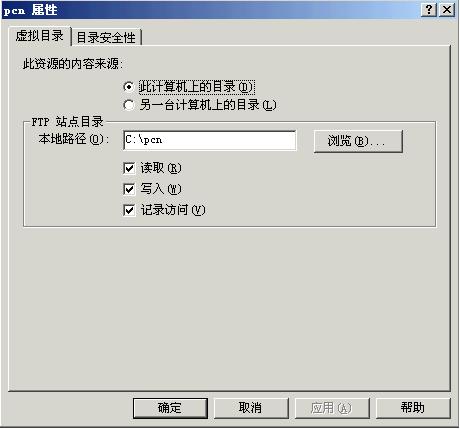

　　若FTP配置的虚拟目录为pcn，虚拟目录配置如图3-4与3-5所示。
2011年上半年网络工程师考试下午试卷与参考答案（1）
　　　　　　　　　　　　　　　　图3-4
2011年上半年网络工程师考试下午试卷与参考答案（1）
　　　　　　　　　　　　　　　　图3-5
　　根据以上配置，哪些主机可以访问该虚拟目录？访问该虚拟目录的命令是　（6）　。
答案：
　　只有110.115.3.10这台主机可以访问该虚拟目录。
　　（6）ftp://110.115.3.2:2121/ 或 ftp://110.115.3.2:2121/pcn
