【实验目的】<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

⑴ 掌握三层交换机工作原理；

⑵ 掌握三层交换机配置方法；

⑶ 掌握三层交换机与二层交换机的综合实验。

【实验环境】

 Cisco 2960 Switch、Cisco 3750 Switch、具备Windows操作系统的PC机

【实验重点及难点】

重点：掌握VLAN Trunk的作用并掌握其设置

难点：三层交换机工作原理

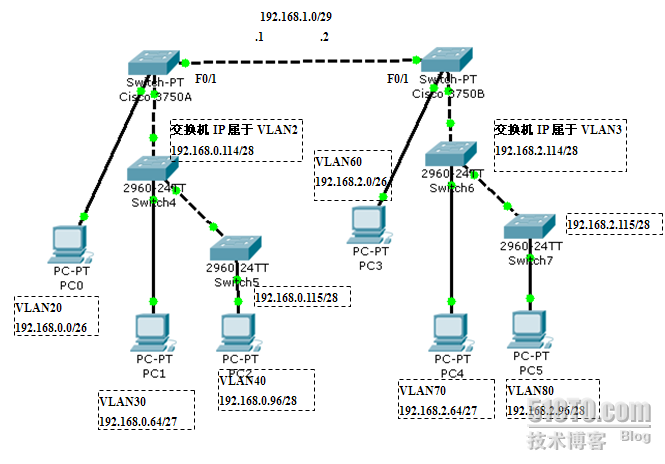

【实验拓扑】



【实验内容】

1. 按照实验拓扑连接交换机与主机



2. VTP配置
⑴ 配置3750A为VTP Server，Domain name 为test1，配置两个2960交换机为VTP client，Domain name 为test1。

⑵配置3750B为VTP Server，Domain name 为test2，配置两个2960交换机为VTP client，Domain name 为test2。

⑶ 配置各交换机之间的连接为Trunk。

⑷ 在交换机3750A、3750B上建立VLAN，其余交换机学习VLAN信息。

⑸ 查看SB、SD交换机上是否已经通过VTP协议学习到VLAN信息

3. 将各主机划分入各VLAN



4. 三层交换机VLAN 路由配置

Switch>en
Switch#conf   t
Switch(conf ig)#vlan 2
Switch(conf ig)#vlan 20
Switch(conf ig)#vlan 30
Switch(conf ig)#vlan 40
S1(config)#ip routing
S1(config)#int vlan 2
S1(config-vlan)#ip add 192.168.0.113 255.255.255.240
S1(config-vlan)#no shut
S1(config-vlan)#int vlan 20
S1(config-vlan)# ip add 192.168.0.1 255.255.255.192
S1(config-vlan)#no shut
S1(config-vlan)#int vlan 30
S1(config-vlan)# ip add 192.168.0.65 255.255.255.224
S1(config-vlan)#no shut
S1(config-vlan)#int vlan 40
S1(configv-vlan)# ip add 192.168.0.97 255.255.255.240
S1(config-vlan)#no shut
S1(config-vlan)#exit



5. 三层交换机路由配置

在3750A、3750B三层交换机中配置OSPF动态路由协议。



6. 交换机DHCP配置

在3750A、3750B三层交换机中配置DHCP。



7. 二层交换机IP地址配置

⑴ 每交换机专门建立VLAN2/VLAN3用于配置IP地址

⑵ 进入VLAN配置其IP地址

⑶ 测试交换机间连通性



8. CDP配置

在交换机中使用show cdp nei 以及show cdp nei detail 查看邻居信息。
