SpringMvc详解

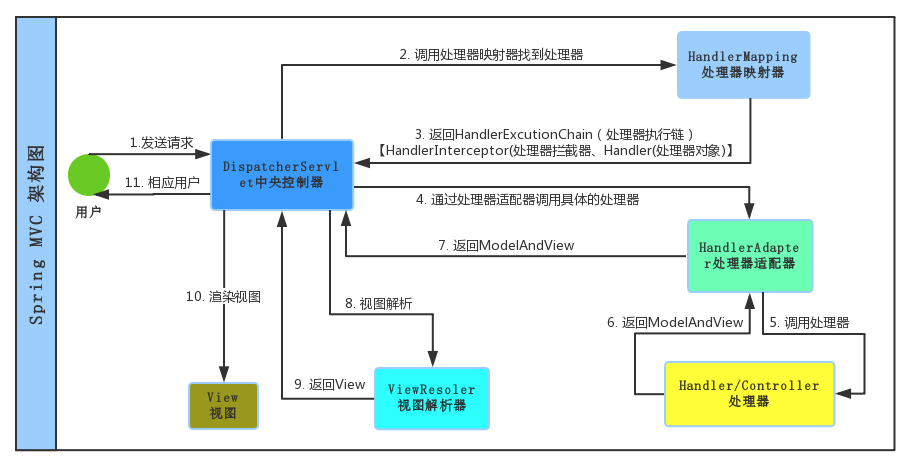

1，整体架构图

---

运行步骤：

第一步：发起请求到前端控制器(DispatcherServlet)

第二步：前端控制器请求HandlerMapping查找 Handler

         可以根据xml配置、注解进行查找

第三步：处理器映射器HandlerMapping向前端控制器返回Handler

第四步：前端控制器调用处理器适配器去执行Handler

第五步：处理器适配器去执行Handler

第六步：Handler执行完成给适配器返回ModelAndView

第七步：处理器适配器向前端控制器返回ModelAndView

         ModelAndView是springmvc框架的一个底层对象，包括Model和view

第八步：前端控制器请求视图解析器去进行视图解析

         根据逻辑视图名解析成真正的视图(jsp)

第九步：视图解析器向前端控制器返回View

第十步：前端控制器进行视图渲染

         视图渲染将模型数据(在ModelAndView对象中)填充到request域

第十一步：前端控制器向用户响应结果



2，源码解析

---

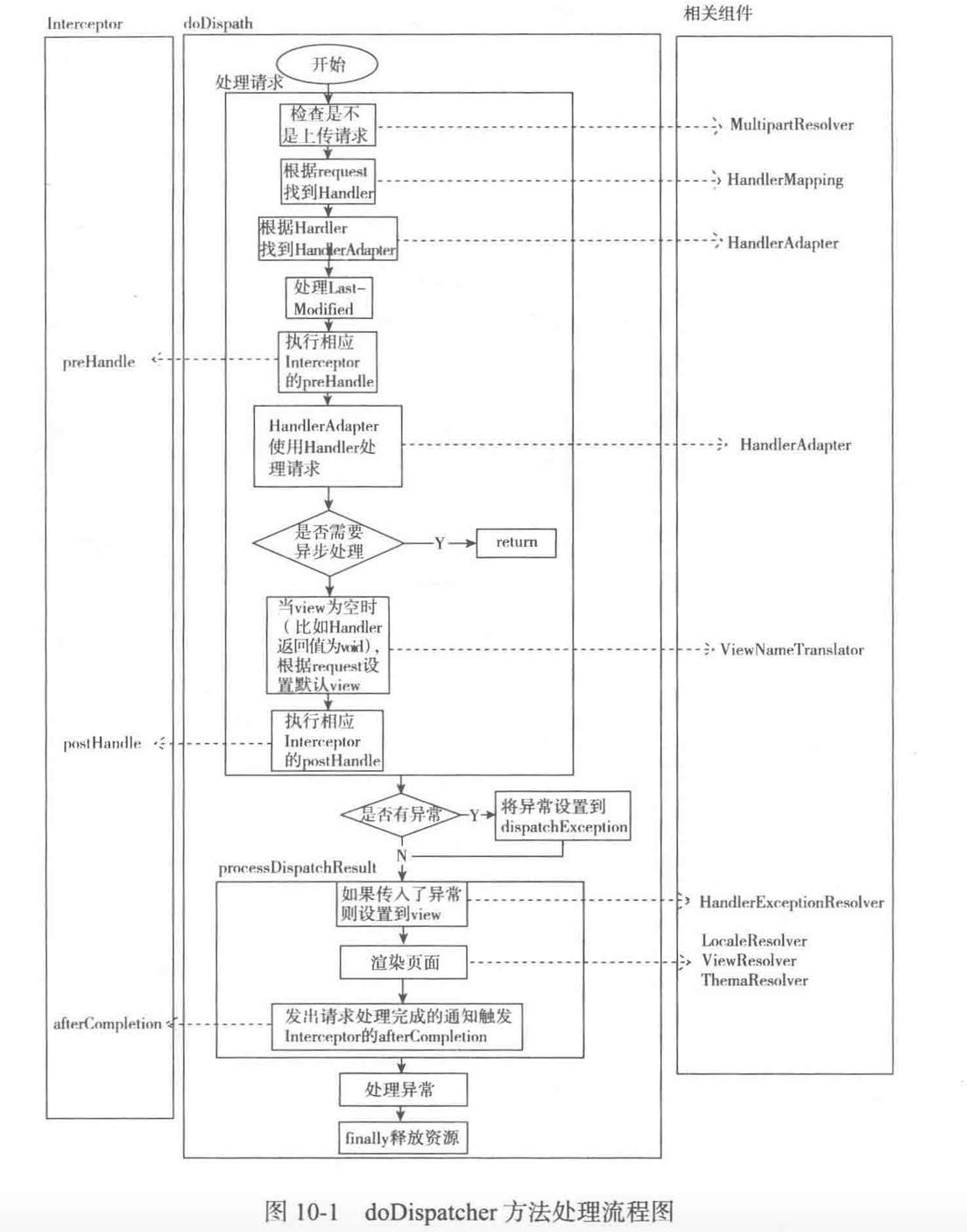

DispatcherServlet.doDispatch

protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {
		HttpServletRequest processedRequest = request;
		HandlerExecutionChain mappedHandler = null;
		boolean multipartRequestParsed = false;

		WebAsyncManager asyncManager = WebAsyncUtils.getAsyncManager(request);

		try {
			ModelAndView mv = null;
			Exception dispatchException = null;

			try {
　　　　　　　　　　　　　　　　     //检查是否是请求是否是multipart（如文件上传），如果是将通过MultipartResolver解析
				processedRequest = checkMultipart(request);
				multipartRequestParsed = processedRequest != request;

				// 请求到处理器（页面控制器）的映射，通过HandlerMapping进行映射
				mappedHandler = getHandler(processedRequest);
				if (mappedHandler == null || mappedHandler.getHandler() == null) {
					noHandlerFound(processedRequest, response);
					return;
				}

				// 处理器适配，即将我们的处理器包装成相应的适配器（从而支持多种类型的处理器）
				HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());

				// Process last-modified header, if supported by the handler.
				String method = request.getMethod();
				boolean isGet = "GET".equals(method);
				if (isGet || "HEAD".equals(method)) {
					long lastModified = ha.getLastModified(request, mappedHandler.getHandler());
					if (logger.isDebugEnabled()) {
						String requestUri = urlPathHelper.getRequestUri(request);
						logger.debug("Last-Modified value for [" + requestUri + "] is: " + lastModified);
					}
					if (new ServletWebRequest(request, response).checkNotModified(lastModified) && isGet) {
						return;
					}
				}
　　　　　　　　　　　　　　　　　　　//处理拦截器 preHandle　　　　　　　　
				if (!mappedHandler.applyPreHandle(processedRequest, response)) {
					return;
				}

				try {
					// 由适配器执行处理器（调用处理器相应功能处理方法）
					mv = ha.handle(processedRequest, response, mappedHandler.getHandler());
				}
				finally {
					if (asyncManager.isConcurrentHandlingStarted()) {
						return;
					}
				}

				applyDefaultViewName(request, mv)
　　　　　　　　　　　　　　　　　　　//拦截器 postHandle　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
				mappedHandler.applyPostHandle(processedRequest, response, mv);
			}
			catch (Exception ex) {
				dispatchException = ex;
			}
　　　　　　　　　　　　　　//拦截器 afterHandle
			processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
		}
		catch (Exception ex) {
			triggerAfterCompletion(processedRequest, response, mappedHandler, ex);
		}
		catch (Error err) {
			triggerAfterCompletionWithError(processedRequest, response, mappedHandler, err);
		}
		finally {
			if (asyncManager.isConcurrentHandlingStarted()) {
				// Instead of postHandle and afterCompletion
				mappedHandler.applyAfterConcurrentHandlingStarted(processedRequest, response);
				return;
			}
			// Clean up any resources used by a multipart request.
			if (multipartRequestParsed) {
				cleanupMultipart(processedRequest);
			}
		}
	}

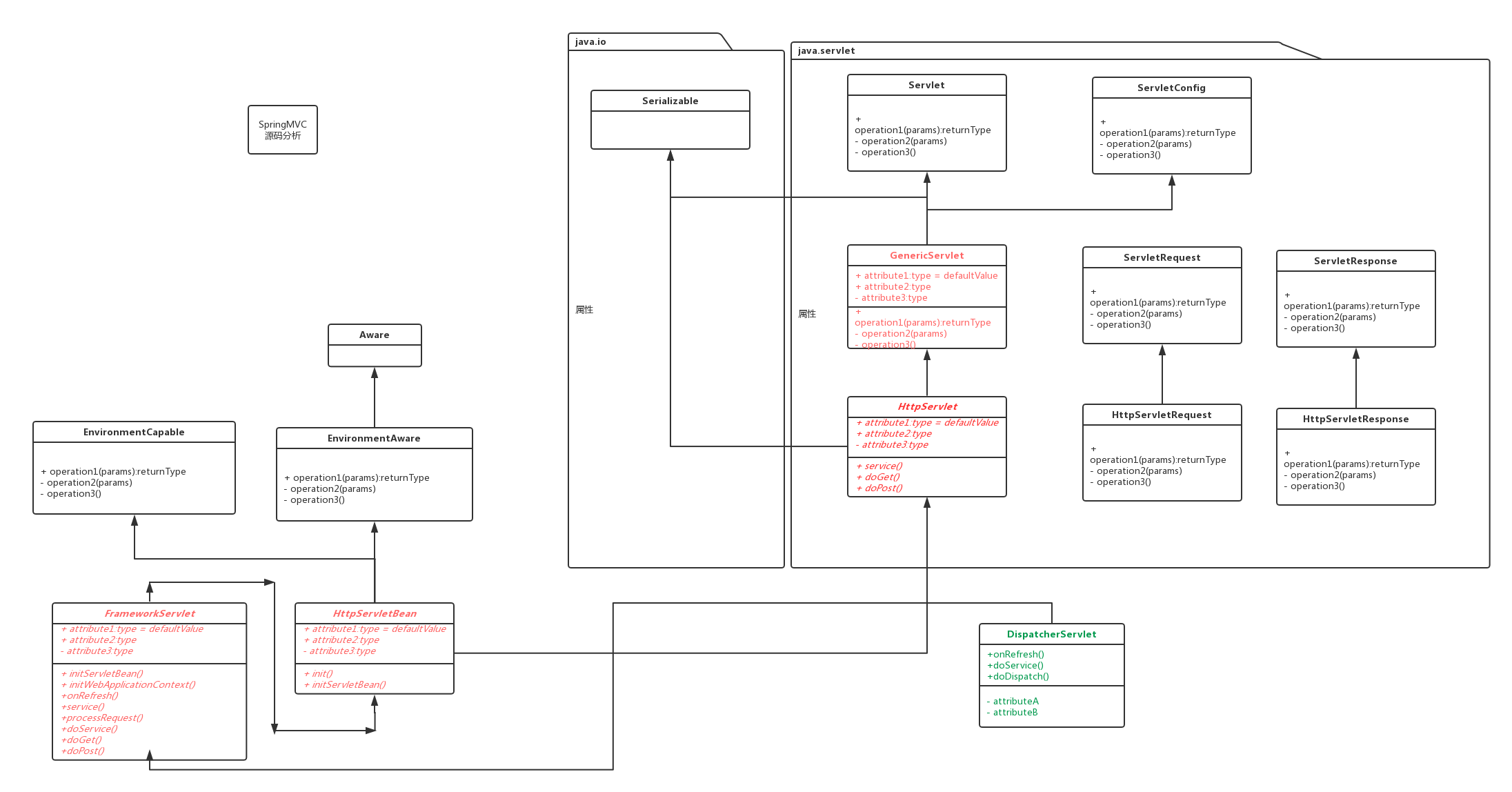

3，类结构图

---

4，核心类介绍

---

HandlerExecutionChain，由HandlerMethod和Interceptor集合组成的类，通过HandlerMapping接口的getHandler方法获取。



public class HandlerExecutionChain {

	private static final Log logger = LogFactory.getLog(HandlerExecutionChain.class);

	private final Object handler;

	private HandlerInterceptor[] interceptors;

	private List<HandlerInterceptor> interceptorList;

	private int interceptorIndex = -1;

AbstractHandlerMapping，HandlerMapping的基础抽象类。　　

public abstract class AbstractHandlerMapping extends WebApplicationObjectSupport
		implements HandlerMapping, Ordered {
pu    public final HandlerExecutionChain getHandler(HttpServletRequest request) throws Exception {
		Object handler = getHandlerInternal(request);
		if (handler == null) {
			handler = getDefaultHandler();
		}
		if (handler == null) {
			return null;
		}
		// Bean name or resolved handler?
		if (handler instanceof String) {
			String handlerName = (String) handler;
			handler = getApplicationContext().getBean(handlerName);
		}
		return getHandlerExecutionChain(handler, request);
	}
}

　　
