TM4C123核心板焊接须知

1 焊接顺序
（1） 焊接主芯片
（2） 16MHz、32768两个晶振及其晶体负载电容
（3） 焊接电源管理芯片及电源管理芯片周围的电阻电容LED
（4） 复位电路上的电阻电容
（5） 板子上的三个LED及其限流电阻、焊C8电容0.1uF
（6） JTAG接口
2 测试

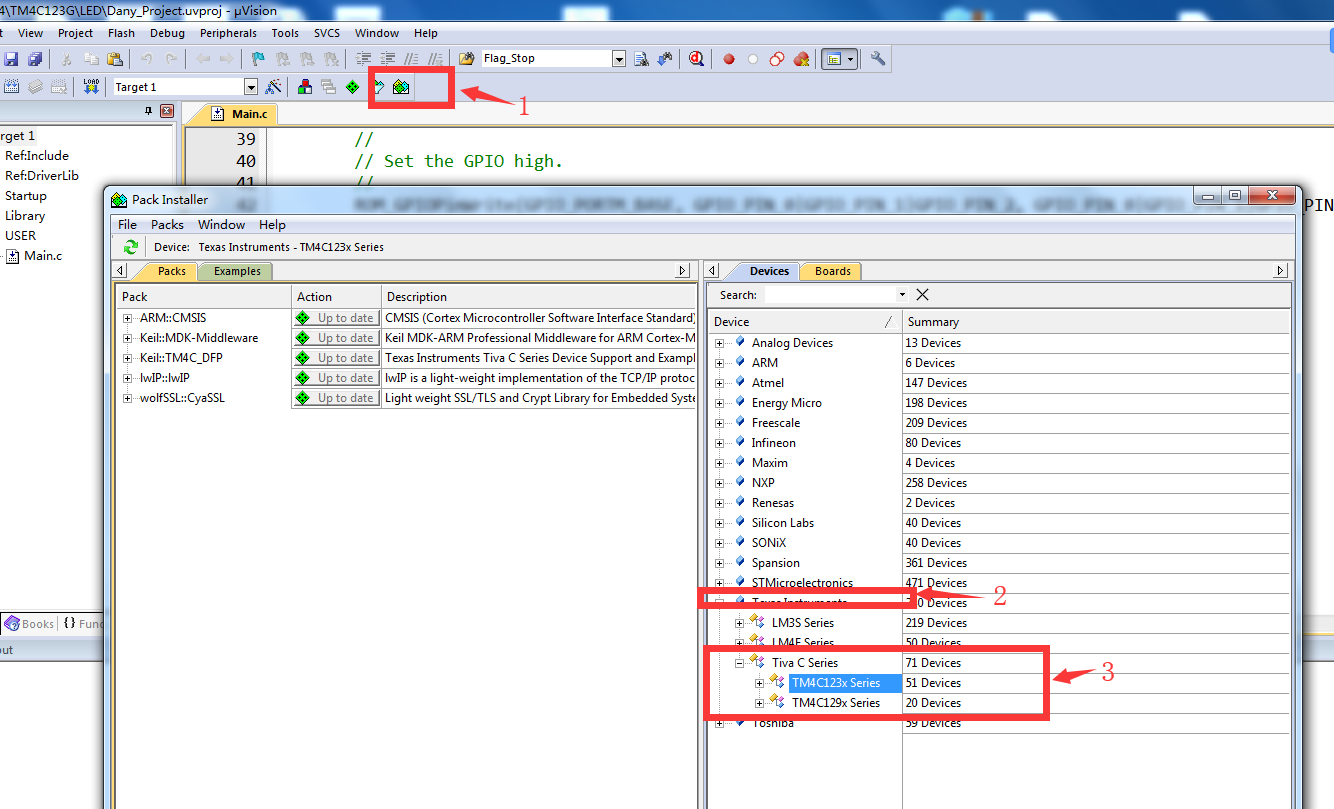

Keil中安装

然后将群共享中的压缩包解压 打开LED  连接J-link下载即可，焊接成功板子上三个LED闪烁
注：图中库在线安装即可，亲测速度很快两三分钟之内可以完成，如果在线安装出线问题可以拷他人电脑中安装好的DFP。

3 完善
将剩余位置的电阻电容焊接，本次电池盒、TF卡槽、REF那个电压参考芯片（正面）不焊。
