一步一步CCNA之六：交换机vtp配置

上一节我们讲解了vlan配置，本节我们讲解vtp配置。vtp主要用户交换机之间相互学习各自的vlan设置。

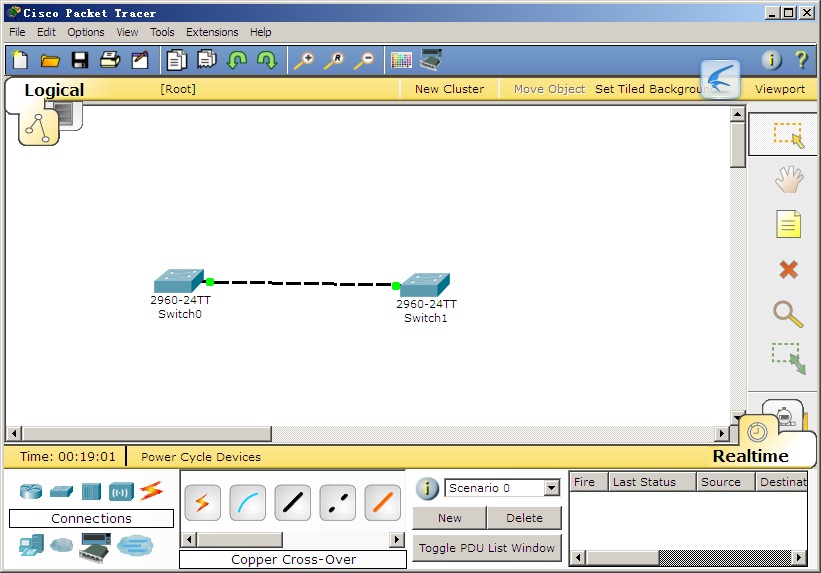

1. 准备两台交换机，用交叉线将各自0/1端口连接起来。



2. 配置Switch1的端口：

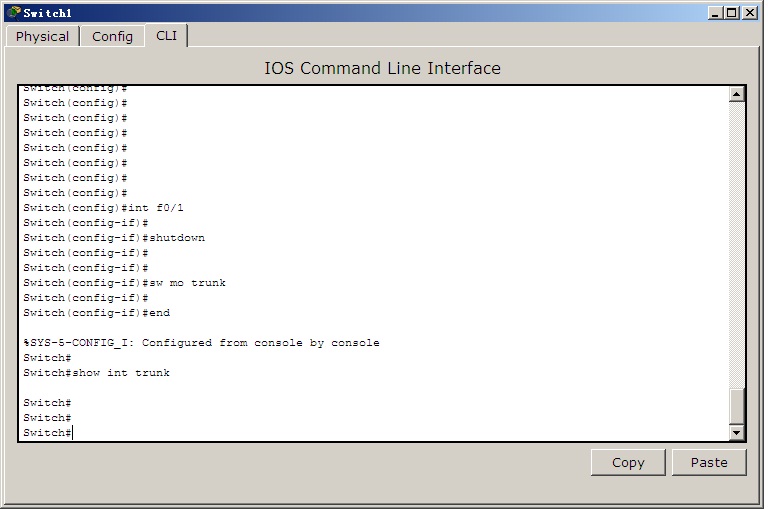

全局配置模式下，首先输入【int f0/1】进入端口0/1，输入【shutdown】关闭该端口，因为交换机端口默认是开启的。输入【sw mo trunk】设置该端口为trunk模式。

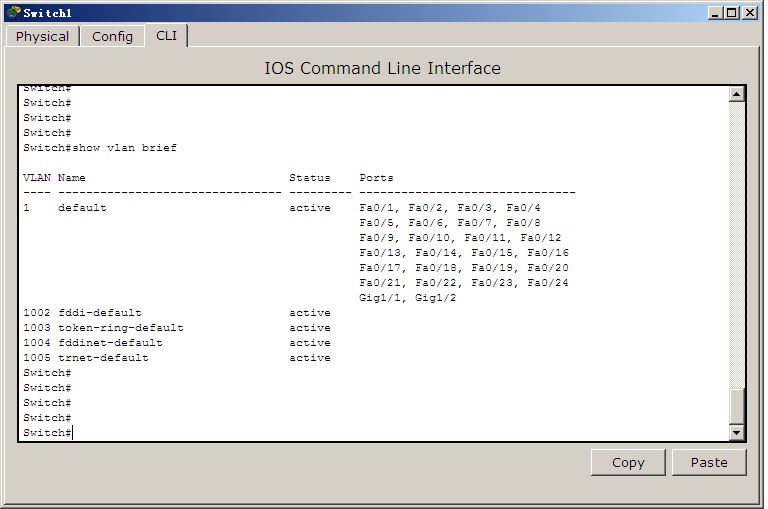

3. vtp配置之前，输入【show vlan brief】查看vlan当前情况为Switch1没有vlan定义。



4. 配置vtp:

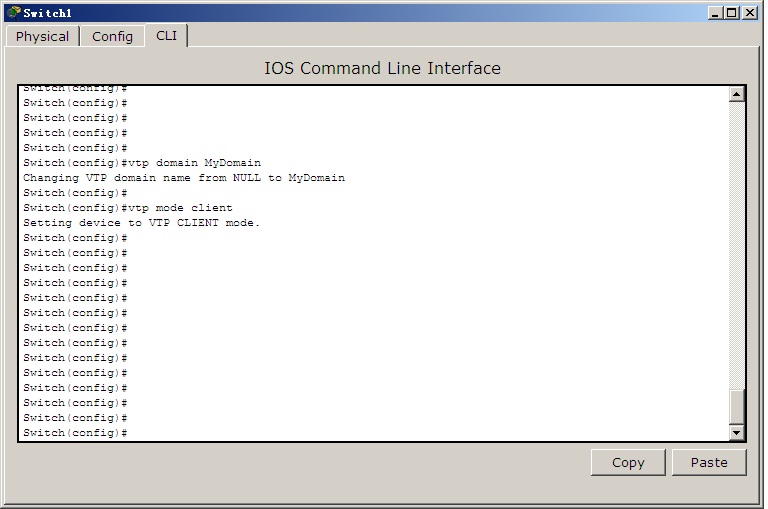

在全局配置模式下，输入【vtp domain MyDomain】将vtp域命名为【MyDomain】,只有处于同一个域内的交换机才可以相互学习。输入【vtp mode client】将Switch1设置为客户端。



5. 设置【Switch0】的vtp以及vlan：

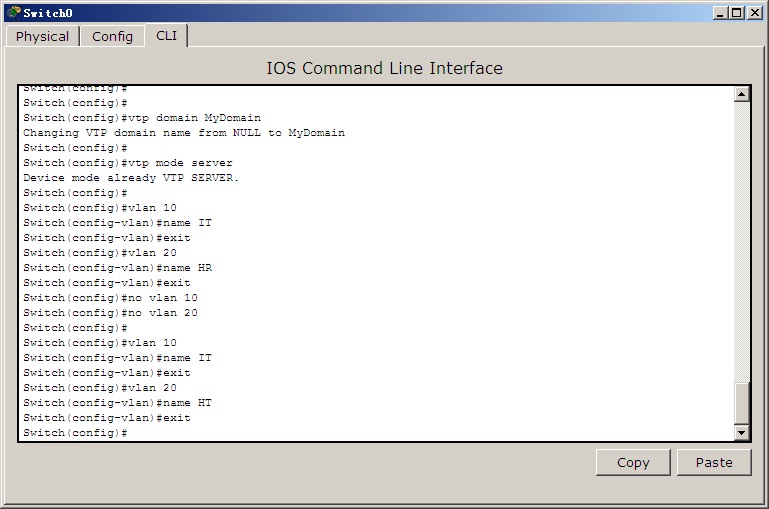

全局配置模式下，输入【vtp domain MyDomain】设置vtp域名称为【MyDomain】，该名称必须与【Switch0】定义的域名称相同。

输入【vtp mode server】设置该交换机为服务器端。

同时定义两个vlan即【vlan 10】和【vlan 20】，反复操作时因为在模拟器里边，需要强调服务器端做了更改，以便客户端能否发现这些更改从而进行学习。

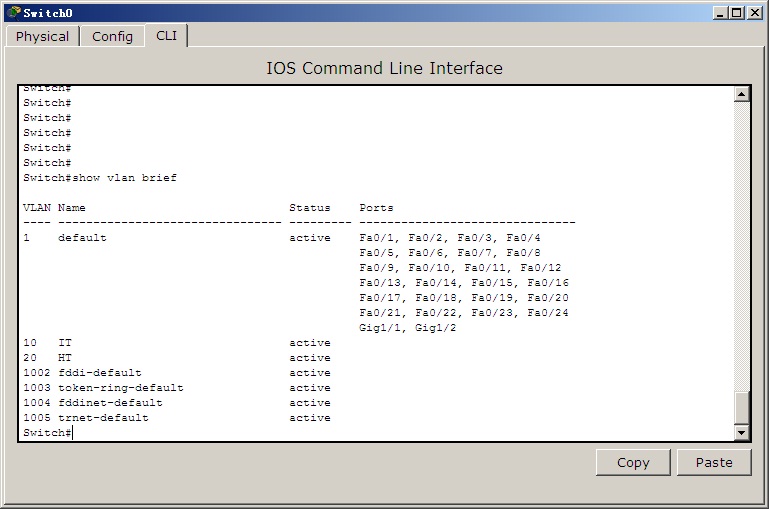

6. 查看【Switch0】的vlan配置状态，与【第3步】进行比较，发现与【Switch1】相比，【Switch0】的vlan状态有了变化。

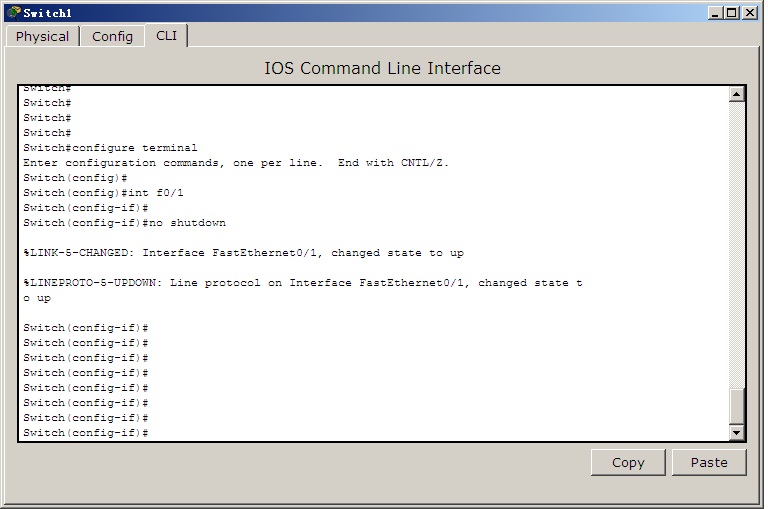

7. 在【Switch1】中，进入端口0/1，输入【no shutdown】打开与Switch0相连接的0/1端口，以便能够从Switch0学习到vlan设置。

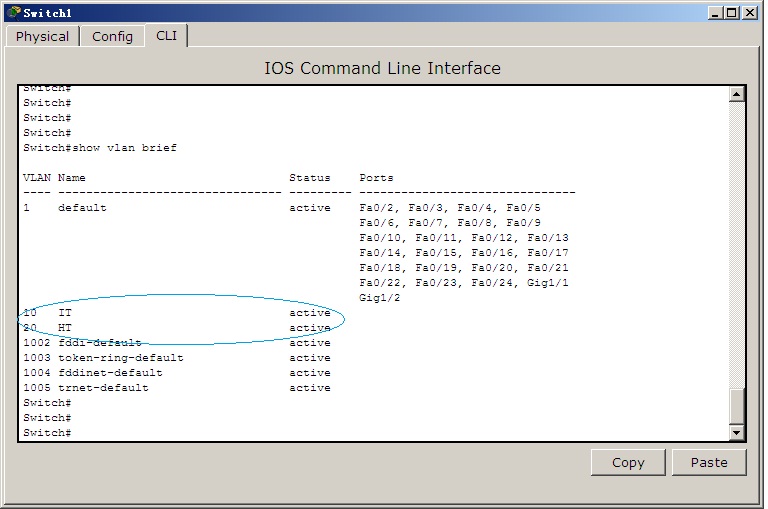

8. 在Switch1特权模式下，输入【show vlan brief】，看到Switch1已经将Switch0的vlan设置学习到了，可以与【第3步】以及【第6步】进行比较。这样，就表明vtp设置成功了。
