芯航线FPGA学习套件之多通道串行ADDA(TLV1544,TLC5620)模块测试手册

芯航线FPGA学习套件之多通道串行ADDA模块测试手册



本手册以简明扼要的方式介绍芯航线FPGA学习套件提供的ADDA模块的测试方法：

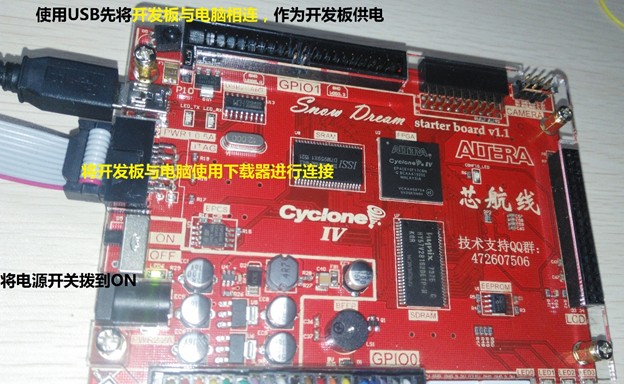

1. 连接开发板，如下所示：

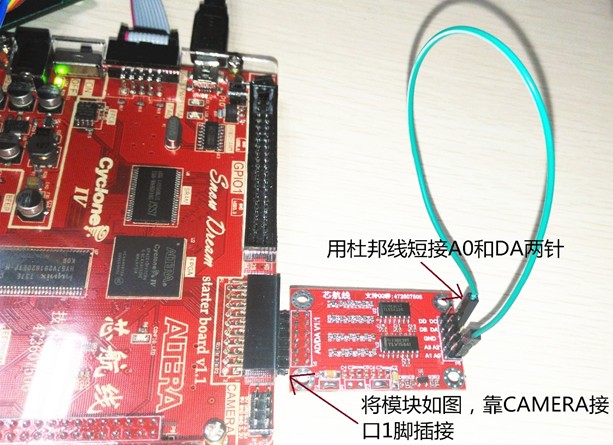

2、将ADDA V1.1模块与开发板按如下图所示连接：

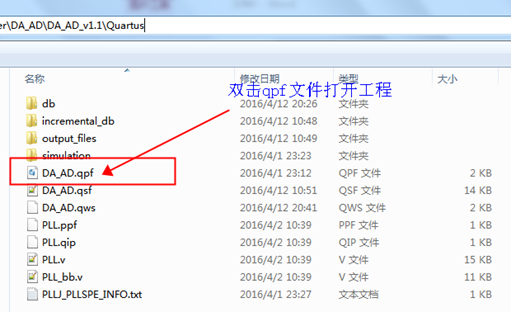

1. 打开测试工程DA_AD_v1.1，如下图所示：

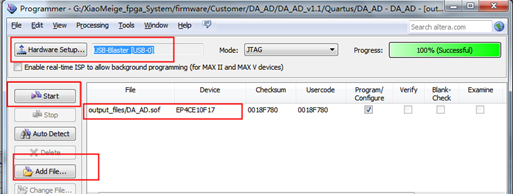

1. 烧写DA_AD.sof文件到开发板中



1. 打开SignalTap II 文件，如下图所示：

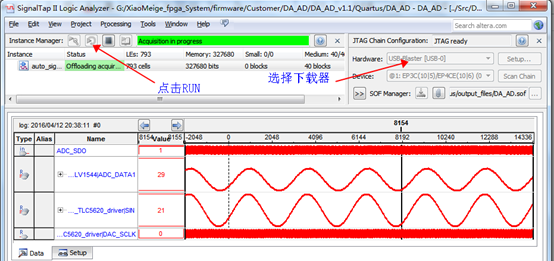

1. 运行SignalTap II，观察窗口中波形：



如果整个波形能够如上图，即1544和5620的两路数据都呈正弦波，则表明ADDA模块工作正常。但是，如果只有5620有正弦波，也并不代表5620是OK的。只有两路正弦波同时存在时才表明模块是OK的。



本测试方法仅针对2016年4月12之后购买的客户，之前购买的客户，我们将在合适的机会免费赠送本模块最新版PCB，PCB上所有小件儿全部已经由贴片厂机器贴片完成，只需要焊接TLV1544和TLC5620芯片即可，有能力的朋友可以手工将V1.0上的两枚芯片拆卸并装到我们提供的最新版PCB上。如有任何疑问，请在技术支持群反应。



小梅哥

芯航线电子工作室

2016年4月12日星期二
