CACTI监控

1.监控方式

1.脚本：在被监控端定义一个脚本，让这个脚本周期性的运行，管理员通过ssh连接看监控脚本的内容。

2.配置插件SNMP

3.端口

2.cacti简介

Cacti是一套基于PHP,MySQL,SNMP及RRDTool开发的网络流量监测图形分析工具，流量与性能检测为主（http://www.cacti.net/ ）



SNMP：简单网络管理协议

V1 监控加管理网络资源

V2 实现身份认证

V3 实现加密

OID唯一身份标识

 SNMP的安装用 yum来安装

yum -y  install net-snmp  net-snmp-utils

启动这个软件

service snmpd  start

收集网络中系统信息

收集public组中的系统信息

snmpwalk  -v 2c public 192.168.121.1 system

收集tcp的信息

snmpwalk -v 2c -c public 192.168.121.1 tcp

它会告诉你收集不了，因为tcp不属于默认文件的配置，需要修改snmp的配置文件

查出tcp文件的标识是6

usr/share/snmp/mibs/TCP-MIB.txt

在住配置文件/etc/snmp/snmpd.conf 里添加一条信息

view systemview  included .1.3.6.1.2.1.6

重启服务

service snmpd restart

在执行

snmpwalk -v 2c -c public 192.168.121.1 tcp

cacti平台搭建

PHP语言

MySQL不存储SNMP的数据，只提供平台模板和相关用户设定。

SNMP服务获取数据。存放在RRD文件中（CACTI/ .RRA的文件）

RRDTOOL数据轮询工具，存储和更新数据，并生成图表

CACTI不收集数据，不会制图形，只是展示数据，以及帮助用户调用RRDTOOL

3.1安装环境

gcc的环境；软件

yum -y install gcc*

mkdir /cdrom

mount -o loop cacti.iso /cdrom

#不能插入文件所以软件包自己寻找

cp -a /cdrom/* .

yum -y install httpd mysql mysql-server libxm12-devel mysql-connector-odbc perl-DBD-MySQL-unixODBC php php-mysql php-pdo

启动网站服务和数据库

service httpd start

service mysqld start

安装snmp

yum -y install net-snmp net-snmp-utils

yum -y install net-snmp net-snmp-utils

安装rrdtool

tar -xf rrdtool-1.4.5.tar.gz

cd rrdtool

./configure --prefix=/usr/local

#报错解决方法

第一步；安装cgilib,拷贝数据文件

tar -xf cgilib-0.5.tar.gz

cd cgilib-0.5

make

cp libcgi.a /usr/local/lib

cp cgi.h /usr/include

第二步yum安装以下软件

yum -y install libart_lgpl-devel pango-devel* cairo-devel*

./configure --prefix=/usr/local

make && make install

部署cacti，设置数据库连接

1，部署源码包文件，并安装补丁文件

cd /root

cd /cacti

tar -xf cacti-0.8.7g.tar.gz

mv cacti-0.8.7g /var/www/html/cacti

#把这个放进网站

#进入/var/www/html/cacti里打补丁

patch -p1 -N < /cdrom/cacti/data_source_deactivate.path

patch -p1 -N < /cdrom/cacti/graph_list_view.

patch -p1 -N < /cdrom/cacti/html_output.patch

patch -p1 -N < /cacti/ldap_group_authenication.patch

patch -p1 -N < /cdrom/cacti/script_server_command_line_parse.patch

patch -p1 -N < /cacti/ping.patch

patch -p1 -N < /cdrom/cacti/poller_interval.patch

2，添加检测数据的用户账户，更改权限，保证读写数据正常。

useradd lingyu

passwd lingyu

cacti#  chown -R root:root ./      注cacti#是在cacti目录下

     chown -R lingyu.lingyu rra/ log/

3.授权数据库用户，导入初始化数据

mysqladmin -uroot passwd '123123'

mysql  -uroot -p

create databases catidb default character set utf8;

grant all on cactidb.* to 'cactier'@’localhost'  identifed by '123123';

mysql -uroot -p cactidb < cacti.sql

4，修改cacti配置文件

pwd

/var/www/html/cacti

vim include/config.php

27:database_default = "cactidb";

29:$database_username = "cactier";

30:$database_password = "123123";

5,调整http配置

vim /etc/httpd/conf/httpd.conf

292:DoumentRoot "/var/www/html/cacti"

317:<Directory " /var/www/html/cacti">

402:DirectortIndex index.php index.html  index.html.var

service httpd restart

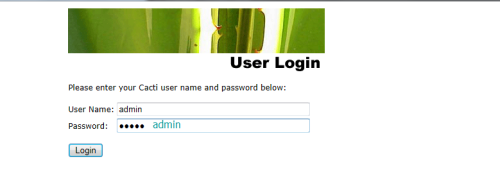

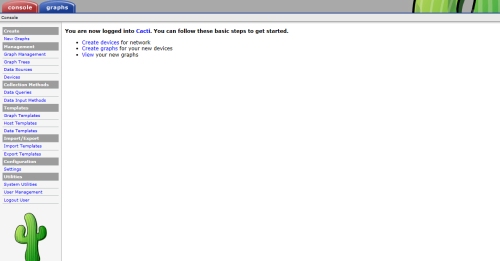

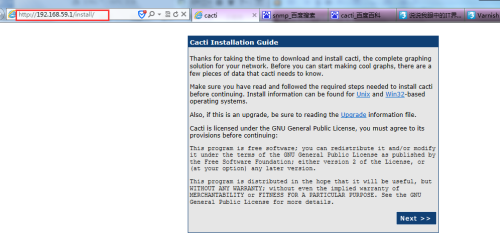

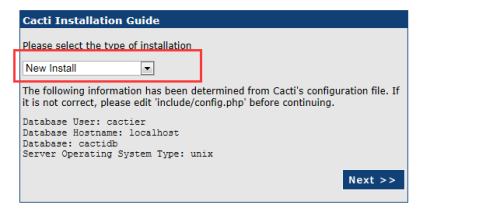

6.测试

客户端配置

yum -y install net-snmp net-snmp-utils lm_sensors

vim /etc/snmp/snmpd.conf

#41 com2sec notConfigUser 192.168.121.1 public123

62 access notConfigGroup "" any noauth exact all none none

85 view all included .1  80

重启服务

service snmpd restart

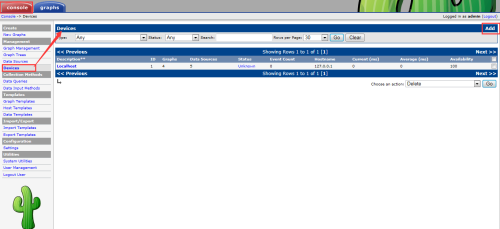

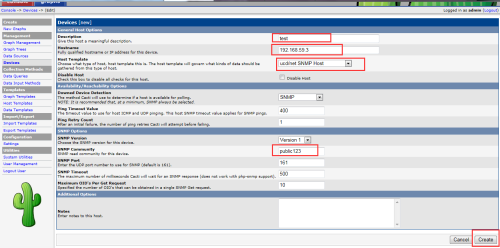

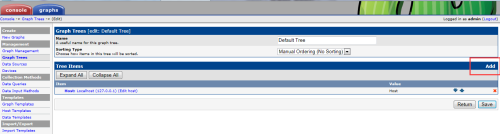

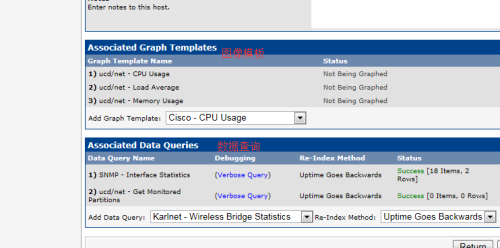

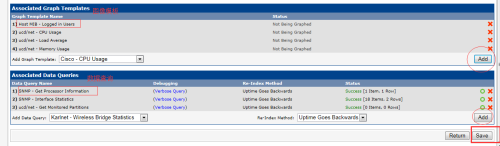

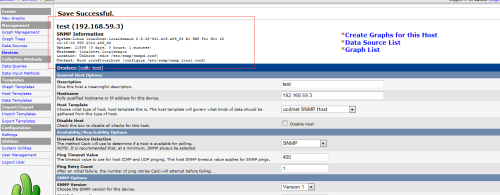

3.5d到服务器端添加一个 被监控的设备

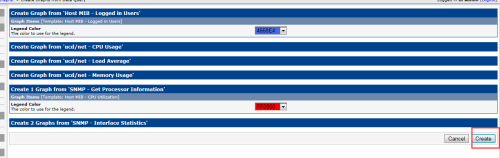

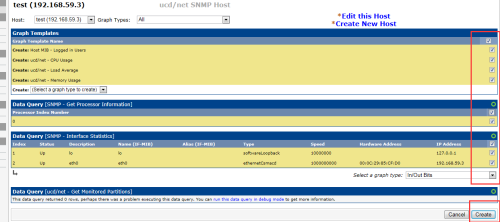

收集数据

1，切换用户

su - lingyu

cd /var/www/html/cacti

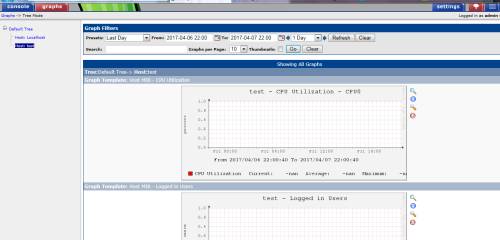

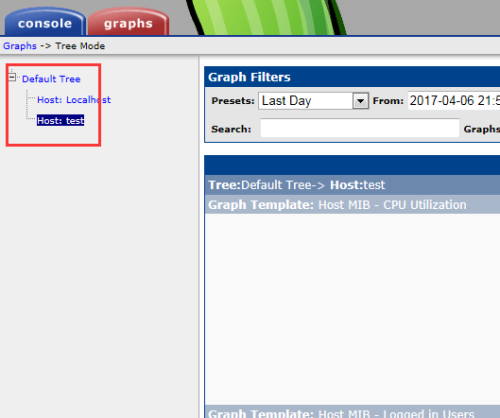

浏览器上就会出现表格

3.设置定时任务，执行脚本

crontab -e

*/5 * * * * /usr/bin/php /var/www/html/cacti/poller.php &>/dev/null

service crond start

chkconfig crond on

安装插件

cd root

cd cacti-plugin

tar -xf cacti-plugin-0.8.7g-PA-v2.8.tar.gz

cd cacti-plugin-arch/

cd /var/www/htmll/cacti

patch -p1 -N < /cdrom/cacti-plugin/cacti-plugin-arch/cacti-plugin-0.8.7g-PA-v2.8.diff

mysql -uroot -p cactidb < /cdrom/cacti-plugin/cacti-plugin-arch/pa.sql

cd   /var/www/html/cacti/plugins

cd /cdrom/cacti-plugin

tar -xf monitor-0.8.0.tar.gz -C /var/www/html/cacti/plugins

cd !$

mysql -u cactier -p cactidb < monitor.sql

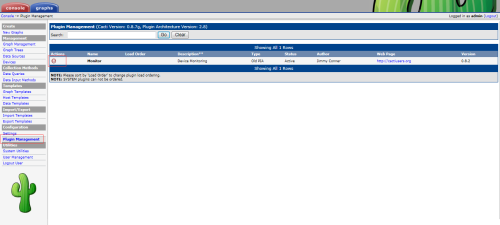

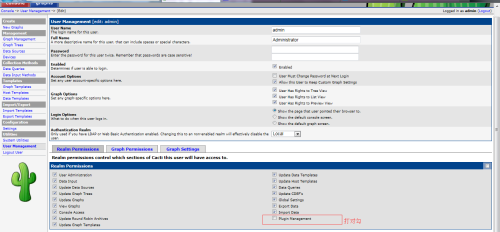

配置插件
