SpringMVC架构

MVC设计模式

MVC设计模式的任务是将包含业务数据的模块与显示模块的视图解耦。通过在模型和视图间添加控制转发模块实现。控制器接收请求，发送给模型进行处理，然后通知视图模型更改的消息。

Springmvc框架结构

HandlerMapping保存了url和Handler的映射关系，可以根据用户请求的URL找到指定的Handler；Handler处理器可以简单的看为我们编写的业务处理方法。

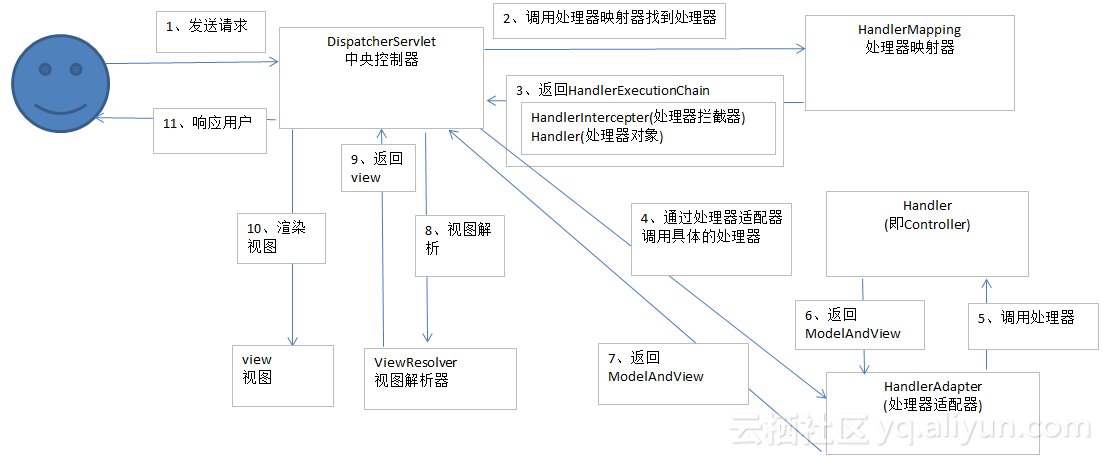

架构流程

• 用户发送请求至前端控制器DispatcherServlet。
• DispatcherServlet收到请求调用HandlerMapping处理器映射器。
• 处理器映射器根据请求url找到具体的处理器，生成处理器对象及处理器拦截器(如果有则生成)一并返回给DispatcherServlet。
• DispatcherServlet通过HandlerAdapter处理器适配器调用处理器。
• 执行处理器Handler。
• Handler执行完成返回ModelAndView。
• HandlerAdapter将Handler执行结果ModelAndView返回给DispatcherServlet。
• DispatcherServlet将ModelAndView传给ViewReslover视图解析器。
• ViewReslover解析后（加上具体的前缀、后缀并生成view视图对象，这个视图解析器可以不配）返回具体View。
• DispatcherServlet对View进行渲染视图（即将模型数据填充至视图中）。
• DispatcherServlet响应用户。

需要分清三个概念：处理器映射器（HandlerMapping）、处理器（Controller）、处理器适配器（HandlerAdapter）

组件说明

DispatcherServlet

前端控制器，用户请求到达前端控制器，相当于mvc模式中的c，dispatcherServlet是整个流程控制的中心，由它调用其它组件处理用户的请求，dispatcherServlet的存在降低了组件之间的耦合性。

HandlerMapping

处理器映射器，HandlerMapping负责根据用户请求找到Handler处理器，springmvc提供了不同的映射器实现不同的映射方式，例如：配置文件方式，实现接口方式，注解方式等。

Handler：处理器

Handler 是继DispatcherServlet前端控制器的后端控制器，在DispatcherServlet的控制下Handler对具体的用户请求进行处理。

HandlAdapter

处理器适配器，通过HandlerAdapter对处理器进行执行，这是适配器模式的应用，通过扩展适配器可以对更多类型的处理器进行执行。

View Resolver

视图解析器，View Resolver负责将处理结果生成View视图，View Resolver首先根据逻辑视图名解析成物理视图名即具体的页面地址，再生成View视图对象，最后对View进行渲染将处理结果通过页面展示给用户。

View

视图，springmvc框架提供了很多的View视图类型的支持，包括：jstlView、freemarkerView、pdfView，jsp等。一般情况下需要通过页面标签或页面模版技术将模型数据通过页面展示给用户。

RequestMappingHandlerMapping

注解式处理器映射器，对类中标记@ResquestMapping的方法进行映射，根据ResquestMapping定义的url匹配ResquestMapping标记的方法，匹配成功返回HandlerMethod对象给前端控制器，HandlerMethod对象中封装url对应的方法Method。

RequestMappingHandlerAdapter

注解式处理器适配器，对标记@ResquestMapping的方法进行适配。

说明

在springmvc的各个组件中，处理器映射器、处理器适配器、视图解析器称为springmvc的三大组件。

需要用户实现的组件有handler、view 即Controller和jsp页面。
