当我第一次运行Zune时，我为这些美丽的UI所折服。当时就说这肯定不是用WPF做的，因为这些字体是如此的清晰而且UI反映的也非常快速。。而且我从维基百科上也了解到Zune的第一个版本是2006年发布的，而WPF与.NET 3.0却是 2006 年11月发布的。

那么问题来了，如果它不是WPF做的，那它是用什么技术做到的呢？为了找到答案，我使用Process Explorer工具来看看Zune是如何启动的，默认情况下，.NET应用程序都是被用黄色高亮显示的。

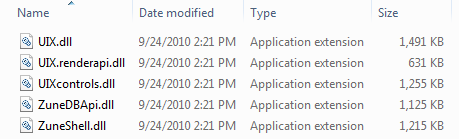

很好，这说明Zune肯定是.net 应用程序了，然后我们可以看到Zune需要如下库
使用WPF来创建 Metro UI

然后用 Reflector一看：

https://github.com/moodmosaic/moodmosaic.github.com/raw/master/images/BuildingaMetroUIwithWPFimage5.png

如你所见，根名空间是 Microsoft.Iris. 我在Google上搜到这玩意看上去就像某种原始的WPF组件 -- MCML

WPF能创造出类似的UI吗？

第一个难点就是就是设定WindowStyle为None。因为这有这有才能让标题栏以及边框不可见

那该如何移动窗体呢？

首先添加一个Shape(Rectangle)，然后为它订阅PreviewMouseDown事件处理。


     01// Is this a double-click?

     02if (DateTime.Now.Subtract(m_headerLastClicked) <= s_doubleClick)

     03{

     04  // Execute the code inside the event handler for the

     05  // restore button click passing null for the sender

     06  // and null for the event args.

     07  HandleRestoreClick(null, null);

     08}

     09

     10m_headerLastClicked = DateTime.Now;

     11

     12if (Mouse.LeftButton == MouseButtonState.Pressed)

     13{

     14  DragMove();

     15}

该如何任意改变窗体大小？

在主窗体的四个角分别添加一个Shape(比如Rectangle)然后为它们都订阅PreviewMouseDown事件处理：


     01Rectangle clickedRectangle = (Rectangle)sender;

     02

     03switch (clickedRectangle.Name)

     04{

     05  case "top":

     06      Cursor = Cursors.SizeNS;

     07      ResizeWindow(ResizeDirection.Top);

     08      break;

     09  case "bottom":

     10      Cursor = Cursors.SizeNS;

     11      ResizeWindow(ResizeDirection.Bottom);

     12      break;

     13  // ...

     14}

下面就是用鼠标重新调整窗体大小的代码


     01/// <summary> /// Resizes the window.

     02/// </summary> /// <param name="direction">The direction.

     03private void ResizeWindow(ResizeDirection direction)

     04{

     05  NativeMethods.SendMessage(m_hwndSource.Handle, WM_SYSCOMMAND,

     06      (IntPtr)(61440 + direction), IntPtr.Zero);

     07}

     08

     09[DllImport("user32.dll", CharSet = CharSet.Auto)]

     10internal static extern IntPtr SendMessage(

     11  IntPtr hWnd,

     12  UInt32 msg,

     13  IntPtr wParam,

     14  IntPtr lParam);

如何为窗体添加阴影效果。

实际上有两种做法：

第一种就是试用DWM API。这个方法需要订阅SourceInitialized事件。


     01/// <summary> /// Raises the <see cref="FrameworkElement.Initialized"> event.

     02/// This method is invoked whenever

     03/// <see cref="P:FrameworkElement.IsInitialized"> /// is set to true internally.

     04/// </see></see></summary> /// <param name="e">The <see cref="T:RoutedEventArgs"> /// that contains the event data.

     05protected override void OnInitialized(EventArgs e)

     06{

     07  AllowsTransparency    = false;

     08  ResizeMode            = ResizeMode.NoResize;

     09  Height                = 480;

     10  Width                 = 852;

     11  WindowStartupLocation = WindowStartupLocation.CenterScreen;

     12  WindowStyle           = WindowStyle.None;

     13

     14  SourceInitialized    += HandleSourceInitialized;

     15

     16  base.OnInitialized(e);

     17}

     18

     19/// <summary> /// Handles the source initialized.

     20/// </summary> /// <param name="sender">The sender.

     21/// <param name="e">The <see cref="System.EventArgs"> /// instance containing the event data.

     22private void HandleSourceInitialized(Object sender, EventArgs e)

     23{

     24  m_hwndSource = (HwndSource)PresentationSource.FromVisual(this);

     25

     26  // Returns the HwndSource object for the window

     27  // which presents WPF content in a Win32 window.

     28  HwndSource.FromHwnd(m_hwndSource.Handle).AddHook(

     29      new HwndSourceHook(NativeMethods.WindowProc));

     30

     31  // http://msdn.microsoft.com/en-us/library/aa969524(VS.85).aspx

     32  Int32 DWMWA_NCRENDERING_POLICY = 2;

     33  NativeMethods.DwmSetWindowAttribute(

     34      m_hwndSource.Handle,

     35      DWMWA_NCRENDERING_POLICY,

     36      ref DWMWA_NCRENDERING_POLICY,

     37      4);

     38

     39  // http://msdn.microsoft.com/en-us/library/aa969512(VS.85).aspx

     40  NativeMethods.ShowShadowUnderWindow(m_hwndSource.Handle);

     41}</see></see>

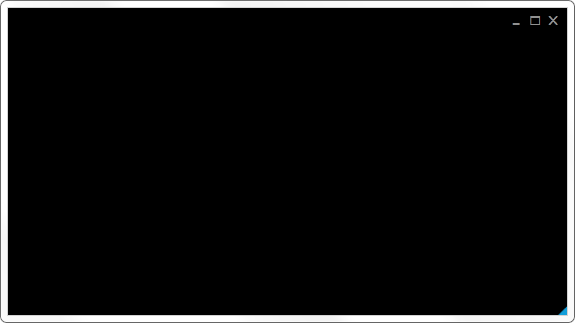

无阴影的窗体

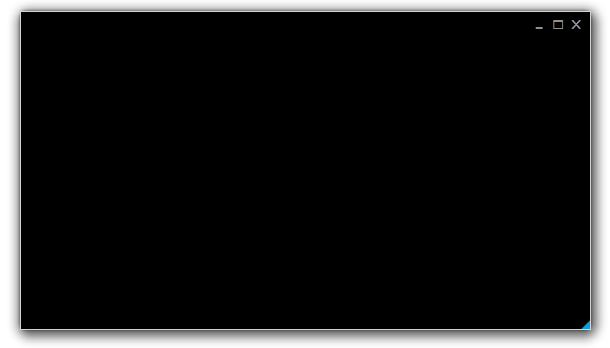

有阴影的窗体

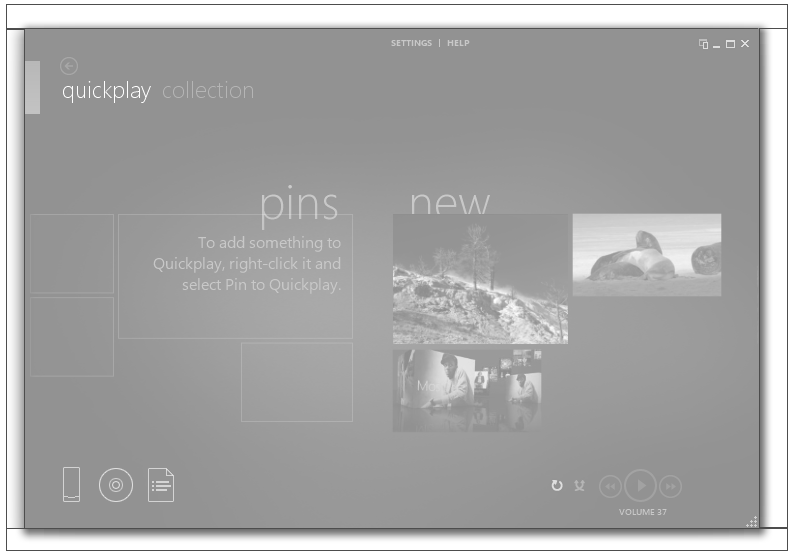

第二种方法就是使用四个外部的透明窗体来制造了阴影的假象，如下图所示

1，用代码的方式创建一个透明的窗体

2，找到Main Window 在屏幕上的坐标，尤其是左上角

3，计算4个透明窗口的坐标

4，当我们移动Main Window时，4个边框透明窗口也需要跟着移动

5，当我们重新设定 Main Window大小时，4个边框透明窗口也要跟着变化大小。

说这么多看上去好像很难，来让我们看看实现的代码吧。

创建透明窗体的代码


     01/// <summary> /// Initializes the surrounding windows.

     02/// </summary> private void InitializeSurrounds()

     03{

     04  // Top.

     05  m_wndT = CreateTransparentWindow();

     06

     07  // Left.

     08  m_wndL = CreateTransparentWindow();

     09

     10  // Bottom.

     11  m_wndB = CreateTransparentWindow();

     12

     13  // Right.

     14  m_wndR = CreateTransparentWindow();

     15

     16  SetSurroundShadows();

     17}

     18

     19/// <summary> /// Creates an empty window.

     20/// </summary> /// <returns></returns> private static Window CreateTransparentWindow()

     21{

     22  Window wnd             = new Window();

     23  wnd.AllowsTransparency = true;

     24  wnd.ShowInTaskbar      = false;

     25  wnd.WindowStyle        = WindowStyle.None;

     26  wnd.Background         = null;

     27

     28  return wnd;

     29}

     30

     31/// <summary> /// Sets the artificial drop shadow.

     32/// </summary> /// <param name="active">if set to <c>true</c> [active].

     33private void SetSurroundShadows(Boolean active = true)

     34{

     35  if (active)

     36  {

     37      Double cornerRadius = 1.75;

     38

     39      m_wndT.Content = GetDecorator(

     40          "Images/ACTIVESHADOWTOP.PNG");

     41      m_wndL.Content = GetDecorator(

     42          "Images/ACTIVESHADOWLEFT.PNG", cornerRadius);

     43      m_wndB.Content = GetDecorator(

     44          "Images/ACTIVESHADOWBOTTOM.PNG");

     45      m_wndR.Content = GetDecorator(

     46          "Images/ACTIVESHADOWRIGHT.PNG", cornerRadius);

     47  }

     48  else

     49  {

     50      m_wndT.Content = GetDecorator(

     51          "Images/INACTIVESHADOWTOP.PNG");

     52      m_wndL.Content = GetDecorator(

     53          "Images/INACTIVESHADOWLEFT.PNG");

     54      m_wndB.Content = GetDecorator(

     55          "Images/INACTIVESHADOWBOTTOM.PNG");

     56      m_wndR.Content = GetDecorator(

     57          "Images/INACTIVESHADOWRIGHT.PNG");

     58  }

     59}

     60

     61[DebuggerStepThrough]

     62private Decorator GetDecorator(String imageUri, Double radius = 0)

     63{

     64  Border border       = new Border();

     65  border.CornerRadius = new CornerRadius(radius);

     66  border.Background   = new ImageBrush(

     67      new BitmapImage(

     68          new Uri(BaseUriHelper.GetBaseUri(this),

     69              imageUri)));

     70

     71  return border;

     72}

计算位置高度的代码


     01/// <summary> /// Raises the <see cref="FrameworkElement.Initialized"> event.

     02/// This method is invoked whenever

     03/// <see cref="FrameworkElement.IsInitialized"> /// is set to true internally.

     04/// </see></see></summary> /// <param name="e">The <see cref="T:RoutedEventArgs"> /// that contains the event data.

     05protected override void OnInitialized(EventArgs e)

     06{

     07  // ...

     08

     09  LocationChanged += HandleLocationChanged;

     10  SizeChanged     += HandleLocationChanged;

     11  StateChanged    += HandleWndStateChanged;

     12

     13  InitializeSurrounds();

     14  ShowSurrounds();

     15

     16  base.OnInitialized(e);

     17}

     18

     19/// <summary> /// Handles the location changed.

     20/// </summary> /// <param name="sender">The sender.

     21/// <param name="e">The <see cref="System.EventArgs"> /// instance containing the event data.

     22private void HandleLocationChanged(Object sender, EventArgs e)

     23{

     24  m_wndT.Left   = Left  - c_edgeWndSize;

     25  m_wndT.Top    = Top   - m_wndT.Height;

     26  m_wndT.Width  = Width + c_edgeWndSize * 2;

     27  m_wndT.Height = c_edgeWndSize;

     28

     29  m_wndL.Left   = Left - m_wndL.Width;

     30  m_wndL.Top    = Top;

     31  m_wndL.Width  = c_edgeWndSize;

     32  m_wndL.Height = Height;

     33

     34  m_wndB.Left   = Left  - c_edgeWndSize;

     35  m_wndB.Top    = Top   + Height;

     36  m_wndB.Width  = Width + c_edgeWndSize * 2;

     37  m_wndB.Height = c_edgeWndSize;

     38

     39  m_wndR.Left   = Left + Width;

     40  m_wndR.Top    = Top;

     41  m_wndR.Width  = c_edgeWndSize;

     42  m_wndR.Height = Height;

     43}

     44

     45/// <summary> /// Handles the windows state changed.

     46/// </summary> /// <param name="sender">The sender.

     47/// <param name="e">The <see cref="System.EventArgs"> /// instance containing the event data.

     48private void HandleWndStateChanged(Object sender, EventArgs e)

     49{

     50  if (WindowState == WindowState.Normal)

     51  {

     52      ShowSurrounds();

     53  }

     54  else

     55  {

     56      HideSurrounds();

     57  }

     58}</see></see></see>
