本文详细介绍了如何在Zynq SoC平台上进行Linux驱动开发，特别是处理PL-PS中断。从Vivado工程配置、设备树修改到编写驱动程序和测试应用，一步步展示了中断系统的实现过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

PC：Windows 10

虚拟机：ubuntu 16.04

vivado：2017.04

PetaLinux：2017.04

开发板：黑金AX7010

根文件系统：debian8

-------------------------------------------------- --------------------传说中的分割线------------------------- -------------------------------------------------- ----

将  zynq linux驱动之传统开发  里的vivado工程另存为interrupt7010

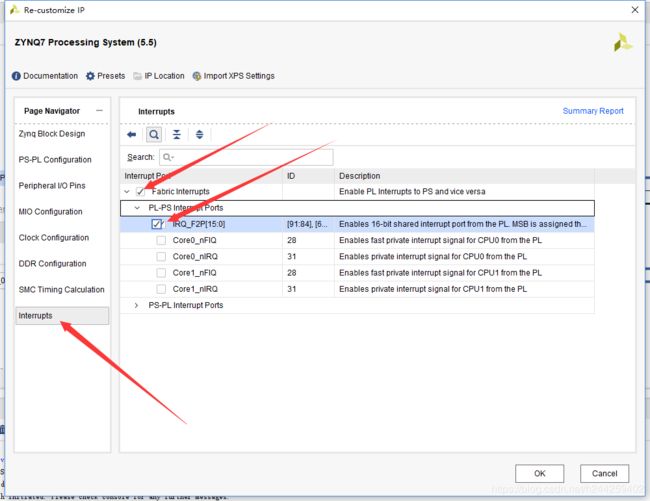

接下来配置一下中断

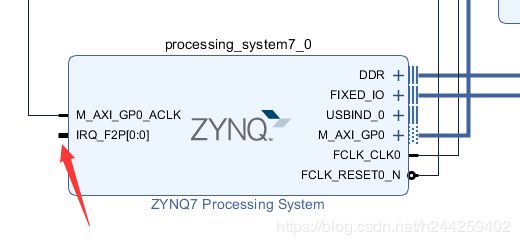

这里会出现中断的接口

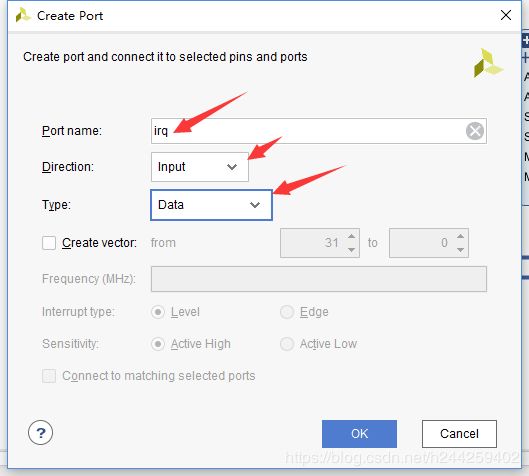

接下来添加一个引脚

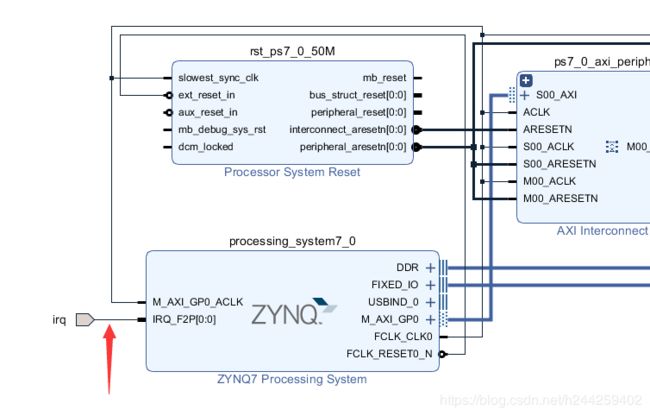

连起来

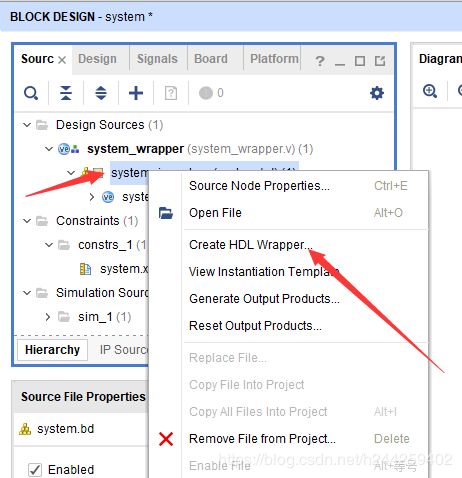

重新生成一下顶层文件

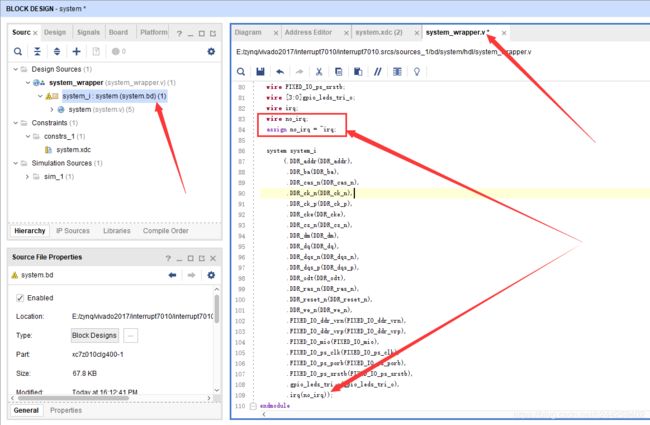

打开顶层文件，加一个非门(因为PS这边貌似只支持上升沿中断和高电平中断)


在约束文件里面添加触发IRQ的引脚(这里用的是KEY4，HDMI座子旁边的那个按键)


执行生成位文件

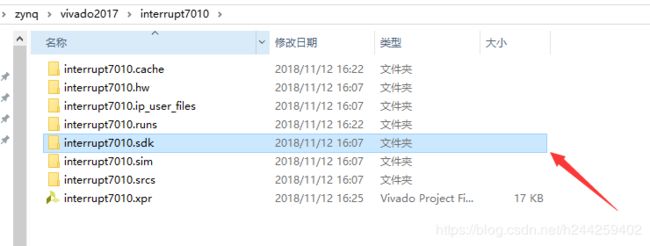

结束之后将原来的SDK目录删掉


重新导入硬件和位文件之后打开SDK

将该文件夹拷贝到Ubuntu的里
