WORKBENCH中查看support的受力、装配体接触面受力的方法

最新推荐文章于 2025-06-17 15:51:23 发布
转载 最新推荐文章于 2025-06-17 15:51:23 发布 · 5.5k 阅读 · 9 ·
CC 4.0 BY-SA版权
原文链接：http://blog.51cto.com/13882734/2150739

本文档提供了使用ANSYS19.0（15.0版本亦适用）进行反作用力查看的具体步骤：首先在Mechanical中设置outputcontrols；然后设定边界条件并求解；接着通过后处理查看固定端及接触面的受力情况。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

以ANSYS19.0为例（15.0也可）

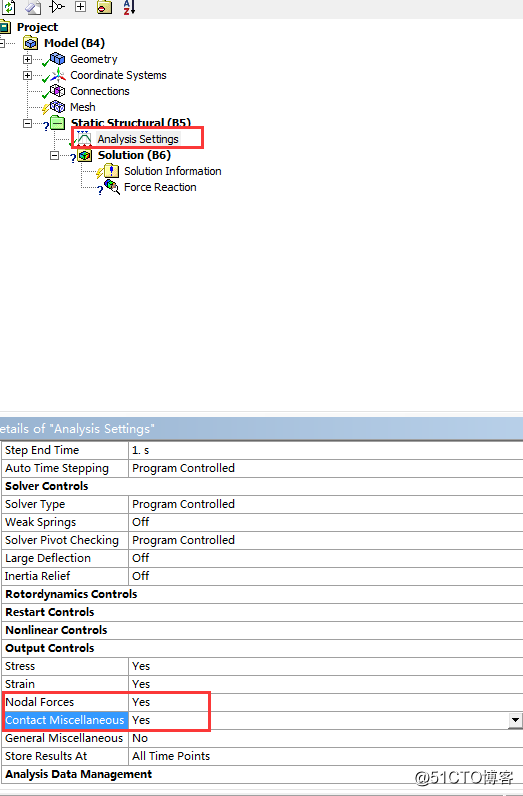

1 在Mechanical中的Ansys setting 中设置output controls 框内改为yes
WORKBENCH中查看support的受力、装配体接触面受力的方法
2 正常设置边界条件等 求解

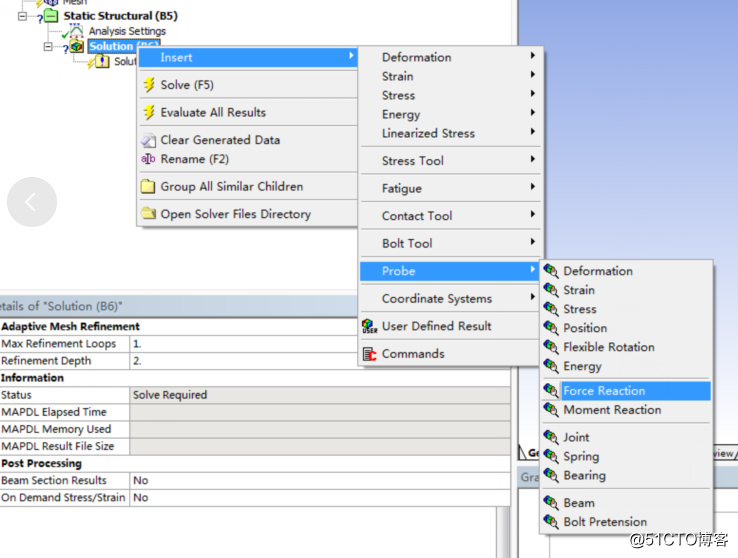

3 后处理 insert - Force reaction
WORKBENCH中查看support的受力、装配体接触面受力的方法

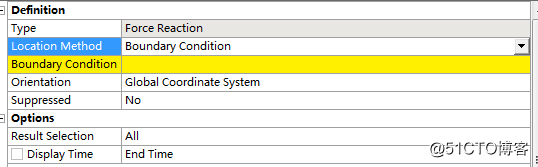

4 查看固定端的反作用力 后处理设置
在location method 中选择boundary condition 再选择固定端 如 Fixed support1 然后右键evaluate all results

WORKBENCH中查看support的受力、装配体接触面受力的方法

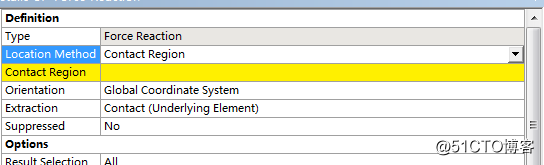

5 查看接触面的受力 后处理设置
在location method 中选择contact region 再选择要求的接触面 然后右键evaluate all results
WORKBENCH中查看support的受力、装配体接触面受力的方法

转载于:https://blog.51cto.com/13882734/2150739
