GRE和GRE OVER IPSEC配置

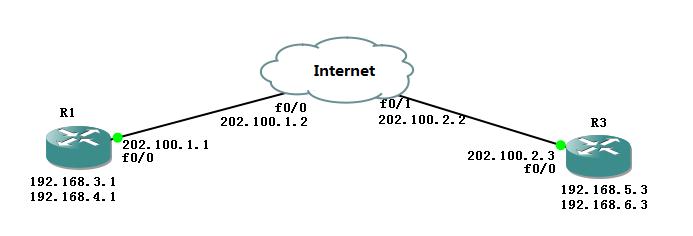

GRE配置

R1配置 interface Loopback1  ip address 192.168.3.1 255.255.255.0  ip ospf network point-to-point interface Loopback2  ip address 192.168.4.1 255.255.255.0  ip ospf network point-to-point interface Tunnel 1 //创建GRE Tunnel 1  ip address 192.168.0.1 255.255.255.0  //配置ip与对端在一个子网即 tunnel source 202.100.1.1 //本地出口地址 tunnel destination 202.100.2.3 //对端公网地址 interface FastEthernet0/0  ip address 202.100.1.1 255.255.255.0 router ospf 110  router-id 192.168.0.1  log-adjacency-changes  network 192.168.0.1 0.0.0.0 area 0  network 192.168.3.1 0.0.0.0 area 0  network 192.168.4.1 0.0.0.0 area 0 ip route 0.0.0.0 0.0.0.0 202.100.1.2

R3配置 interface Loopback1  ip address 192.168.5.1 255.255.255.0  ip ospf network point-to-point interface Loopback2  ip address 192.168.6.1 255.255.255.0  ip ospf network point-to-point interface Tunnel1 //创建GRE Tunnel 1  ip address 192.168.0.2 255.255.255.0  //配置ip与对端在一个子网即可 tunnel source 202.100.2.3 //本地出口地址 tunnel destination 202.100.1.1 //对端公网地址 interface FastEthernet0/0  ip address 202.100.2.3 255.255.255.0 router ospf 110  router-id 192.168.0.2  log-adjacency-changes  network 192.168.0.2 0.0.0.0 area 0  network 192.168.5.1 0.0.0.0 area 0  network 192.168.6.1 0.0.0.0 area 0 ip route 0.0.0.0 0.0.0.0 202.100.2.2

GRE OVER IPSEC配置

R1配置 crypto isakmp policy 10  encr 3des  authentication pre-share  group 2 crypto isakmp key cisco address 202.100.2.3 crypto ipsec transform-set gre esp-des esp-md5-hmac   mode transport crypto ipsec profile gre-ipsec  set transform-set gre  interface Loopback1  ip address 192.168.3.1 255.255.255.0  ip ospf network point-to-point interface Loopback2  ip address 192.168.4.1 255.255.255.0  ip ospf network point-to-point interface Tunnel1  ip address 192.168.0.1 255.255.255.0  tunnel source 202.100.1.1  tunnel destination 202.100.2.3  tunnel protection ipsec profile gre-ipsec interface FastEthernet0/0  ip address 202.100.1.1 255.255.255.0 router ospf 110  router-id 192.168.0.1  log-adjacency-changes  network 192.168.0.1 0.0.0.0 area 0  network 192.168.3.1 0.0.0.0 area 0  network 192.168.4.1 0.0.0.0 area 0 ip route 0.0.0.0 0.0.0.0 202.100.1.2

R3配置 crypto isakmp policy 10  encr 3des  authentication pre-share  group 2 crypto isakmp key cisco address 202.100.1.1 crypto ipsec transform-set gre esp-des esp-md5-hmac   mode transport crypto ipsec profile gre-ipsec  set transform-set gre  interface Loopback1  ip address 192.168.5.1 255.255.255.0  ip ospf network point-to-point interface Loopback2  ip address 192.168.6.1 255.255.255.0  ip ospf network point-to-point interface Tunnel1  ip address 192.168.0.2 255.255.255.0  tunnel source 202.100.2.3  tunnel destination 202.100.1.1  tunnel protection ipsec profile gre-ipsec interface FastEthernet0/0  ip address 202.100.2.3 255.255.255.0 router ospf 110  router-id 192.168.0.2  log-adjacency-changes  network 192.168.0.2 0.0.0.0 area 0  network 192.168.5.1 0.0.0.0 area 0  network 192.168.6.1 0.0.0.0 area 0 ip route 0.0.0.0 0.0.0.0 202.100.2.2

show crypto engine connection active  //查看***信息
