熟悉java web开发的同学都清楚，tomcat作为一款非常流行的servlet容器，开源，流行，配置简单，不需要赘述。个人认为，web.xml作为webapp的入口，弄清楚该文件的底层解析过程，进而可以窥探tomcat的底层工作机制，搞明白tomcat对servlert规范的实现机理。

通过本文，可以知道以下部分内容

webapp部署3种部署方式
webapp web.xml解析流程
webapp Context对象信息的生成（不包括对象的生成）

总体来说，webapp部署有三种方式：XML文件描述符、WAR包、文件目录。三种方式部署的总体流程很相似，都是一个web应用分配一个线程来处理，这里统一放到与Host内部的线程池对象中（startStopExecutor），所以有时会看到在默认配置下Tomcat启动后可能有一个叫“-startStop-”的线程还会运行一段时间才结束。但浏览这三种部署方式的实现代码，里面都是构建一个Context对象，并将构建好的Context对象与Host组件关联起来。

1.三种部署方式


          /**

          * 部署应用,该方法被org.apache.catalina.startup.HostConfig.start()调用

          * 包含3种部署方式，每个部署方式分别使用内部类，分配一个线程处理

          */

          protected
          void
          deployApps() {

          File appBase = appBase();

          File configBase = configBase();

          String[] filteredAppPaths = filterAppPaths(appBase.list());

          // Deploy XML descriptors from configBase

          deployDescriptors(configBase, configBase.list());

          // Deploy WARs

          deployWARs(appBase, filteredAppPaths);

          // Deploy expanded folders

          deployDirectories(appBase, filteredAppPaths);

          }

3个部署的内部类

org.apache.catalina.startup.HostConfig.DeployWar
org.apache.catalina.startup.HostConfig.DeployDescriptor

org.apache.catalina.startup.HostConfig.DeployDirectory

2.从部署webapp到解析web.xml序列图

找了很多网上资料，对从部署webapp开始，到开始解析web.xml这一段处理过程，没找到相关资料。个人就花时间整理出这个序列图，填补下这方面的空缺。通过该图，可以很清楚的知道，这部分主要完成了2件事：

(1)启动StandardContext，并将context对象添加到StandardHost对象中。

(2)通过触发事件机制，开始Context的解析过程。

3.web.xml解析过程

接第二步骤中序列图，开始分析web.xml的解析过程。从ContextConfig开始。

3.1 org.apache.catalina.startup.ContextConfig.configureStart()


          /**

          * Process a "contextConfig" event for this Context.

          */

          protected
          synchronized
          void
          configureStart() {

          // Called from StandardContext.start()

          webConfig();

          if
          (ok) {

          validateSecurityRoles();

          }

          // Configure an authenticator if we need one

          if
          (ok)

          authenticatorConfig();

          // Make our application available if no problems were encountered

          if
          (ok)

          context.setConfigured(
          true
          );

          else
          {

          log.error(sm.getString(
          "contextConfig.unavailable"
          ));

          context.setConfigured(
          false
          );

          }

          }

该方法通过调用webConfig()，具体完成解析工作，此外完成了安全验证相关内容。

3.2 org.apache.catalina.startup.ContextConfig.webConfig()方法


          /**

          * Scan the web.xml files that apply to the web application and merge them

          * using the rules defined in the spec. For the global web.xml files,

          * where there is duplicate configuration, the most specific level wins. ie

          * an application's web.xml takes precedence over the host level or global

          * web.xml file.

          */

          protected
          void
          webConfig() {

          Set<WebXml> defaults =
          new
          HashSet<WebXml>();

          defaults.add(getDefaultWebXmlFragment());

          WebXml webXml = createWebXml();

          // Parse context level web.xml

          InputSource contextWebXml = getContextWebXmlSource();

          parseWebXml(contextWebXml, webXml,
          false
          );
          //解析

          ServletContext sContext = context.getServletContext();

          // Ordering is important here

          // Step 1. Identify all the JARs packaged with the application

          // If the JARs have a web-fragment.xml it will be parsed at this

          // point.

          Map<String,WebXml> fragments = processJarsForWebFragments(webXml);

          // Step 2. Order the fragments.

          Set<WebXml> orderedFragments =
          null
          ;

          orderedFragments =

          WebXml.orderWebFragments(webXml, fragments, sContext);

          // Step 3. Look for ServletContainerInitializer implementations

          if
          (ok) {

          processServletContainerInitializers();

          }

          // Step 5. Process JARs for annotations - only need to process

          // those fragments we are going to use

          if
          (ok) {

          processAnnotations(

          orderedFragments, webXml.isMetadataComplete());

          }

          // Cache, if used, is no longer required so clear it

          javaClassCache.clear();

          }

          // Step 6. Merge web-fragment.xml files into the main web.xml

          // Step 7. Apply global defaults

          webXml.merge(defaults);

          // Step 8. Convert explicitly mentioned jsps to servlets

          convertJsps(webXml);

          // Step 9. Apply merged web.xml to Context

          webXml.configureContext(context);

          // Step 9a. Make the merged web.xml available to other

          // components,

          // Always need to look for static resources

          // Step 10. Look for static resources packaged in JARs

          processResourceJARs(resourceJars);

          // See also StandardContext.resourcesStart() for

          // WEB-INF/classes/META-INF/resources configuration

          // Step 11. Apply the ServletContainerInitializer config to the

          // context

          context.addServletContainerInitializer(

          entry.getKey(), entry.getValue());

          }

通过源码中的注释，step1 到step11。主要工作包含：1.解析xml,2.合并xml,3.组装Context，4.编译JSP。具体步骤，参考说明

扫描应用打包的所有Jar来检索Jar包里面的web.xml配置并解析，放入内存。
对这些已经检索到的web配置进行排序。
基于SPI机制查找ServletContainerInitializer的实现，写web中间件的同学注意了，了解SPI以及 ServletContainerInitializer机制这对于你来说可能是一个很好的知识点。
处理/WEB-INF/classes下面的类的注解，某个版本Servlet支持注解方式的配置，可以猜测相关事宜就是在这里干的。
处理Jar包中的注解类。
将web配置按照一定规则合并到一起。
应用全局默认配置，还记得Tomcat包下面的conf文件夹下面有个web.xml配置文件吧。
将JSP转换为Servlet，这让我想起了若干年前对JSP的理解。
将web配置应用到Servlet上下文，也即Servlet容器。
将配置信息保存起来以供其他组件访问，使得其他组件不需要再次重复上面的步骤去获取配置信息了。
检索Jar包中的静态资源。
将ServletContainerInitializer配置到上下文。

3.3 org.apache.catalina.startup.ContextConfig.parseWebXml方法


          /**

          * Parses the given source and stores the parsed data in the given web.xml

          * representation. The byte stream will be closed at the end of the parse

          * operation.

          *

          * @param source Input source containing the XML data to be parsed

          * @param dest The object representation of common elements of web.xml and

          *             web-fragment.xml

          * @param fragment Specifies whether the source is web-fragment.xml or

          *                 web.xml

          */

          protected
          void
          parseWebXml(InputSource source, WebXml dest,

          boolean
          fragment) {

          XmlErrorHandler handler =
          new
          XmlErrorHandler();

          Digester digester;

          WebRuleSet ruleSet;

          if
          (fragment) {

          digester = webFragmentDigester;

          ruleSet = webFragmentRuleSet;

          }
          else
          {

          digester = webDigester;

          ruleSet = webRuleSet;

          }

          digester.push(dest);

          digester.setErrorHandler(handler);

          digester.parse(source);

          }

使用Digester 对象即系web.xml，并将结果保存到WebXml对象中。

3.4 Digester的解析规则

(1)构造Digester.createWebXmlDigester


          public
          void
          createWebXmlDigester(
          boolean
          namespaceAware,

          boolean
          validation) {

          boolean
          blockExternal = context.getXmlBlockExternal();

          webRuleSet =
          new
          WebRuleSet(
          false
          );

          webDigester = DigesterFactory.newDigester(validation,

          namespaceAware, webRuleSet, blockExternal);

          webDigester.getParser();

          webFragmentRuleSet =
          new
          WebRuleSet(
          true
          );

          webFragmentDigester = DigesterFactory.newDigester(validation,

          namespaceAware, webFragmentRuleSet, blockExternal);

          webFragmentDigester.getParser();

          }

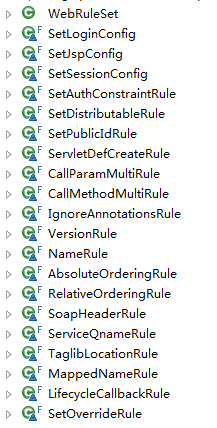

(2)配置解析规则 WebRuleSet.addRuleInstances


          /**

          * <p>Add the set of Rule instances defined in this RuleSet to the

          * specified <code>Digester</code> instance, associating them with

          * our namespace URI (if any).  This method should only be called

          * by a Digester instance.</p>

          *

          * @param digester Digester instance to which the new Rule instances

          *  should be added.

          */

          @Override

          public
          void
          addRuleInstances(Digester digester) {

          digester.addRule(fullPrefix,

          new
          SetPublicIdRule(
          "setPublicId"
          ));

          digester.addRule(fullPrefix,

          new
          IgnoreAnnotationsRule());

          digester.addRule(fullPrefix,

          new
          VersionRule());

          // Required for both fragments and non-fragments

          digester.addRule(fullPrefix +
          "/absolute-ordering"
          , absoluteOrdering);

          digester.addRule(fullPrefix +
          "/ordering"
          , relativeOrdering);

          if
          (fragment) {

          // web-fragment.xml

          digester.addRule(fullPrefix +
          "/name"
          , name);

          digester.addCallMethod(fullPrefix +
          "/ordering/after/name"
          ,

          "addAfterOrdering"
          ,
          0
          );

          digester.addCallMethod(fullPrefix +
          "/ordering/after/others"
          ,

          "addAfterOrderingOthers"
          );

          digester.addCallMethod(fullPrefix +
          "/ordering/before/name"
          ,

          "addBeforeOrdering"
          ,
          0
          );

          digester.addCallMethod(fullPrefix +
          "/ordering/before/others"
          ,

          "addBeforeOrderingOthers"
          );

          }
          else
          {

          // web.xml

          digester.addCallMethod(fullPrefix +
          "/absolute-ordering/name"
          ,

          "addAbsoluteOrdering"
          ,
          0
          );

          digester.addCallMethod(fullPrefix +
          "/absolute-ordering/others"
          ,

          "addAbsoluteOrderingOthers"
          );

          }

          digester.addCallMethod(fullPrefix +
          "/context-param"
          ,

          "addContextParam"
          ,
          2
          );

          digester.addCallParam(fullPrefix +
          "/context-param/param-name"
          ,
          0
          );

          digester.addCallParam(fullPrefix +
          "/context-param/param-value"
          ,
          1
          );

          digester.addObjectCreate(fullPrefix +
          "/filter"
          ,

          "org.apache.catalina.deploy.FilterDef"
          );

          digester.addSetNext(fullPrefix +
          "/filter"
          ,

          "addFilter"
          ,

          "org.apache.catalina.deploy.FilterDef"
          );

          digester.addCallMethod(fullPrefix +
          "/filter/description"
          ,

          "setDescription"
          ,
          0
          );

          digester.addCallMethod(fullPrefix +
          "/filter/display-name"
          ,

          "setDisplayName"
          ,
          0
          );

          digester.addCallMethod(fullPrefix +
          "/filter/filter-class"
          ,

          "setFilterClass"
          ,
          0
          );

          digester.addCallMethod(fullPrefix +
          "/filter/filter-name"
          ,

          "setFilterName"
          ,
          0
          );

          digester.addCallMethod(fullPrefix +
          "/filter/icon/large-icon"
          ,

          "setLargeIcon"
          ,
          0
          );

          digester.addCallMethod(fullPrefix +
          "/filter/icon/small-icon"
          ,

          "setSmallIcon"
          ,
          0
          );

          digester.addCallMethod(fullPrefix +
          "/filter/async-supported"
          ,

          "setAsyncSupported"
          ,
          0
          );

          digester.addCallMethod(fullPrefix +
          "/filter/init-param"
          ,

          "addInitParameter"
          ,
          2
          );

          digester.addCallParam(fullPrefix +
          "/filter/init-param/param-name"
          ,

          0
          );

          digester.addCallParam(fullPrefix +
          "/filter/init-param/param-value"
          ,

          1
          );

          digester.addObjectCreate(fullPrefix +
          "/filter-mapping"
          ,

          "org.apache.catalina.deploy.FilterMap"
          );

          digester.addSetNext(fullPrefix +
          "/filter-mapping"
          ,

          "addFilterMapping"
          ,

          "org.apache.catalina.deploy.FilterMap"
          );

          digester.addCallMethod(fullPrefix +
          "/filter-mapping/filter-name"
          ,

          "setFilterName"
          ,
          0
          );

          digester.addCallMethod(fullPrefix +
          "/filter-mapping/servlet-name"
          ,

          "addServletName"
          ,
          0
          );

          digester.addCallMethod(fullPrefix +
          "/filter-mapping/url-pattern"
          ,

          "addURLPattern"
          ,
          0
          );

          digester.addCallMethod(fullPrefix +
          "/filter-mapping/dispatcher"
          ,

          "setDispatcher"
          ,
          0
          );

          digester.addCallMethod(fullPrefix +
          "/listener/listener-class"
          ,

          "addListener"
          ,
          0
          );

          ...

          }

在这个方法里，可以看到熟悉的“/servlet/servlet-name”，"/listener/listener-class"等等。稍微懂点Digester解析语法的基础的朋友，立刻可以知道这儿就是解析规则所在，Digester解析web.xml规则都是在此配置的。进一步梳理下，可以弄明白servlet，filter等重要对象的数据载体。

标签	数据载体类
/filter	org.apache.catalina.deploy.FilterDef
/error-page	org.apache.catalina.deploy.ErrorPage
/servlet	org.apache.catalina.deploy.ServletDef
/filter-mapping	org.apache.catalina.deploy.FilterMap
/login-config	org.apache.catalina.deploy.LoginConfig
/session-config	org.apache.catalina.deploy.SessionConfig
...	...
