本文介绍了一种将PADS文件转换为Allegro文件的方法。首先，在PADS中打开目标文件并导出为ASC格式，注意选择PowerPCBV5.0作为输出格式。随后，在Allegro软件中导入ASC文件，通过点击Translate按钮即可完成转换过程。最终会生成一个.brd格式的Allegro文件。

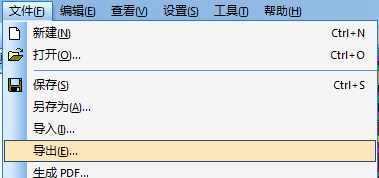

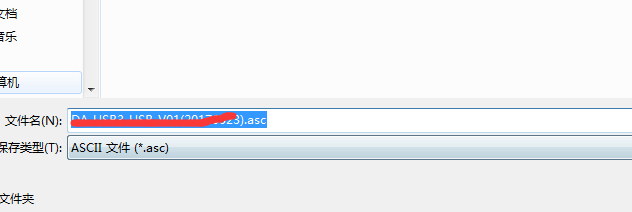

　1.打开要转换的PADS文件，并导出ASC文件

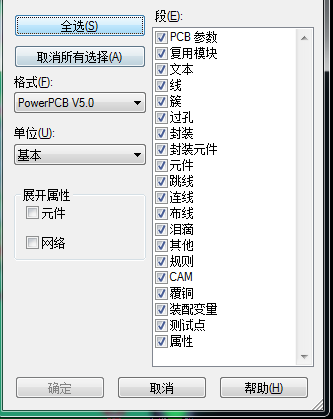

全选、格式选择PowerPCB V5.0

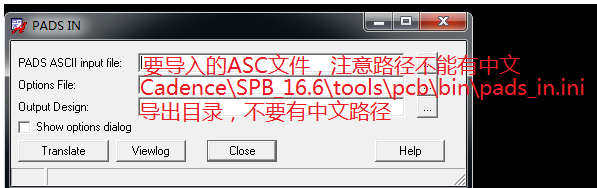

2.打开Allegro软件，导入上面生成的ASC文件

单击Translate即可完成转换，目录切换到输出路径，可看到有一个.brd的文件生成，即为转换后的Allegro文件。
