2018-2019-1 20165325 《信息安全系统设计基础》第四周学习总结

2018-2019-1 20165325 《信息安全系统设计基础》第四周学习总结

一、学习笔记

1、程序员可见状态

• 程序员：用汇编代码写程序的人；产生机器代码的编译器。
• 可见状态：15个程序寄存器；3个条件码；程序状态；程序计数器；内存。

程序寄存器（RF）：

%rax，%rsp，%r8，%r12，%rcx，%rbp，%r9，%r13，%rdr，%rsi，%r10，%r14，%rbr，%rdi,%r11；

条件码：ZF\SF\OF；

• 结果为0，ZF = 1;
• 结果最高位即SF；
• 无符号运算无意义，发生溢出，OF = 1；

程序状态（Stat）：

• AOK：正常操作；
• HLT：执行halt指令；
• ADR：非法地址；
• INS：非法指令；

程序计数器（PC）：

正在执行的指令的地址；

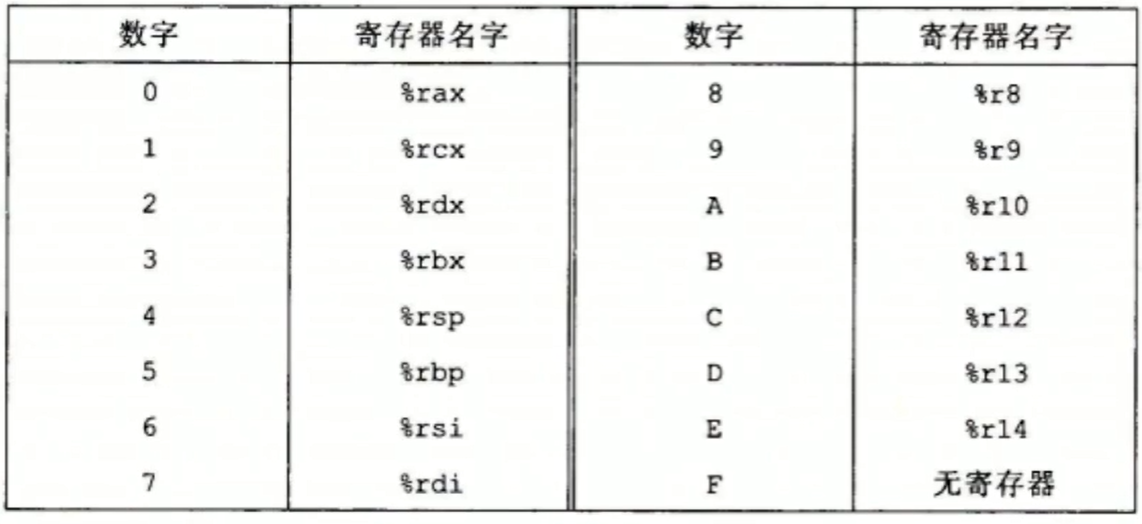

2、程序寄存器标识符

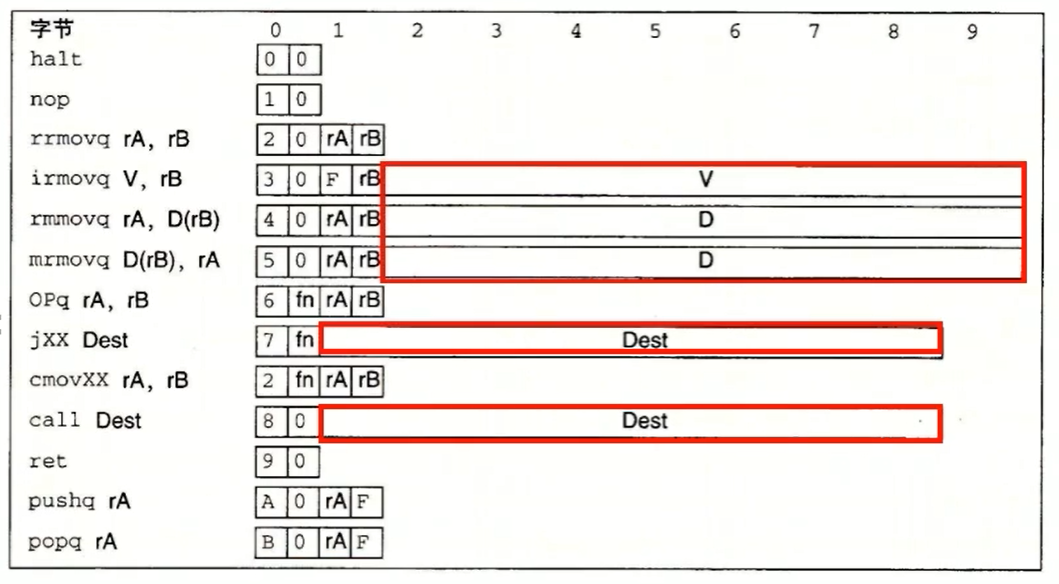

3、指令编码

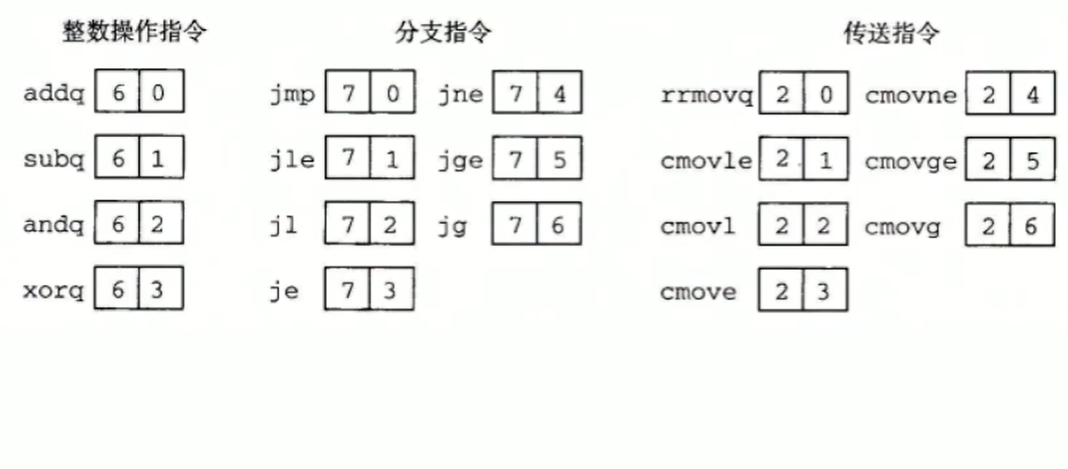

4、指令集功能码

二、班课作业

本次班课作业只有课下测试，以下是我的错题总结：

• SEQ+对SEQ的改变有（）

A . PC的计算挪到取指阶段

B . PC的计算挪到访存阶段

C . 电路重定时

D . 插入流水线寄存器

E . 对信号进行重排和标号

F . 处理流水线冒险

正确答案： A C D E F

SEQ+中对状态元素的改变称为电路重定时，在SEQ+的各个阶段之间插入了流水线寄存器，并对信号重新排列。

• Y86-64中()指令没有访存操作.

A . rrmovl

B . irmovq

C . rmmovq

D . pushq

E . jXX

F . ret

正确答案： A B

rrmovl是寄存器-寄存器传送，irmovq是立即数-寄存器传送，不需要访存。

• 下面说法正确的是（）

A . ALU是一种时序电路。

B . ALU是一种组合电路。

C . 寄存器是一种时序电路

D . 寄存器是一种组合电路

正确答案： B C

区分在有没有时钟。

三、问题日志

1、指令“irmovq $15 %rbx”对应的编码为[30F30F00000000000000]

上课的一道例题，PPT上面的，一开始没怎么懂。

首先查表得%rbx为3，irmovq V,rB指令为30F开头；

因此前面是30F3；

15的16进制是“F”，然后写成小端以后反过来了。

同样的例子，指令“rmmovq %rcx,-3(%rbr)”对应的编码为[4013FDFFFFFFFFFFFFFF]

2、与非门

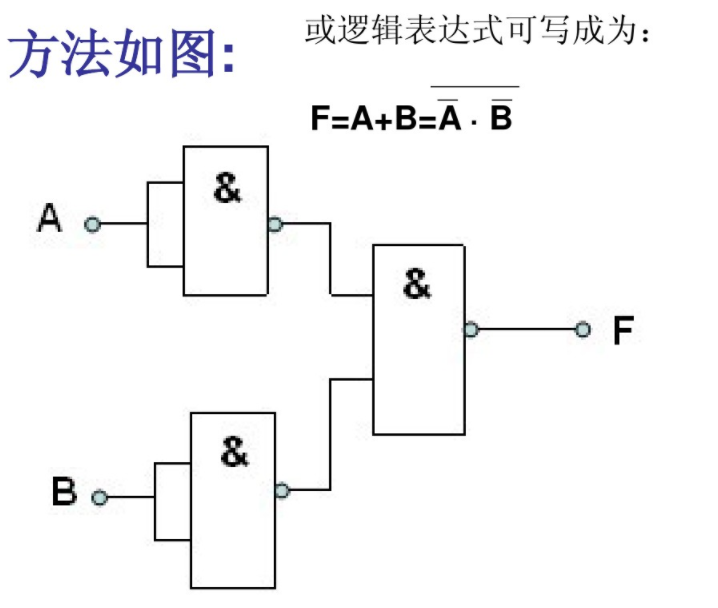

上课的时候，老师让我们用与非门写出或：

拓展：与非门其实也能实现与：

因此，与非能表示其他符号。
