用小凡模拟实验环境：

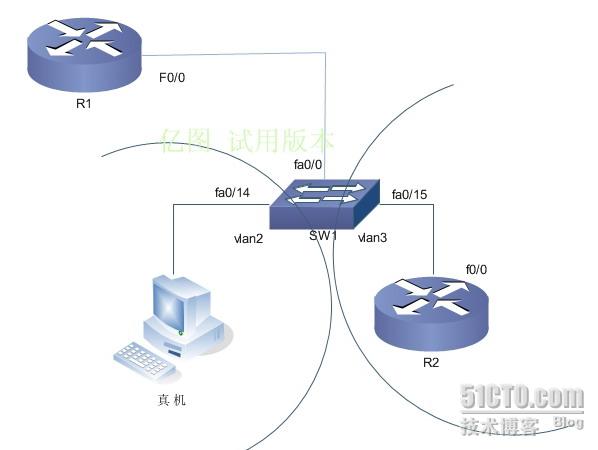

设备：1台3640路由器

    1台3640模拟交换机

1台3640模拟PC2

真机充当PC1

注意：模拟PC2的路由器需要将关闭路由功能(no ip routing)。

R1：

Router>en

Router#conf t

Router#host R1

R1(config)#no ip domain-loo

R1(config)#line co 0

R1(config)#no exec-t

R1(config)#logg sy

R1(config)#end

R1#conf t

R1(config)#int f0/0

R1(config-if)#no ip add

R1(config-if)#no shut

R1(config-if)#end

R1#conf t

R1(config)#int f0/0.2

R1(config-if)#ip add 192.168.2.1 255.255.255.0

R1(config-if)#encapsulation dot1q 2

R1(config-if)#no shut

R1(config-if)#exit

R1(config)#int f0/0.3

R1(config-if)#ip add 192.168.3.1 255.255.255.0

R1(config-if)#encapsulation dot1q 3

R1(config-if)#no shut

R1(config-if)#exit

R1#

R2：(3640模拟的PC2)

Router>en

Router#conf t

Router#host R2

R2(config)#no ip domain-loo

R2(config)#line co 0

R2(config)#no exec-t

R2(config)#logg sy

R2(config)#end

R2#conf t

R2(config)#int f0/0

R2(config-if)#ip add 192.168.3.2 255.255.255.0

R2(config-if)#no shut

R2(config-if)#exit

R2(config)#no ip routing   关闭路由功能

R2(config)#ip default-gat 192.168.3.1

R2(config)#exit

R2#

SW1：

Router>en

Router#conf t

Router#host SW1

SW1(config)#no ip domain-loo

SW1(config)#line co 0

SW1(config)#no exec-t

SW1(config)#logg sy

SW1(config)#end

SW1h#vlan data

SW1(vlan)#vlan 2

SW1(vlan)#vlan 3

SW1(vlan)#exit

SW1#conf t

SW1(config)#int fa0/0

SW1(config-if)#sw mod tru

SW1(config-if)#swi trunk encap dot1q

SW1(config-if)#int fa0/14

SW1(config-if)#sw mod acc

SW1(config-if)#sw acc vlan 2

SW1(config-if)#no shut

SW1(config-if)#int fa0/15

SW1(config-if)#sw mod acc

SW1(config-if)#sw acc vlan 3

SW1(config-if)#no shut

SW1(config-if)#exit

SW1(config)#exit

SW1#

真机：设置IP地址为：192.168.2.2/24

      网关：192.168.2.1

测试：

真机与R2互相能ping通。
