1. 概述

本设计采用FPGA技术,实现CMOS视频图像的均值滤波,并通过以太网传输(UDP方式)给PC实时显示。

2. 硬件系统框图

CMOS采用MT9V011(30万像素),FPGA采用ALTERA公司的CYCLONE IV,以太网卡采用REALTK公司的100M网卡芯片,硬件框图如下:

d702d2894e43049aef6b1fad8de620c4.png-wh_

硬件平台采用ETree的FPGA开发板,如下图所示:

1bb46e10174f201f73309869907d657b.jpg-wh_


3. 算法原理

均值滤波算法采用3×3矩阵累加求平均,其中中间元素(P22)为原始处理像素,如下图所示,这里不考虑边界的特殊情况。


计算公式如下:


4. 算法实现

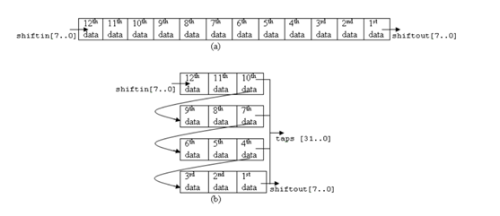

均值算法需要缓存2行或3行数据,然后利用寄存器打拍延时实现3×3的矩阵窗。数据缓存可采用dpram实现,不过Quartus II为我们提供了shift_ram组件,方便我们实现均值算法,时序如下图所示,具体的shift_ram工作原理可参考官方手册,这里不做详细介绍。

d0b3ddbddae4034948dc570662785035.png-wh_

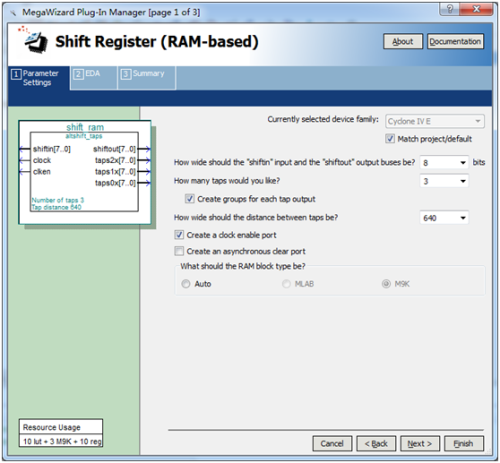

shift_ram参数设置如下图所示。

fa090a0f3e9f269187b3f34b1b2de037.png-wh_

wire [7:0] shiftout;
wire [7:0] taps0x;
wire [7:0] taps1x;
wire [7:0] taps2x;

shift_ram shift_ram_inst
(
    .clock(cmos_pclk) ,     // input  clock_sig
    .clken(cmos_href),
    .shiftin(cmos_data) ,   // input [7:0] shiftin_sig
    .shiftout(shiftout) ,   // output [7:0] shiftout_sig
    .taps0x(taps0x) ,         // output [7:0] taps0x_sig
    .taps1x(taps1x) ,           // output [7:0] taps1x_sig
    .taps2x(taps2x)
);

reg [7:0] cmos_data_r0;
reg [7:0] cmos_data_r1;
reg [11:0] cmos_data_result;
reg [7:0] taps0x_r0;
reg [7:0] taps0x_r1;
reg [7:0] taps1x_r0;
reg [7:0] taps1x_r1;
reg [7:0] taps2x_r0;
reg [7:0] taps2x_r1;

always @(posedge cmos_pclk)
    if(cmos_vsync)
    begin
        taps0x_r0 <= 0;
        taps0x_r1 <= 0;
    end
    else
    begin
        taps0x_r0 <= taps0x;
        taps0x_r1 <= taps0x_r0;
    end

always @(posedge cmos_pclk)
    if(cmos_vsync)
    begin
        taps1x_r0 <= 0;
        taps1x_r1 <= 0;
    end
    else
    begin
        taps1x_r0 <= taps1x;
        taps1x_r1 <= taps1x_r0;
    end

always @(posedge cmos_pclk)
    if(cmos_vsync)
    begin
        taps2x_r0 <= 0;
        taps2x_r1 <= 0;
    end
    else
    begin
        taps2x_r0 <= taps2x;
        taps2x_r1 <= taps2x_r0;
    end
always @(posedge cmos_pclk)
    if(cmos_vsync)
        cmos_data_result <= 0;
    else
        cmos_data_result <= (((taps0x + taps0x_r0) + taps0x_r1) +
                                  ((taps1x + taps1x_r0) + taps1x_r1)) +
                                  ((taps2x + taps2x_r0) + taps2x_r1);

上面代码中的‘cmos_data_result’只是累加的结果,还需要求均值。在FPGA中实现移位操作实现除法比较好实现,所以需要将除数做一下处理,具体处理方法:将累加的和乘以1024再除以1024,这样可以先人为求的1024/9的值,然后和累加和相乘,最后除以1024得到最终的值。1024/9=113.777,取113=64+32+16+1,具体计算公式如下:

均值=累加和×(64+32+16+1)÷1024

5. 最终效果

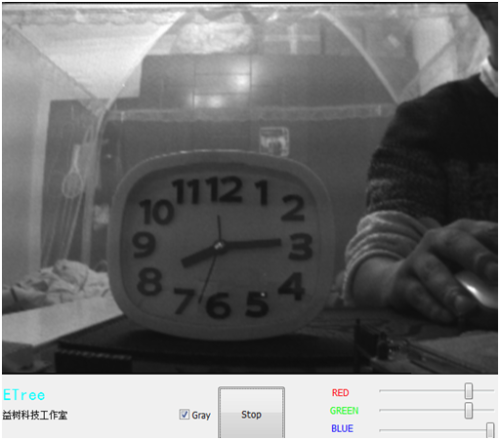

下图为原始图片效果。

2e69c519bbe7f991707ef172ebaab75d.png-wh_

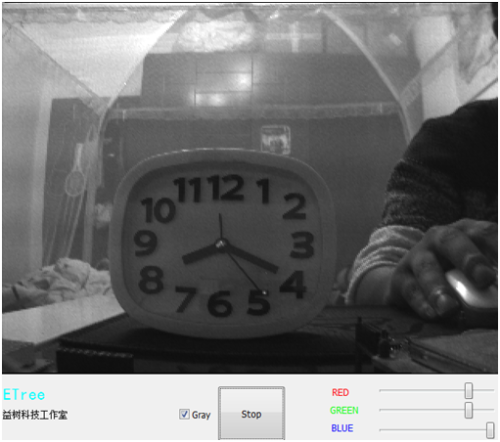

下图为经过均值滤波后的图像效果,图像得到了平滑。

4c21cac77edf78f179de87ca9b12e76a.png-wh_
