OSPF配置的基本元素：<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

1 启用OSPF

2 配置OSPF地区



链路状态路由协议对以下信息进行跟踪：

1 邻居信息

2 本区域内的所有路由器

3 到达网络目标的最佳方式



OSPF引入了区域的概念，OSPF区域分为2种：

1 骨干区域。（area0）

2 常规区域

注意：所有的常规区域必须和骨干区域相连。

OSPF的邻接关系的建立是依赖于hello包的。

DR和BDR的选举：

DR和BDR的选择是通过HELLO协议来完成的，在每个网络分段上，HELLO数据包是通过IP组播来交换的，然而，只有在广播和非广播的多路访问网络。在广播和非广播的多路访问网络上，网络分段中带有最高OSPF优先级的路由器将会成为本网络分段中的DR，这个优先级在默认时取值为1。如果所有的路由器都使用默认优先级，那么带有最高路由器RID的路由器会胜出。



OSPF和环回接口：

不管路由器是否配置OSPF，都最好配置一个环回接口，环回接口是些逻辑接口，并不是真正的路由器接口，在OSPF配置中使用环回接口，是为了确保在OSPF进程中总有一个激活的接口。



OSPF的优点：

1 对网络发生的变化能够快速反应

2 当网络发生变化时发送触发式更新(triggered update)

3 支持VLSM

4 方便管理



配置单区域的OSPF

Router(config)#router ospf process-id

启用OSPF：

Router(config-router)#network address wild card bits area area-id

将网段指派到指定的区域中

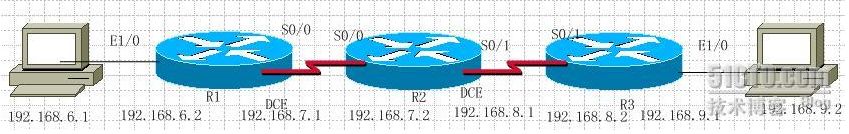

试验配置单区域的OSPF拓扑图：

实验环境介绍：

实验要求;

通过路由器配置单区域OSPF协议，是PC1和PC2互通，实现全网全通！

下面开始配置：

R1：

Router>en

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#host r1

r1(config)#int e1/0

r1(config-if)#ip addr 192.168.6.2 255.255.255.0

r1(config-if)#no shut

r1(config-if)#exit

r1(config)#int s0/0

r1(config-if)#ip addr 192.168.7.1 255.255.255.0

r1(config-if)#clock rate 64000

r1(config-if)#no shut

r1(config-if)#exit

r1(config)#router ospf 100

r1(config-router)#network 192.168.6.2 <?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" />0.0.0.0 area 0

r1(config-router)#network 192.168.7.1 0.0.0.0 area

R2：

Router>en

Router#conf

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#host r2

r2(config)#int s0/0

r2(config-if)#ip addr 192.168.7.2 255.255.255.0

r2(config-if)#no shut

r2(config-if)#exit

r2(config)#int s0/1

r2(config-if)#ip addr 192.168.8.1 255.255.255.0

r2(config-if)#clock rate 64000

r2(config-if)#no shut

r2(config-if)#exit

r2(config)#router ospf 100

r2(config-router)#network 192.168.7.2 0.0.0.0 area 0

r2(config-router)#network 192.168.8.1 0.0.0.0 area 0

R3：

Router>en

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#host r3

r3(config)#int s0/1

r3(config-if)#ip addr 192.168.8.2 255.255.255.0

r3(config-if)#no shut

r3(config-if)#exit

r3(config)#int e1/0

r3(config-if)#ip addr 192.168.9.1 255.255.255.0

r3(config-if)#no shut

r3(config-if)#exit

r3(config)#router ospf 100

r3(config-router)#network 192.168.8.2 0.0.0.0 area 0

r3(config-router)#network 192.168.9.1 0.0.0.0 area 0

PC机的配置：

VPCS 1 >ip 192.168.6.1 192.168.6.2

PC1 : 192.168.6.1 255.255.255.0 gateway 192.168.6.2



VPCS 1 >2

VPCS 2 >ip 192.168.9.2 192.168.9.1

PC2 : 192.168.9.2 255.255.255.0 gateway 192.168.9.

如果是PC1和PC2能Ping通，那就说明全网全通！

VPCS 2 >ping 192.168.6.1

192.168.9.2 icmp_seq=5 time=172.000 ms

下面分别在R1/R2/R3上Show ip router查看路由协议，表明路由器通过OSPF实现全网全通的！

 下面可以用命令查看配置：

查看启用的路由协议

Router#show ip protocols

查看路由表

Router#show ip route

查看区域号和与此相关的信息

Router#show ip ospf interface

查看在每一个接口上的邻居信息

Router#show ip ospf neighbor





到这配置试验就完成了！
