OSPF之单区域配置

单区域配置

项目背景

• 企业内部存在多个部门，分别属于不同的网段
• 现需要不同部门之间实现互通，使用扩展性比较强的方案，便于后期网络规模扩展

项目分析

• 在企业内部，灵活的实现不同部门之间互通的解决方案，并且具有丰富的扩展性，只有OSPF协议可以做到
• 为了便于网络规模的扩展，当前的OSPF网络必须设计为 区域 0

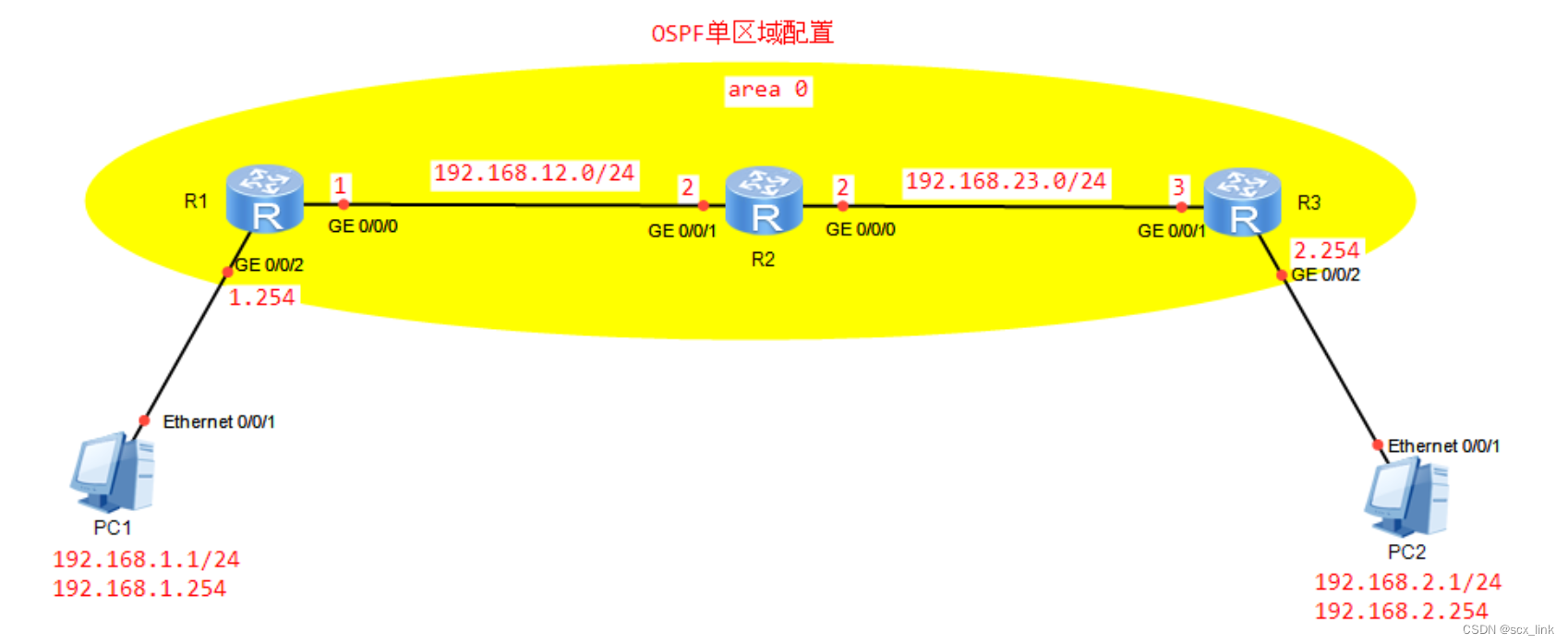

拓扑图

路由器设备为：AR2220, 终端为：PC

配置思路

1.根据拓扑图，实现设备之间的连接，并配置接口的IP地址。
2.配置终端设备的IP地址、掩码、网关。
3.检查PC到各自网关的是否互通。

基础配置命令

R1:
sys
sysname R1
in g0/0/0
  ip add 192.168.12.1 24
in g0/0/2
  ip add 192.168.1.254 24
q

R2:
sys
sysname R2
in g0/0/0
  ip add 192.168.23.2 24
in g0/0/1
  ip add 192.168.12.2 24
q

R3:
sys
sysname R3
in g0/0/2
 ip add 192.168.2.254 24
in g0/0/1
 ip add 192.168.23.3 24
q
