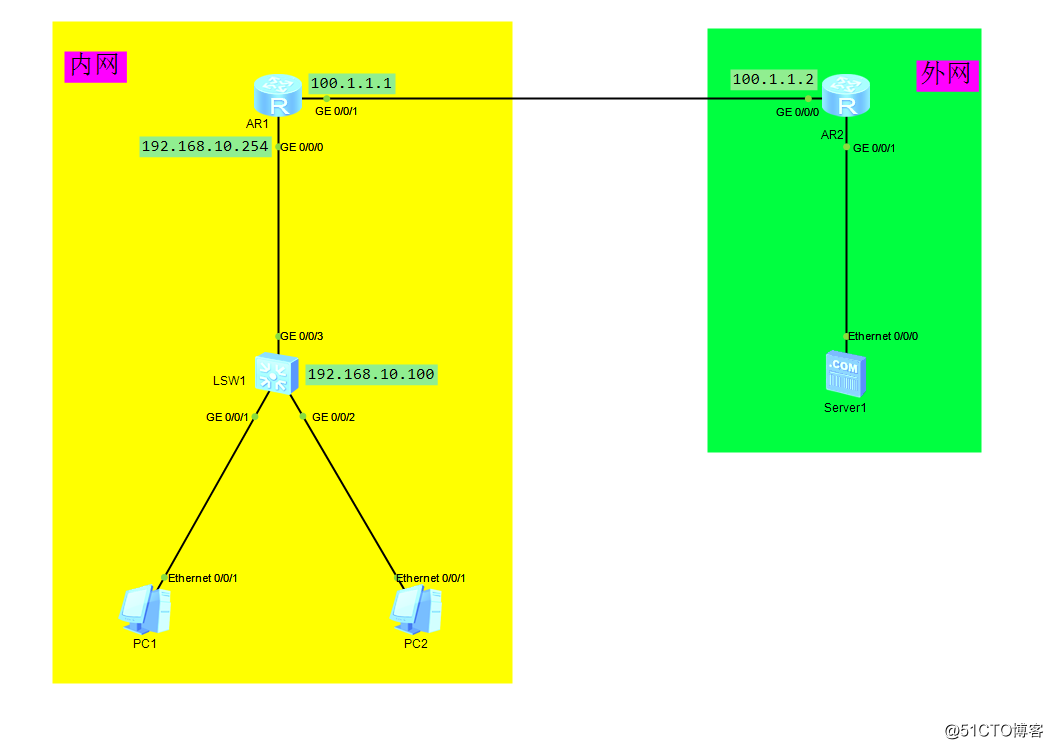

外网用户远程控制内部网络设备 SW1，用eNSP模拟内外网简易模式，新建拓扑如下

思路：
1.配置SW1的telnet服务，账号，密码；
2.配置SW1的管理IP和默认路由；
3.配置R1的easy IP和NAT server；
4.在R2通过telnet验证；

步骤：
Sw1：
[sw1]vl 10
[sw1-vlan10]q
[sw1]port-group group-member g0/0/1 to g0/0/3
[sw1-port-group]port link-type access
[sw1-port-group]port default vlan 10
[sw1-port-group]q
[sw1]user-interface vty 0 4
[sw1-ui-vty0-4]user privilege level 3
[sw1-ui-vty0-4]authentication-mode aaa
[sw1-ui-vty0-4]aaa
[sw1-aaa]local-user 123 password cipher 666
[sw1-aaa]local-user 123 service-type telnet
[sw1-aaa]int vl 10
[sw1-Vlanif10]ip add 192.168.10.100 24
[sw1-Vlanif10]q
[sw1]ip route-static 0.0.0.0 0.0.0.0 192.168.10.254

Ar1：
[ar1]acl 2000
[ar1-acl-basic-2000]rule 10 permit source 192.168.10.0 0.0.0.255
[ar1-acl-basic-2000]int g0/0/1
[ar1-GigabitEthernet0/0/1]nat outbound 2000
[ar1-GigabitEthernet0/0/1]nat server protocol tcp global 100.1.1.10 2587 inside
192.168.10.100 23

Ar2：
<ar2>telnet 100.1.1.10 2587
