1 核心板简介
Ø 处理器架构先进:基于TI KeyStone C66x多核定点/浮点DSP TMS320C665x,标配工业级核心板,单核TMS320C6655和双核TMS320C6657管脚Pin to Pin兼容,同等频率下具有四倍于C64x+器件的乘累加能力;
Ø 运算能力强:主频1.0/1.25GHz,单核可高达40GMACS和20GFLOPS,包含2个Viterbi协处理器和1个Turbo协处理解码器,每核心32KB L1P、32KB L1D、1MB L2,1MB多核共享内存,8192个多用途硬件队列,支持DMA传输;
Ø 性价比高:512MB/1GB DDR3-1333可选,最大寻址空间8GB,128MB/256MB NAND FLASH可选,可免装风扇,以最低的功率级别和成本提供最高的性能;
Ø 拓展资源丰富:支持千兆网口、uPP、PCIe、SRIO、HyperLink等多种高速接口,同时支持I2C、SPI、UART、McBSP、EMIF等常见接口;
Ø 连接稳定可靠:80mm*58mm,全国最小C66x核心板,采用工业级高速B2B连接器,通过高低温、振动测试认证;
Ø 开发资料齐全:提供丰富的开发例程,入门简单,支持裸机和SYS/BIOS操作系统。

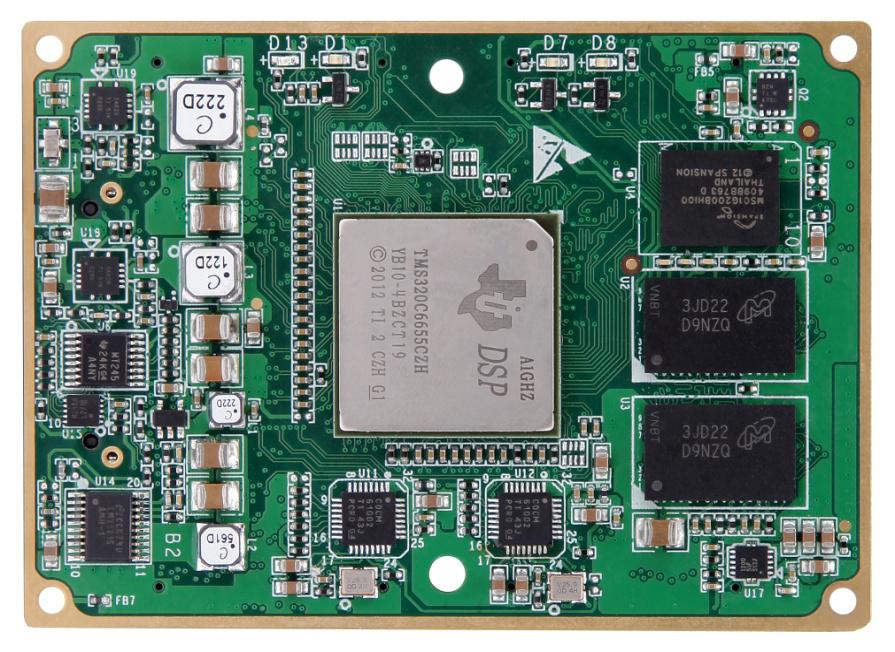

图 1 SOM-TL665x正面

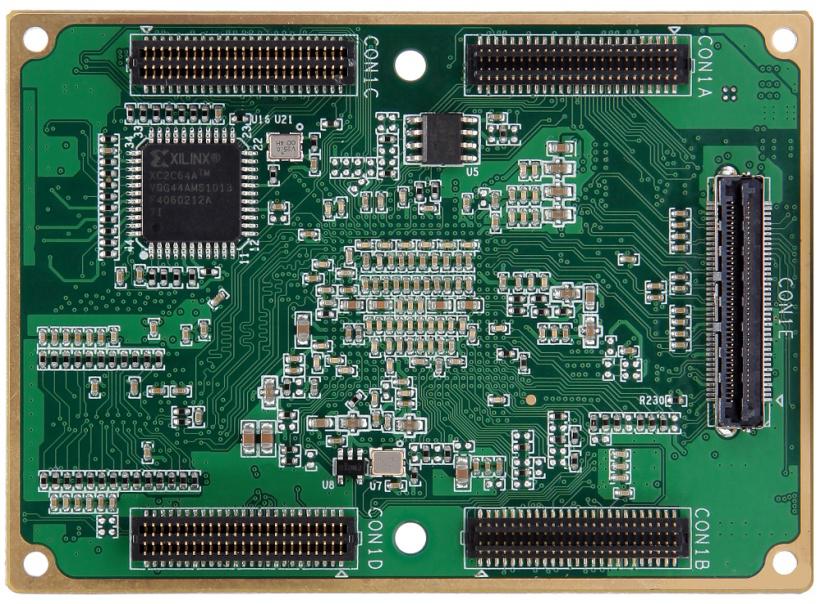

图 2 SOM-TL665x背面
由广州创龙自主研发的SOM-TL665x是一款基于TI KeyStone系列多核架构的定点/浮点TMS320C665x 高端DSP核心板,80mm*58mm,成本低、功耗小、性能强、性价比高。采用沉金无铅工艺的八层板设计,专业的PCB Layout保证信号完整性的同时,经过严格的质量控制,通过高低温和振动测试认证,满足工业环境应用。
SOM-TL665x引出CPU全部资源信号引脚,二次开发极其容易,客户只需要专注上层运用,降低了开发难度和时间成本,让产品快速上市,及时抢占市场先机。
不仅提供丰富的Demo程序,还提供DSP核间通信开发教程,全面的技术支持,协助客户进行底板设计和调试以及软件开发。

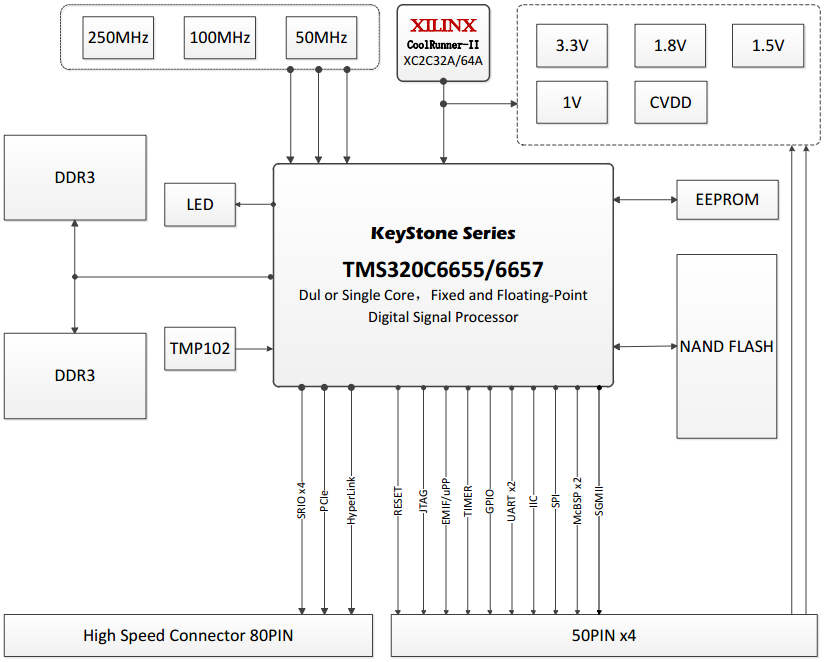

图 3 SOM-TL665x硬件框图
2 典型运用领域
ü 高速数据采集处理系统
ü 图像处理设备
ü 音视频数据处理
ü 通信系统
ü 高精度仪器仪表
ü 高端数控系统
3 软硬件参数

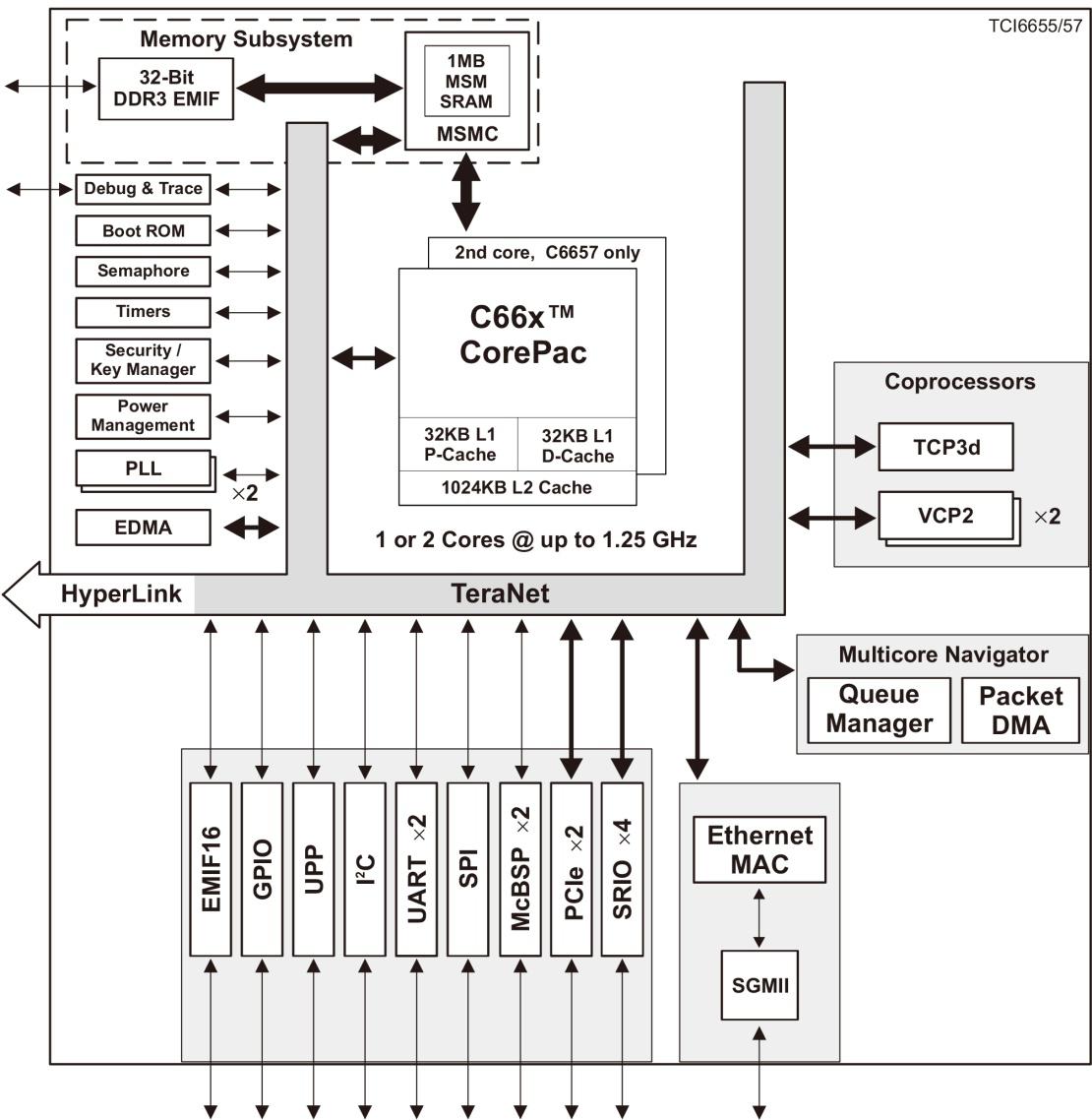

图 4 TMS320C665x平台功能框图
硬件参数
表1
处理器 | 单核TMS320C6655/双核TMS320C6657,主频1.0/1.25GHz |
Nand Flash | 128M/256MByte |
DDR3 | 512M/1GByte |
EEPROM | 1Mbit |
传感器 | 1x TMP102,核心板温度传感器,I2C接口 |
LED | 1x 电源指示灯 |
1x 系统状态灯 | |
2x 可编程指示灯 | |
连接器 | 2x 50pin公座B2B,2x 50pin母座B2B,间距0.8mm,合高5.0mm,共200pin |
1x 80pin高速B2B连接器,间距0.5mm,合高5.0mm,信号速率最高可达10GBaud | |
接口资源 | 1x JTAG |
1x SRIO,4通道,每通道最高通信速率5GBaud | |
1x PCIe,2通道,每通道最高通信速率5GBaud | |
1x SGMII,10/100/1000M自适应网口 | |
1x EMIF,16bit | |
1x uPP,2通道,32bit | |
1x HyperLink,最高通信速率40GBaud,KeyStone处理器间互连的理想接口 | |
2x McBSP | |
2x UART | |
1x I2C | |
1x SPI | |
2x TIMER | |
1x BOOTSET,13bit | |
32x GPIO |
软件参数
系统支持:支持裸机、SYS/BIOS、TI-RTOS(SYS/BIOS)
CCS版本:CCS5.5
4 技术支持
广州创龙率先推出TMS320C665x开发平台,提供了大量的开发资料,并且不断更新,是业内C665x开发资料最完善企业,引领高端DSP学习热潮,已成为开发者的首选合作企业。
(1) 可编辑底板原理图、可编辑底板PCB、芯片datasheet,缩短硬件设计周期;
(2) 协助客户底板设计和测试,减少硬件设计失误;
(3) 提供系统源码,以及丰富的Demo程序;
(4) 提供完整的平台开发包、入门教程,节省软件整理时间,上手容易;
(5) 提供全面的技术支持和长期的售后服务,全力协助客户产品开发。
5 电气特性
工作环境
表2
环境参数 | 最小值 | 典型值 | 最大值 |
工作温度(工业级) | -40°C | / | 85°C |
工作电压 | 5V | 9V | 16V |
6 机械尺寸图
表 3
PCB尺寸 | 80mm*58mm |
固定安装孔数量 | 4个 |
散热器安装孔数量 | 2个 |

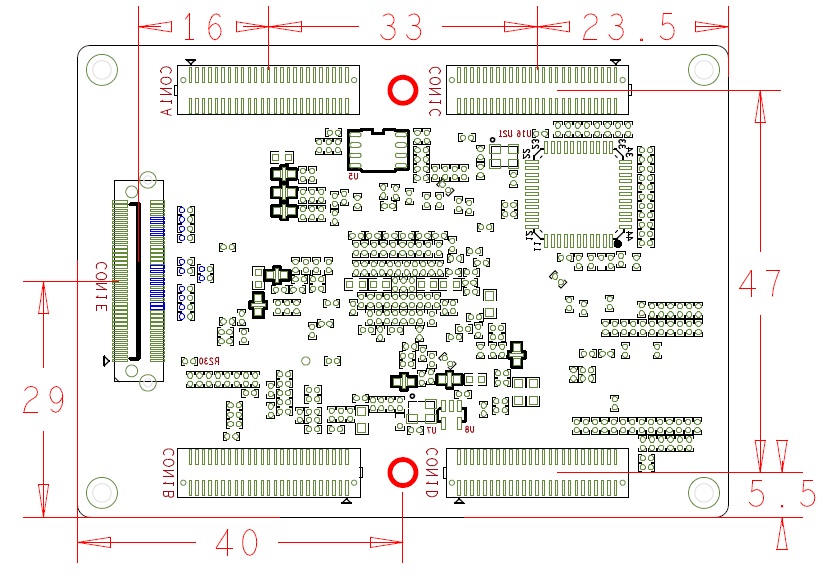

图 5 SOM-TL665x机械尺寸图
