CCNA 08 RIP实验文档

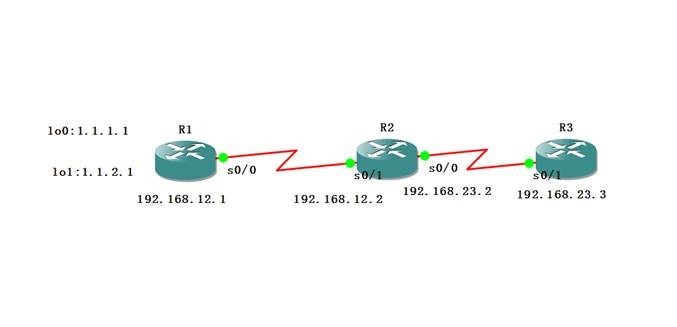

一，实验拓扑

二，实验步骤

1，配置基本网络信息

R1:

Router#conf t

Router(config)#hostname R1

R1(config)#line console 0

R1(config)#logging sync

R1(config)#exec-t 0 0

R1(config)#enable password cisco

R1(config)#int s0/0

R1(config-if)#ip add 192.168.12.1 255.255.255.0

R1(config-if)#no sh

R1(config-if)#int lo0

R1(config-if)#ip add 1.1.1.1 255.255.255.0

R1(config-if)#int lo 1

R1(config-if)#ip add 1.1.2.1 255.255.255.0

R2:

R3:

2,配置路由信息

R1:

R1(config)#router rip

R1(config-router)#ver 2

R1(config-router)#net 192.168.12.0

R1(config-router)#net 1.1.1.0

R1(config-router)#net 1.1.2.0

R2:

R3:

3,在R1关闭手动汇总

R1(config-router)#no auto-su

R1(config-if)#ip summary-address rip 1.1.0.0 255.255.0.0

三，实验验证

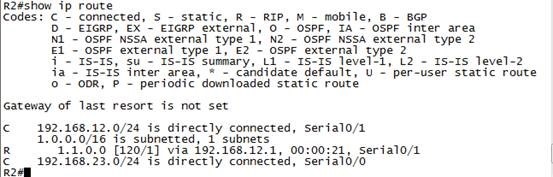

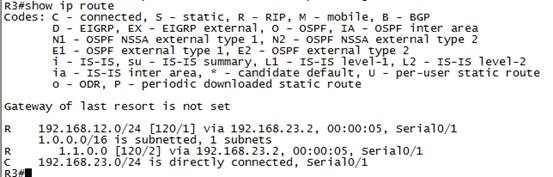

1,查看R2,R3路由表

2，在R3上面ping R1换回口

四，实验完成
