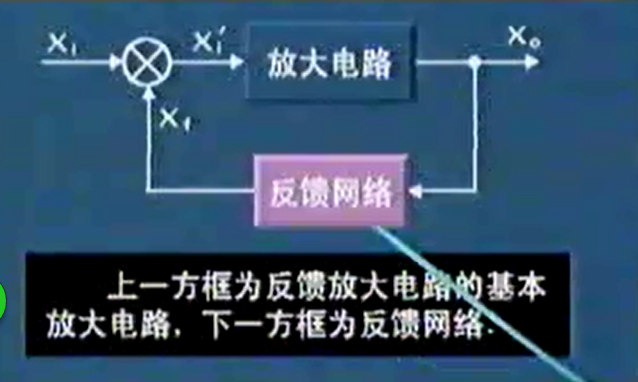

将放大电路的输出量X,通过一定的方式引回到输入回路，称为反馈。

正反馈负反馈

引入反馈后使输出量变大则称为正反馈

引入负反馈后使输出量减小则称为负反馈

使净输入量增加称为正反馈

使净输入量减小称为负反馈

反馈量中只含有交流成分称为交流反馈

反馈量中只含有直流反馈称为直流反馈

直流负反馈的作用是稳定静态工作点

交流负反馈的四种方式

反馈量取自输出电压，称为电压反馈

反馈量取自输出电流，称为电流反馈

串联反馈，并联反馈

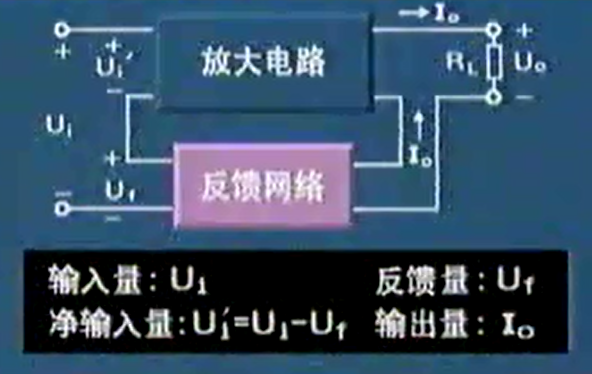

反馈量和输入量是以电压的方式叠加，称为串联负反馈

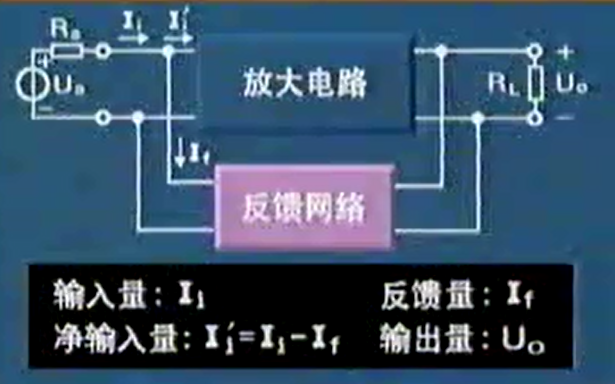

反馈量和输入量是以电流的方式叠加，称为并联负反馈

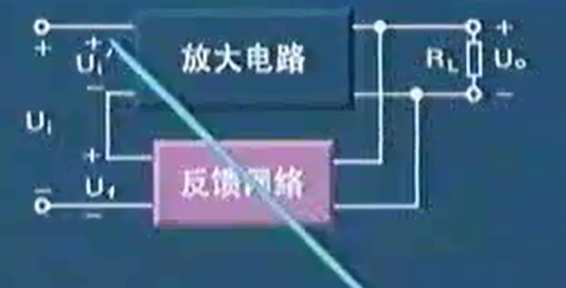

电压串联负反馈放大电路

电流串联负反馈放大电路

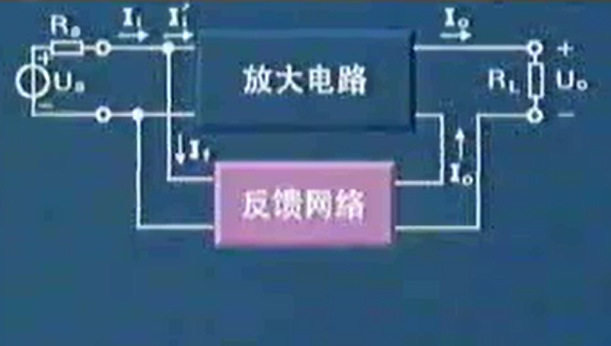

电压并联负反馈放大电路

电流并联负反馈放大电路
