Screen Painter 程序设计

一、Screen 的创建及维护, TCode:SE51

输入程序名称，单击【建立】，

程序1000为SAP预留屏幕号，屏幕号必须定义1000外的其他数字，且最多不超过四位，

本例定义屏幕为SAP预留屏幕号为：100

* 属性设置：包括Screen的描述、类型、页面大小等，可以使用工具栏Layout按钮切换到图形设置界面

* 元素清单：Screen 屏幕对象设置，包括各个屏幕元素的属性设置等，用户通过绘制的方式添加控件时会自动在此添加相关数据

* 流程逻辑：此处为ABAP代码编写窗口，通过控制屏幕事件来实现数据的输入与输出。

屏幕流事件包括PBO及PAI。

PBO: PROCESS BEFORE OUTPUT 用于控制屏幕输出前事件，如数据初始化、赋值等。

PAI: PROCESS AFTER INPUT 用于控制屏幕输出后事件，包括相关控件操作及数据处理。

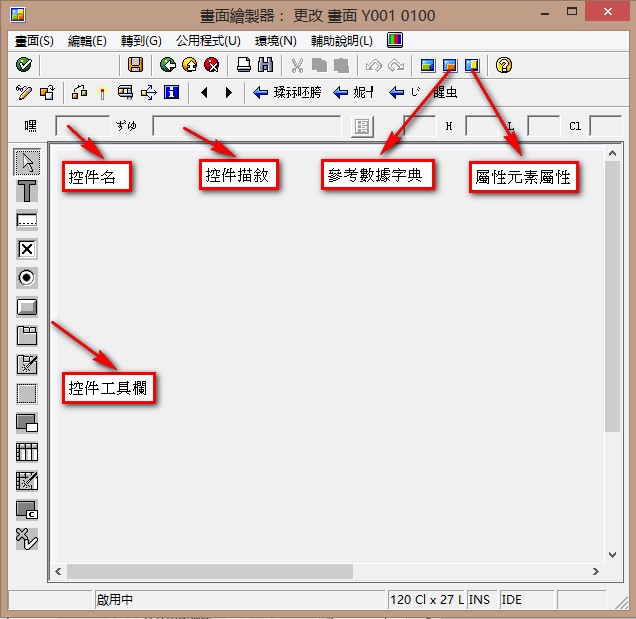

单击格式按钮，进入Screen绘制界面

各控件功能及属性描述如下：

*控件工具栏:用于创建屏幕中的控件对象,用户可以通过拖曵在屏幕上轻松地创建所需的屏幕元素.

*控件名/控件描述：用于自定义控件名。

*参考数据字典：通过参考数据字典对象在屏幕中创建一屏幕元素，继承数据字典对象相关属性。

*屏幕元素属性用于设置某已创建对象具体属性，实际开发中双击某屏幕对象也可进入其属性设置界面。
