路由重分发配置实例 ospf、rip

路由重分发配置实例
需求分析：
1.公司网络中运行了多种路由协议。
2.配置重分发实现公司内部网络互通。

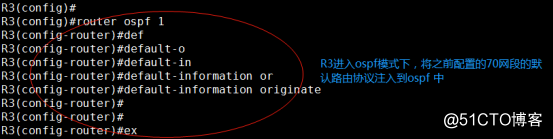

3.总公司R3上重分发默认路由实现全网访问Internet
接下来进行项目试验：

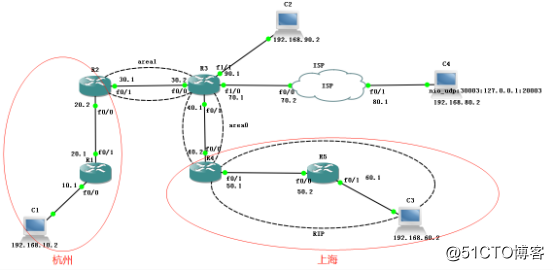

1.首先根据项目要求搭建如下图所示网络拓扑：

2.根据拓扑图上IP网段的标注对各个路由器的各个接口配置IP地址：

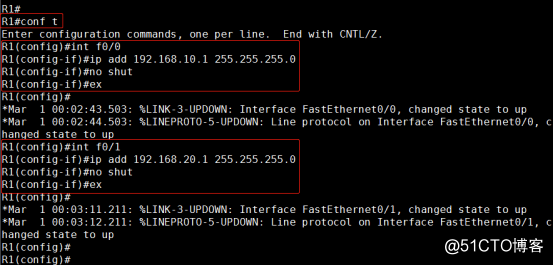

给R1各接口设置IP地址，如下图所示：

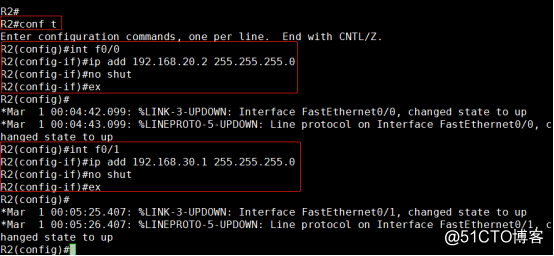

给R2各接口设置IP地址，如下图所示：

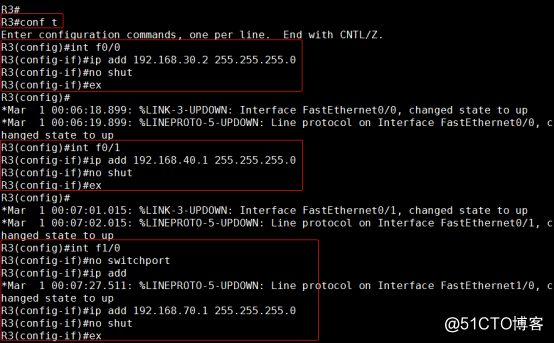

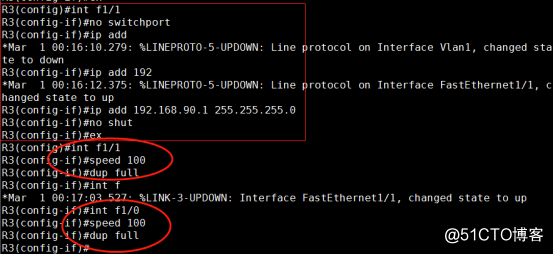

给R3各接口设置IP地址，如下图所示：

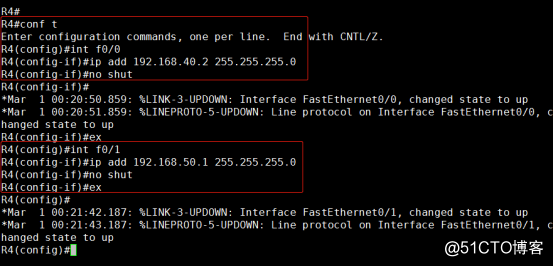

给R4各接口设置IP地址，如下图所示：

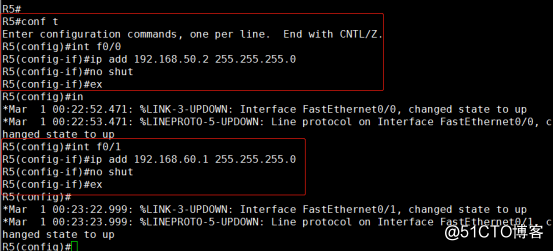

给R5各接口设置IP地址，如下图所示：

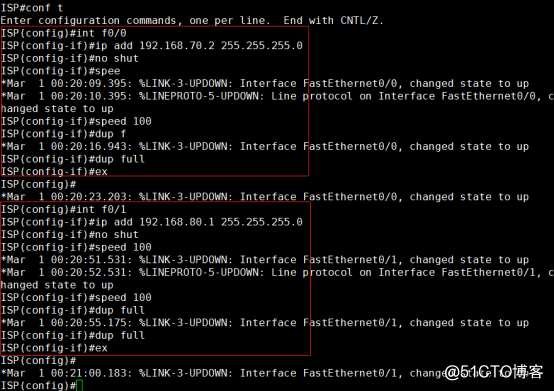

给ISP网络运营商各接口设置IP地址，如下图所示：

3.接下来进行一系列相应的ospf、rip、静态路由、默认路由的配置

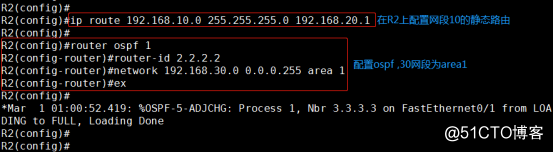

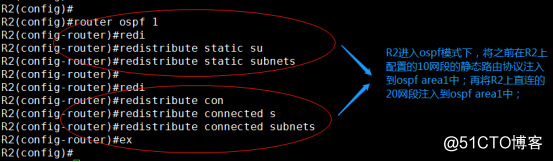

在R2上指向10网段配置静态路由，并在全局模式下配置ospf，如下图所示：

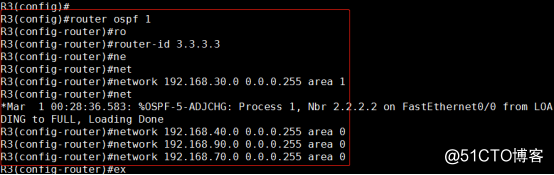

在R3全局模式下配置ospf，将30段网加入area1，将40/70/90网段加入ospf area0中如下图所示：

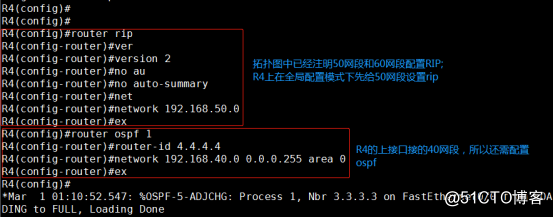

在R4全局模式下配置rip，并配置ospf将40网段加入area0如下图所示：

在R5全局模式下配置rip，如下图所示：

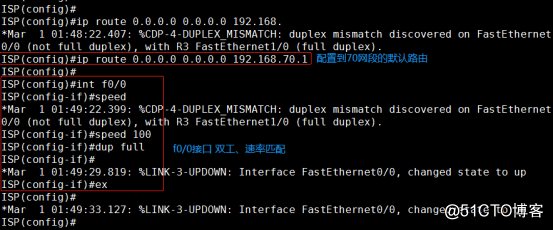

在ISP上配置70段落的默认路由，并配置双工、速率，如下图所示：

4.接下来再每个路由器检查一下 ，将需要配置的路由协议补全。如下图所示：

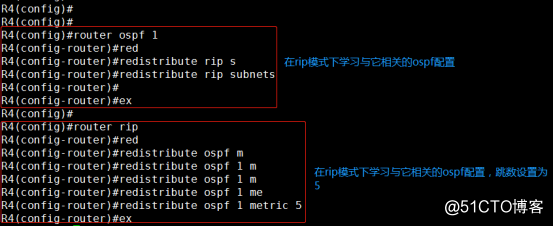

5.互相宣告。如下图所示：

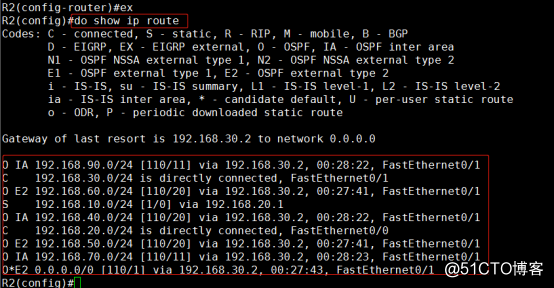

6.查看路由表可以看到宣告后的学习情况。如下图所示：

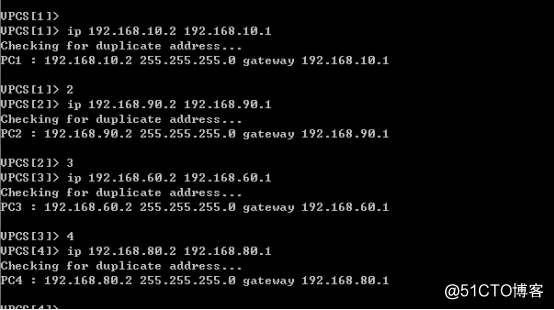

7.打开VPC给各pc机设置IP地址。如下图所示：

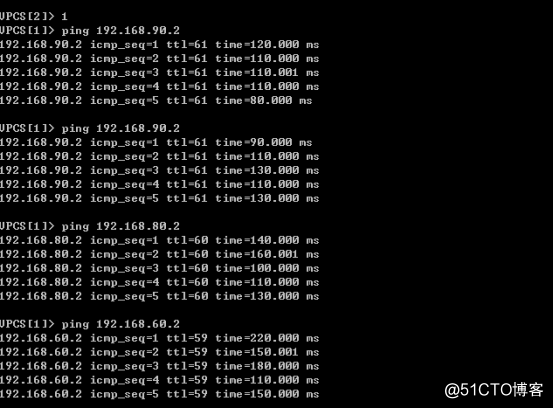

8.见证奇迹的时刻：！！！

试验成功。
