一次进入 Cisco Router（SDM）小记

此文对Cisco Router and Security Device Manager (SDM)做了详细的图文介绍，就算不知道SDM的盆友看完也会有了初步的了解。

文章开始前先介绍一下SDM是什么？

Cisco Router and Security Device Manager (SDM)

SDM 简介：
   SDM(Security Device Manager)是Cisco公司提供的全新图形化路由器管理工具。
该工具利用WEB界面、Java技术和交互配置向导使得用户无需了解命令行接口 (CLI)
即可轻松地完成IOS路由器的状态监控、安全审计和功能配置--甚至连QoS、
Easy ××× Server、IPS、DHCP Server、动态路由协议等令中级技术人员都头疼的配
置任务也可以利用SDM轻松而快捷地完成，配置逻辑严密、结构规范，真是令人震惊。
使用SDM进行 管理时，用户到路由器之间使用加密的HTTP连接及SSH v2协议，安全可
靠。目前Cisco 的大部分中低端路由器包括8xx, 17xx, 18xx, 26xx(XM), 28xx, 36xx,
37xx, 38xx, 72xx, 73xx等型号都已经可以支持SDM。

原创作者：本地牛
博客：http://3016825.blog.51cto.com/
（如需转载，请保持文章完整性）

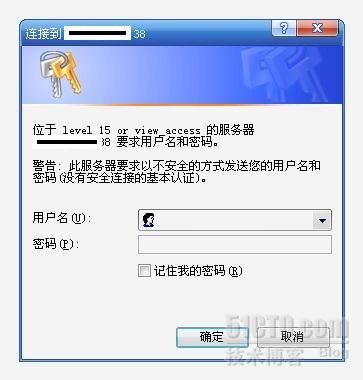

周末闲着，就测试一些保存在TXT里的结果，打开IE输入IP，弹出一验证框：


图0 信息level 15 表明这需要Cisco的最高等级权限才能进入~~

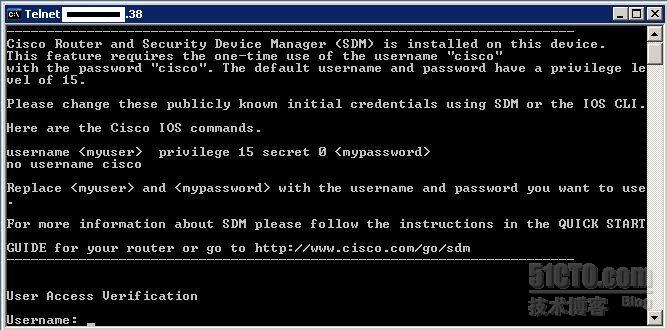

图1 为了验证一下，我TELNET登陆试试，证实了这的确是一台Cisco Router，并且在路由器上安装了(SDM)

用邪恶的SolarWinds检查，还好，开了SNMP，还可写。。。接着是标准动作： -- COPY CONFIG -- 读出配置文件 -- 破解加密密码

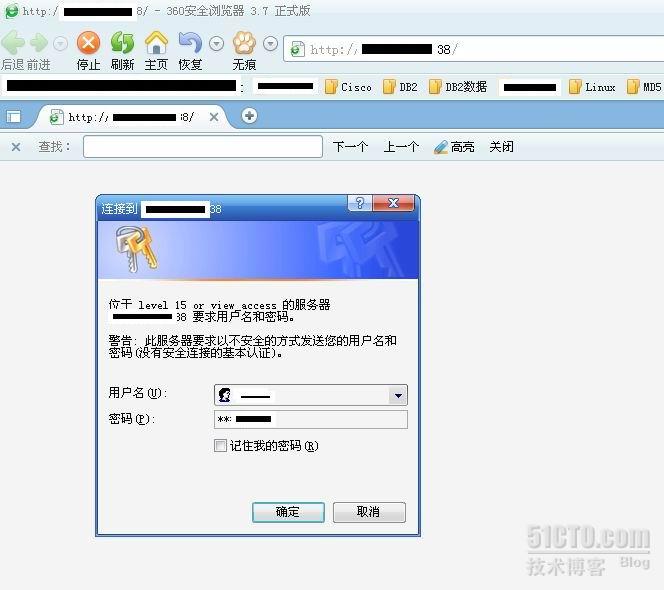

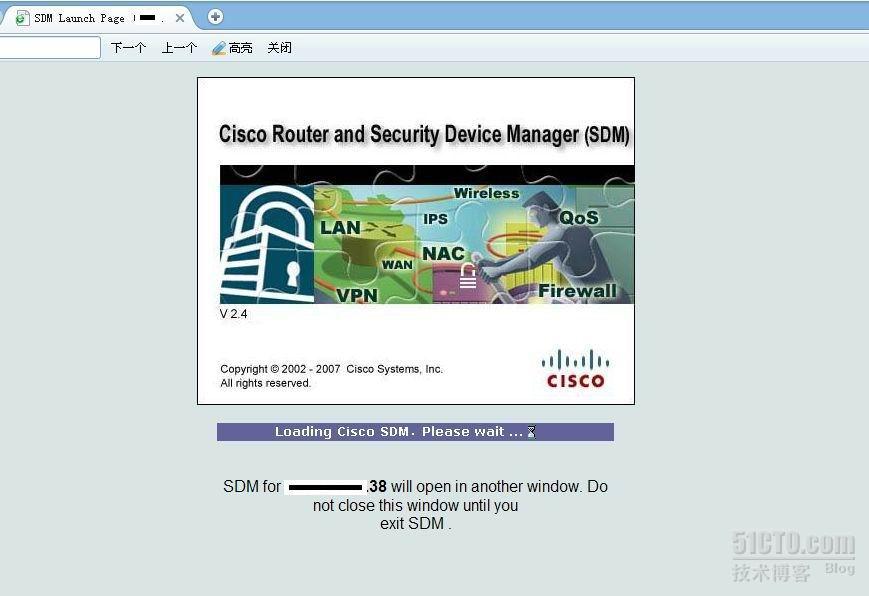

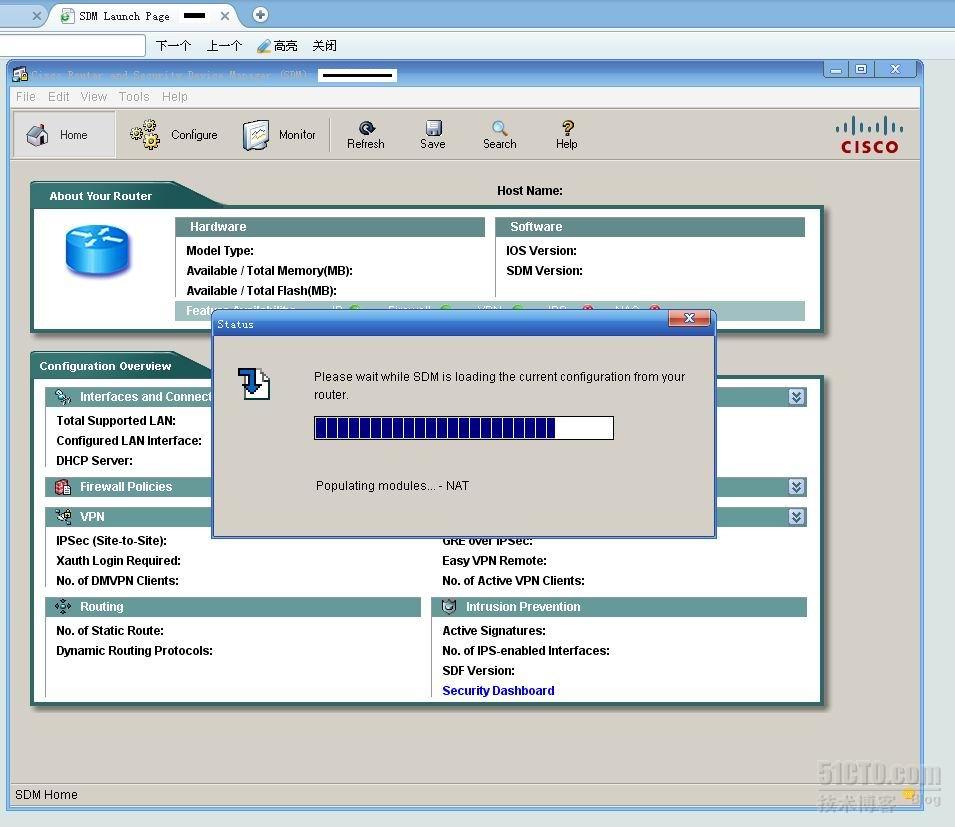

好，登陆看看，成功进入并 Loading Cisco SDM
图2 3 4

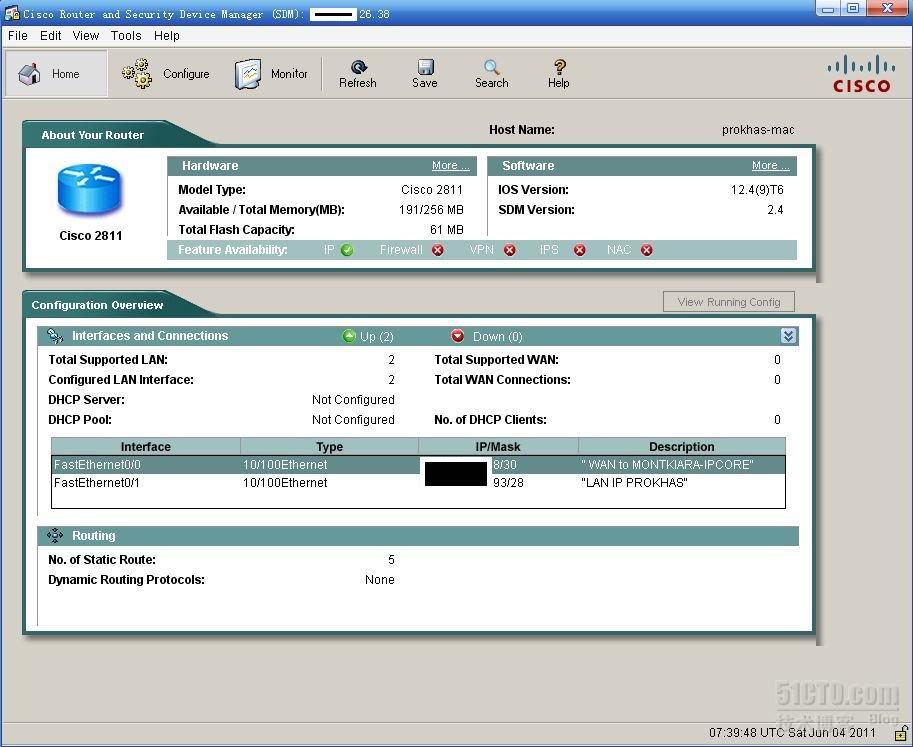

然后就显示SDM的管理界面，通过界面信息，得知这是一台CISCO 路由器，型号：2811，IOS版本：12.4，SDM版本：2.4 有0/0和0/1两个
串口在工作，一个是WLAN，另一个是LAN。
图5

因为网上很多都是模拟的SDM，这次碰到工作状态的SDM，所以我截取了多张图，没接触过的盆友可以看看。

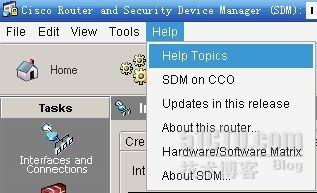

SDM上方的主菜单
图6 7 8 9 10

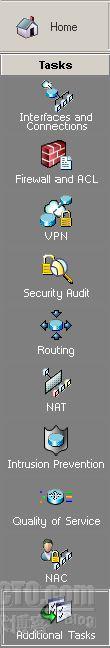

CONFIGURE控制组的左边图型菜单
图11

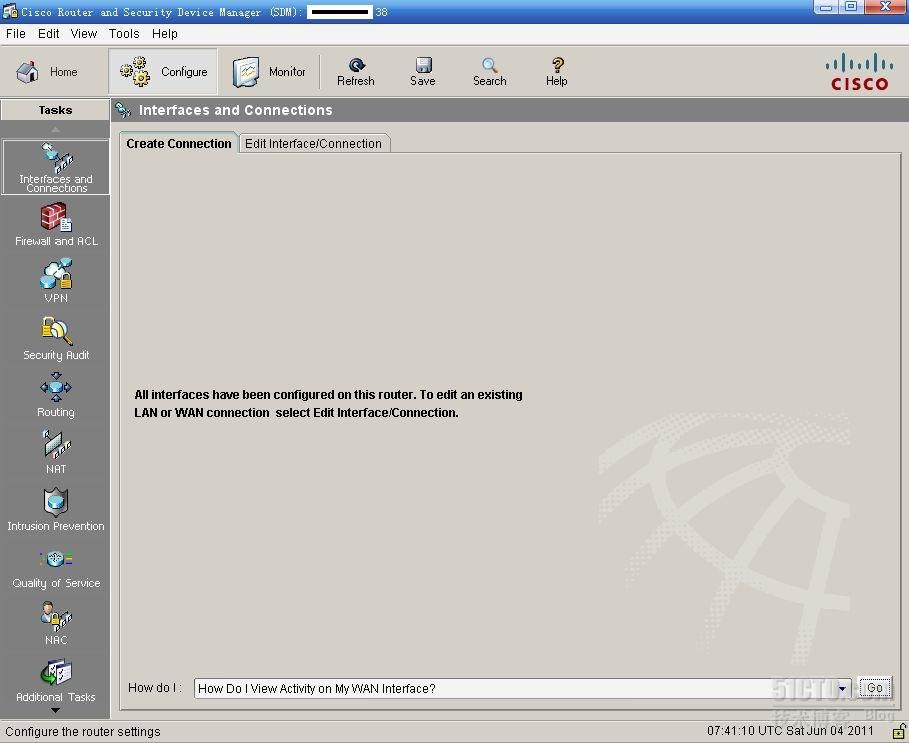

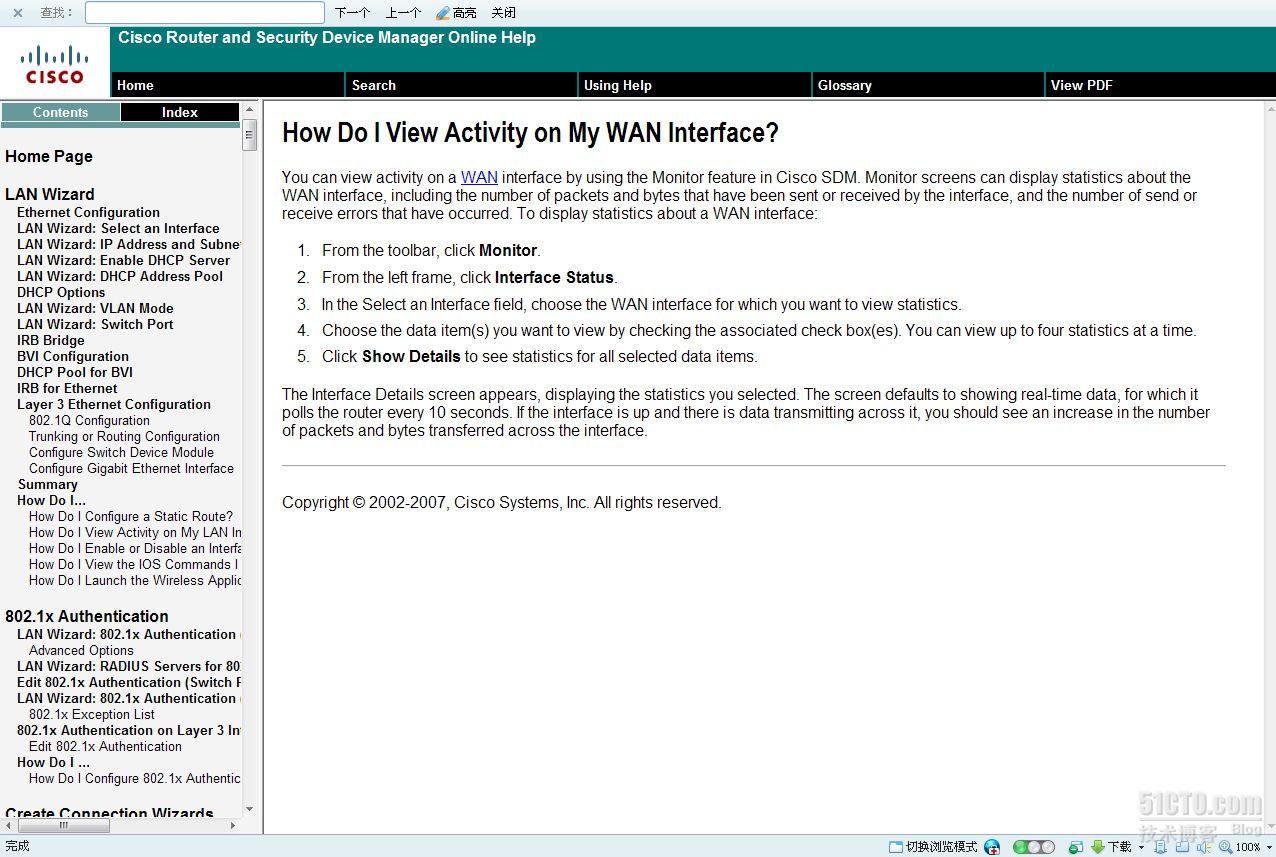

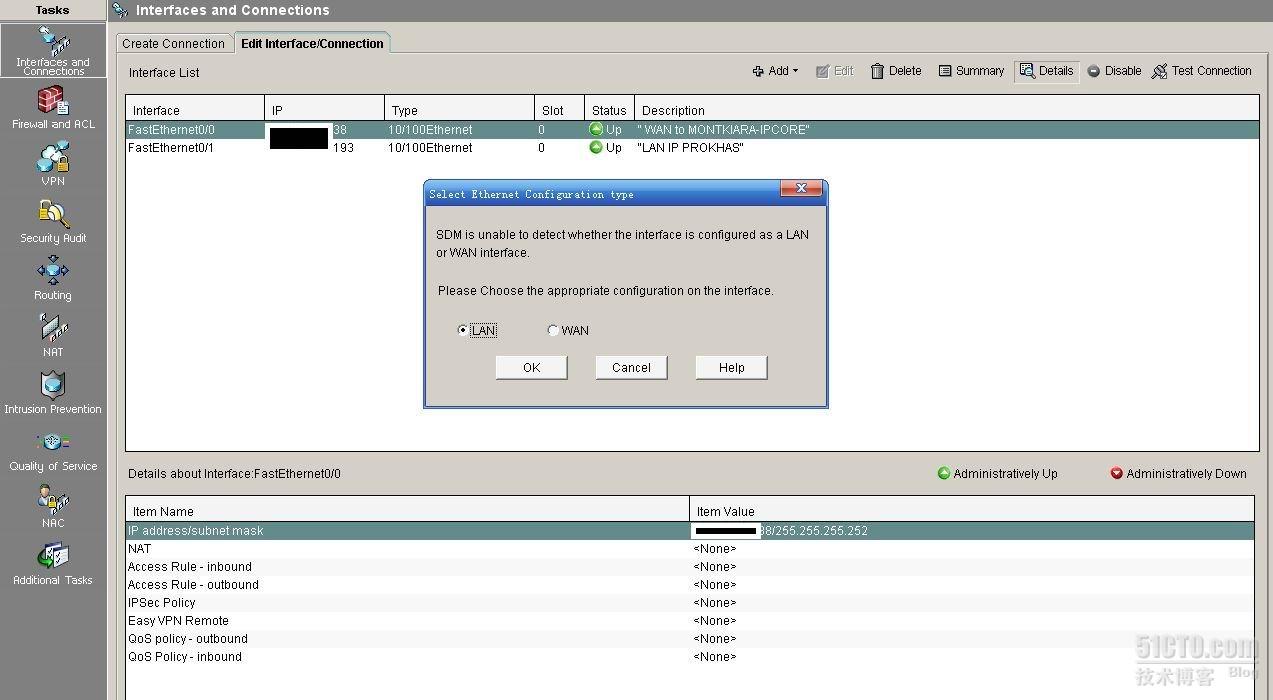

第一项 是接口和连接设置，不熟悉设置还有帮助提示，界面下方有 HOW DO I 选择相应的问题，按GO，就会有详细讲解。
图15 13 14

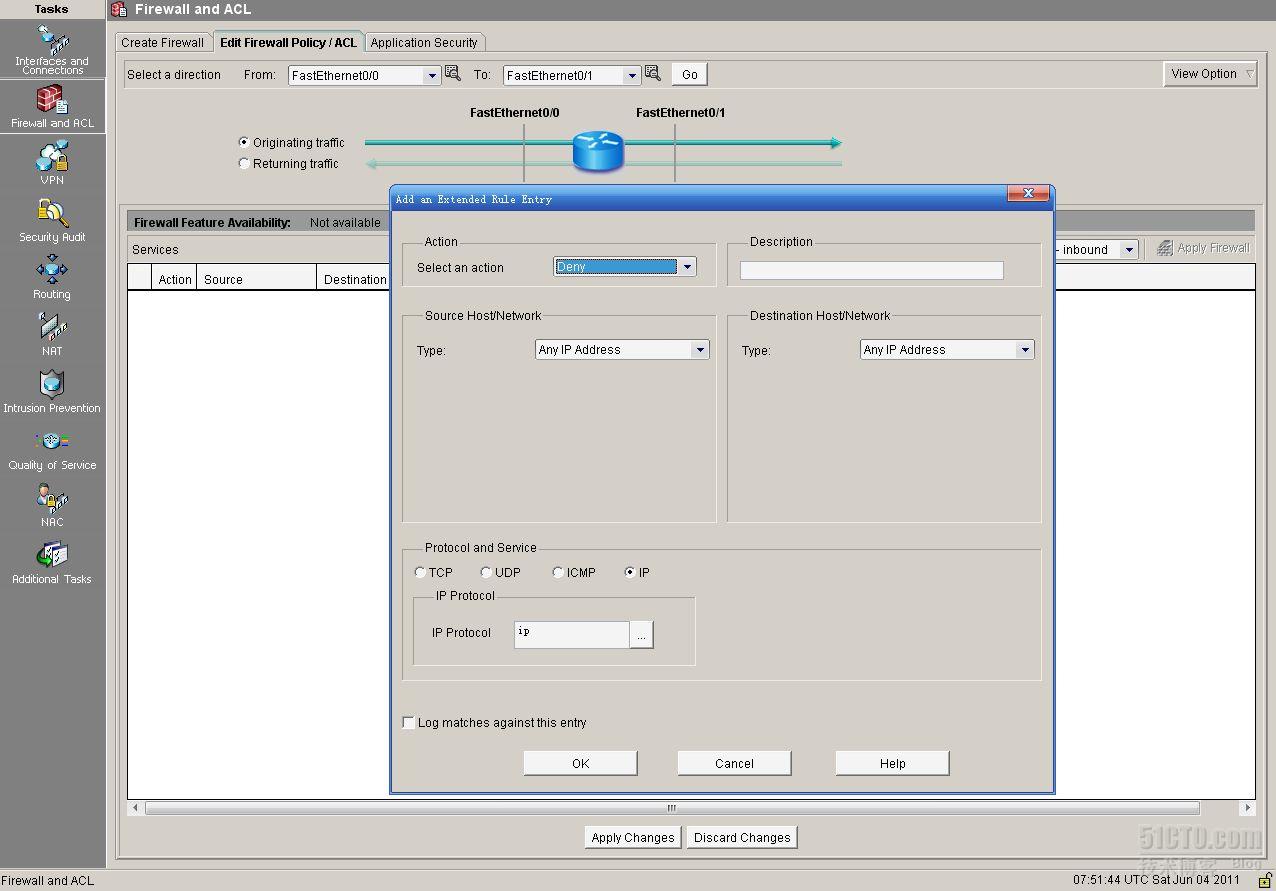

第二项 是防火墙和控制列表设置
图16

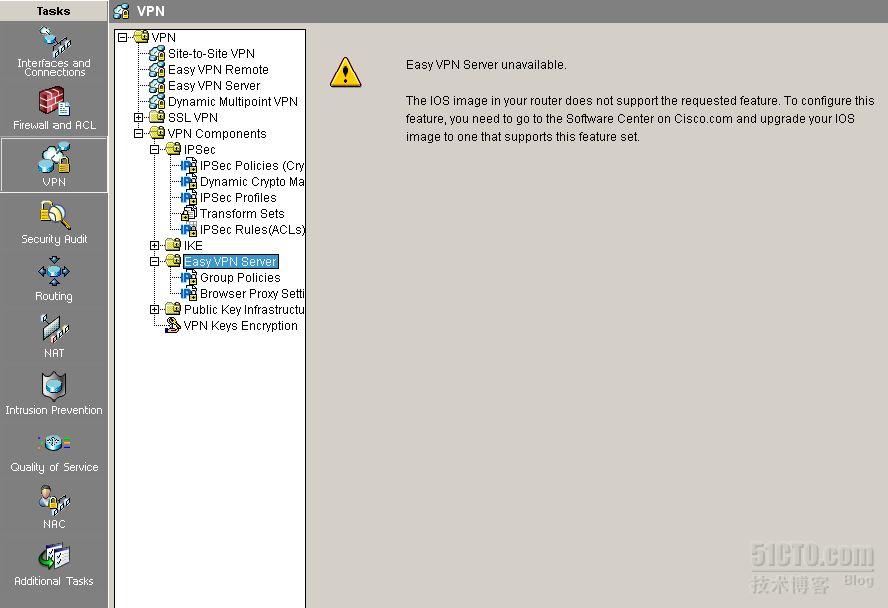

第三项 是×××设置，提示IOS版本不支持，需要更新后才能操作，那就先放一放，以后有时间再测试。
图17

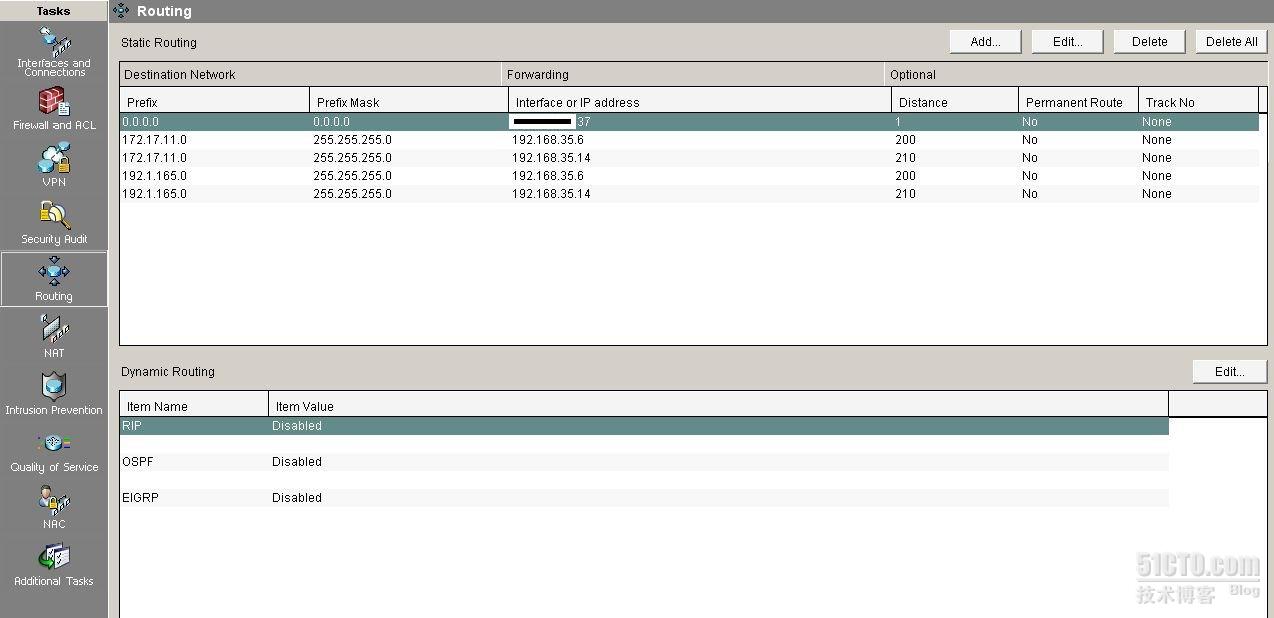

第四项 是静态路由表、动态路由表设置
图18

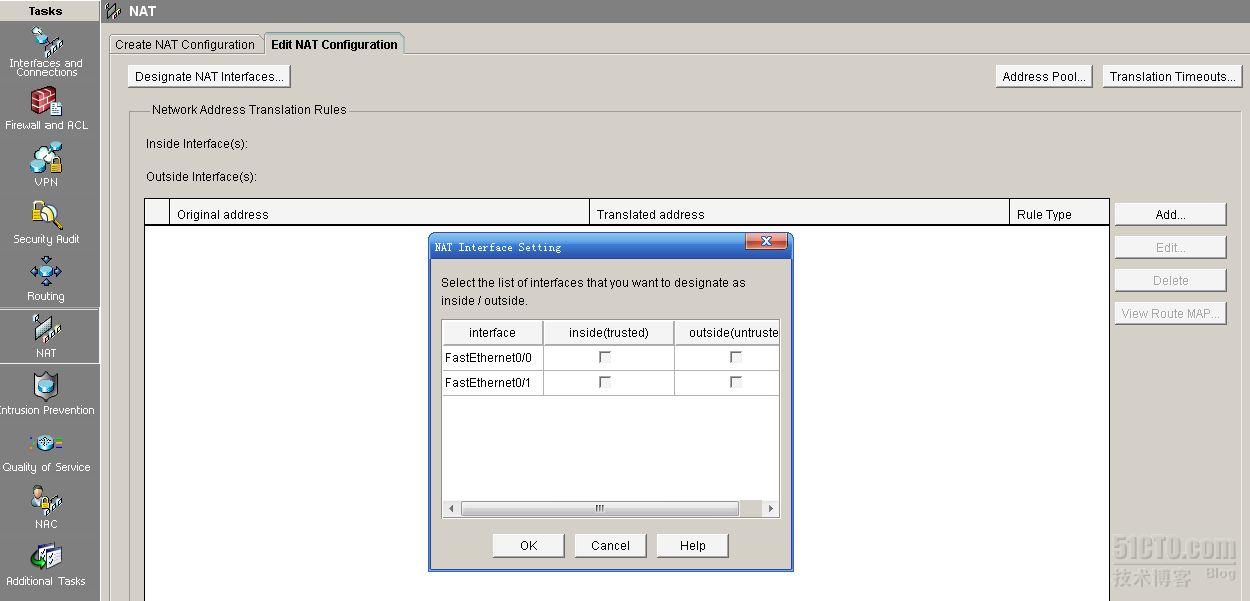

第五项 是NAT设置
图19

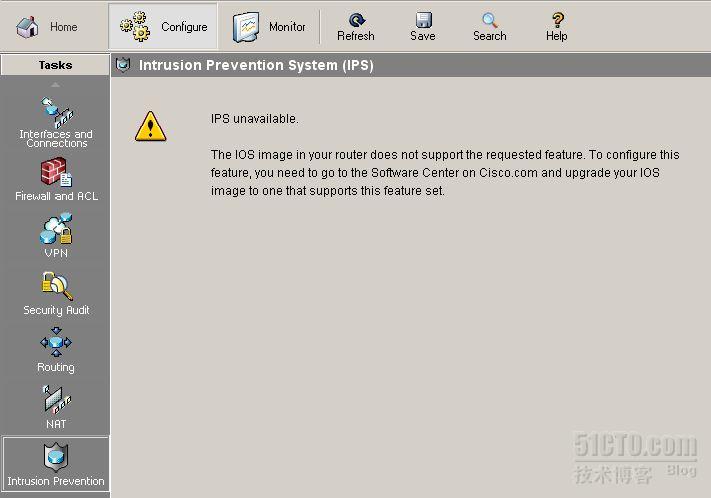

第六项 是***防御设置，IOS版本不支持。
图19.1

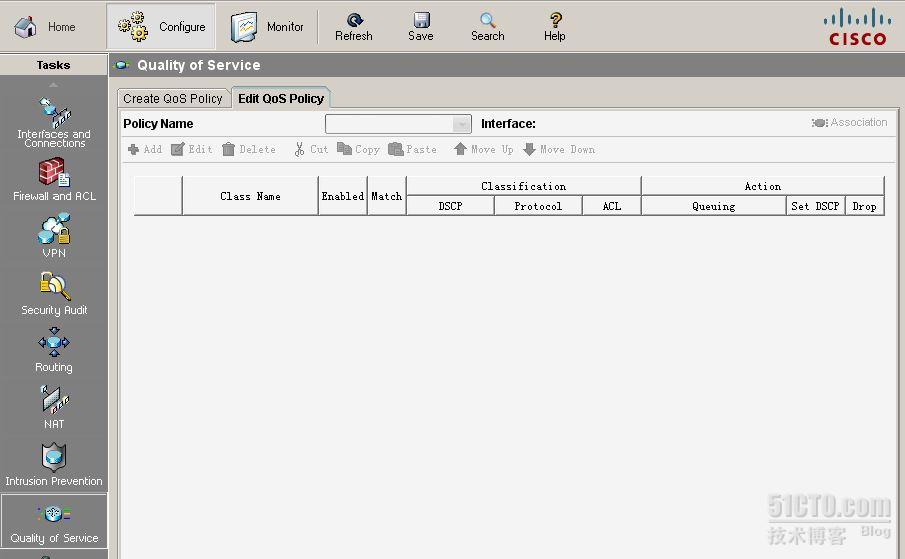

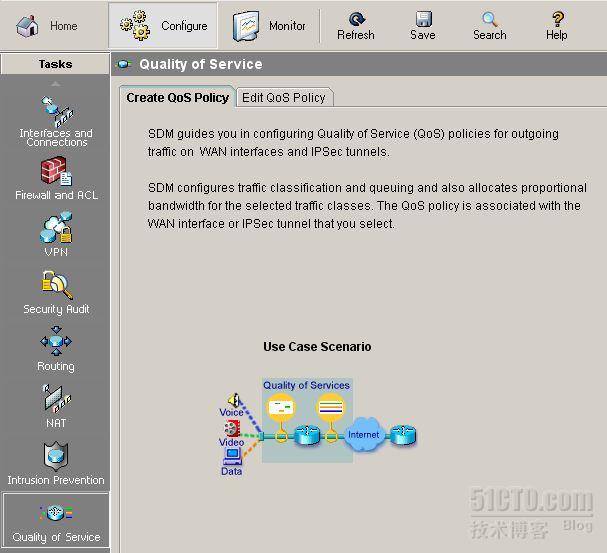

第七项 是QOS策略设置
图19.2 19.3

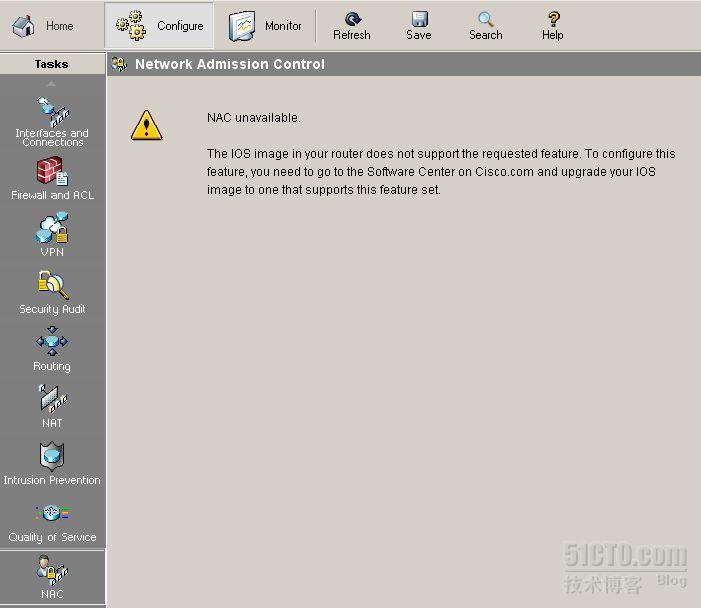

第八项 是NAC网络访问控制设置，IOS版本不支持。
图19.4

第九项 是附加任务设置，IOS版本不支持。

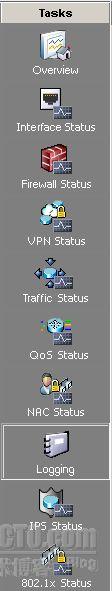

MONITOR控制组的左边图型菜单
图12

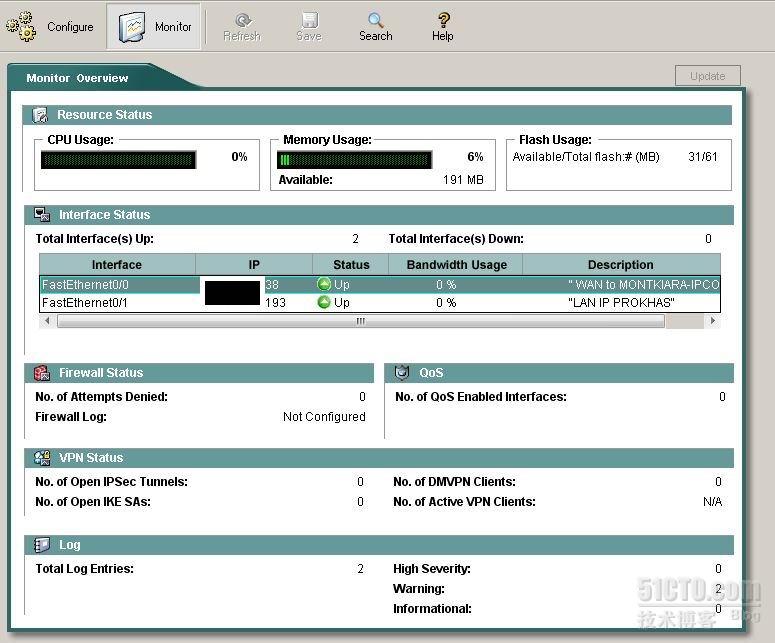

第一项 整体概述信息
图20

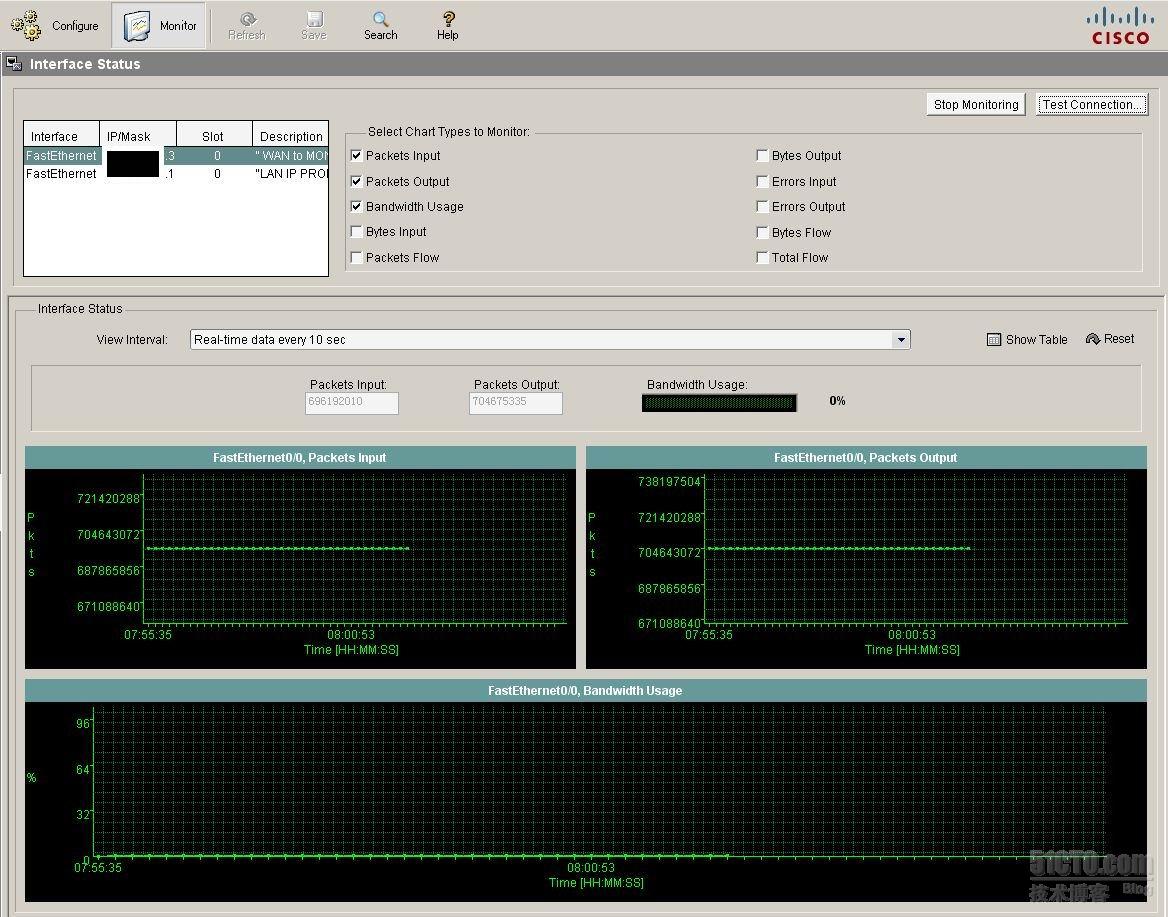

第二项 接口状态实时监控，网络工程师可以通过这个功能在家里实时的监控路由数据，接口进出数据流量等等。
图21

其他项目就包括防火墙状态、×××状态、路由TRAFFIC状态、QOS策略状态、网络访问控制状态、日志、***防御日志、协议状态等因为
IOS版本不支持，就不一一截图了。

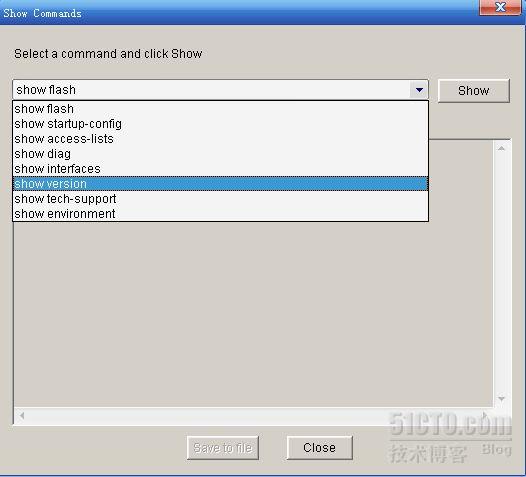

另外在主菜单里，还可以开启CMD或进行一些命令操作
图23

可以用三种方式更新SDM版本：1 CISCO网站 2 本地PC电脑 3 光盘
图24

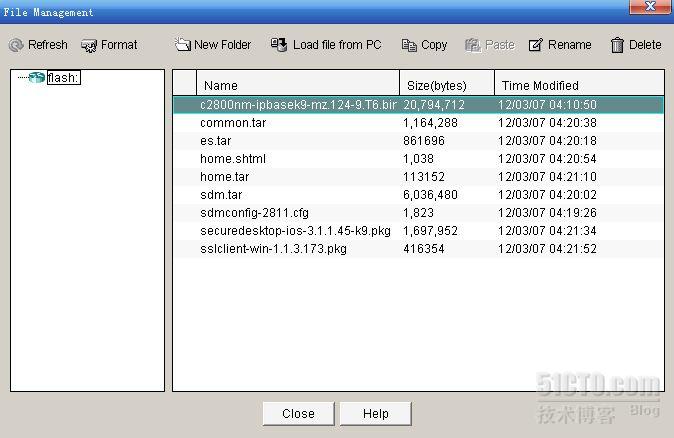

在FILE MANAGEMENT里可以浏览FLASH里的文件、创建文件夹、格式化FLASH（这个需谨慎）、Load file、copy and paste
图25

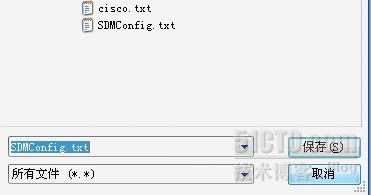

保存SDM CONFIG信息到本地PC，保存格式为TXT。
图26

好了，今天就写到这了，相信没接触过SDM的盆友都有了初步的认识。SDM管理软件可以远程操作，实时监控ROUTER的工作状态，就算管理员不在机房都能远程操作，建议为了安全，最好设置能允许远程连接的IP段，如果这台路由设置了的话，也就没有这篇文章了。anyway~~ SDM的确是网络工程师的好帮手。
