光线跟踪的目的是为了模拟自然现象：你能见到各种颜色是因为太阳发射出来的光线，经过各种自然物体的反射或折射后，最终进入你的眼睛。若我们暂时不去计较其他因素，所有的这些光线都应该是直线。

<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

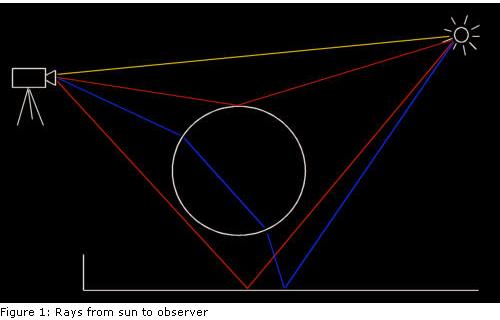

如图所示，黄色的光直接从太阳射入照相机中；红色的光线在跟场景发生发射后到达照相机，而蓝色的光线被玻璃球折射后命中照相机。图中没有画出的是那些无法到达观察者的光线，这些光线也是我们不从光源往照相机进行跟踪的原因，而是采用想反的路径。上图标识的是一种理想情形，因为光线的方向没有影响。

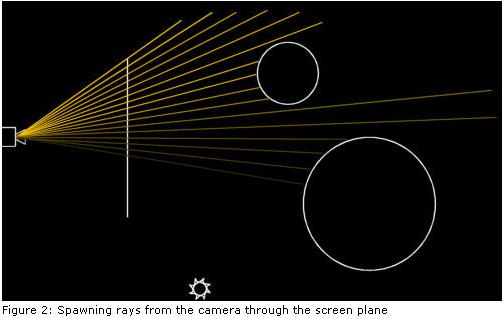

从上面我们得到一个启示：与其等待光源发射一条光线穿过一个目前颜色还是黑色的像素，不如我们自己从照相机发射光线去穿过平面的每个像素，去观察这些光线能击中几何体上的哪些像素。

// -----------------------------------------------------------

// Ray class definition

// -----------------------------------------------------------

class Ray

{

public:

Ray() : m_Origin( vector3( 0, 0, 0 ) ), m_Direction( vector3( 0, 0, 0 ) )

{};

Ray( vector3& a_Origin, vector3& a_Dir );

void SetOrigin( vector3& a_Origin )

{ m_Origin = a_Origin; }

void SetDirection( vector3& a_Direction )

{ m_Direction = a_Direction; }

vector3& GetOrigin()

{ return m_Origin; }

vector3& GetDirection()

{ return m_Direction; }

private:

vector3 m_Origin;//光线的起点

vector3 m_Direction;//光线的方向

};

一条光线有它的起点和方向。当从照相机发射光线时，起点一般是一个固定点，并且光线会穿过屏幕表面的像素。

// -----------------------------------------------------------

// Fires rays in the scene one scanline at a time, from left

// to right

// -----------------------------------------------------------

bool Engine::Render()

{

// render scene

vector3 o( 0, 0, -5 );

// initialize timer

int msecs = GetTickCount();

// reset last found primitive pointer

Primitive* lastprim = 0;

// render remaining lines

for ( int y = m_CurrLine; y < (m_Height - 20); y++ )

{ //逐条扫描线处理

m_SX = m_WX1;

// render pixels for current line

for ( int x = 0; x < m_Width; x++ )

{//对当前扫描线上的所有像素点处理

// fire primary ray

Color acc( 0, 0, 0 );

vector3 dir = vector3( m_SX, m_SY, 0 ) - o; //发射出的光线的方向

NORMALIZE( dir );

Ray r( o, dir );

float dist;

Primitive* prim = Raytrace( r, acc, 1, 1.0f, dist );

int red = (int)(acc.r * 256);

int green = (int)(acc.g * 256);

int blue = (int)(acc.b * 256);

if (red > 255) red = 255;

if (green > 255) green = 255;

if (blue > 255) blue = 255;

m_Dest[m_PPos++] = (red << 16) + (green << 8) + blue;

m_SX += m_DX;

}

m_SY += m_DY;

// see if we've been working to long already

if ((GetTickCount() - msecs) > 100)

{

// return control to windows so the screen gets updated

m_CurrLine = y + 1;

return false;

}

// all done

return true;

}

注意这段代码：

vector3 o( 0, 0, -5 );

vector3 dir = vector3( m_SX, m_SY, 0 ) - o;

NORMALIZE( dir );

Ray r( o, dir );

一条光线起始点在’o’,方向朝向屏幕平面上的一个位置，并且方向进行了单位化处理，从而建立了这条光线。

屏幕平面指的是一个漂浮在虚拟世界的一个矩形，用来表示屏幕。代码中它以原点为中心，宽为8个单位，高为6个单位，这对于800*600的分辨率是合适的。你可以对这个平面做各种处理：若你将它移开照相机，则光线的宽度就变窄，从而物体会在屏幕上变大。若你旋转这个平面（且照相机以它为中心），你会得到虚拟世界的另一种视图。

接下来，我们需要一个场景来进行光线跟踪。一个场景中包含各种元素：如球体和平面等几何物体。你也可以使用三角面片，并且用这些三角面片来构造其他各种元素。

元素Sphere和PlanePrim是从Primitive继承下来的，每个元素都有一个Material,并且都实现了方法Intersect和GetNormal.

// -----------------------------------------------------------

// Scene class definition

// -----------------------------------------------------------

class Scene

{

public:

Scene() : m_Primitives( 0 ), m_Primitive( 0 )

{};

~Scene();

void InitScene();

int GetNrPrimitives()

{ return m_Primitives; }

Primitive* GetPrimitive( int a_Idx )

{ return m_Primitive[a_Idx]; }

private:

int m_Primitives;

Primitive** m_Primitive;//保存的是指向各种元素的指针

};

void Scene::InitScene()

{

m_Primitive = new Primitive*[100];//最多100个立体元素

// ground plane

m_Primitive[0] = new PlanePrim( vector3( 0, 1, 0 ), 4.4f );

m_Primitive[0]->SetName( "plane" );

m_Primitive[0]->GetMaterial()->SetReflection( 0 );

m_Primitive[0]->GetMaterial()->SetDiffuse( 1.0f );

m_Primitive[0]->GetMaterial()->SetColor( Color( 0.4f, 0.3f, 0.3f ) );

// big sphere

m_Primitive[1] = new Sphere( vector3( 1, -0.8f, 3 ), 2.5f );

m_Primitive[1]->SetName( "big sphere" );

m_Primitive[1]->GetMaterial()->SetReflection( 0.6f );

m_Primitive[1]->GetMaterial()->SetColor( Color( 0.7f, 0.7f, 0.7f ) );

// small sphere

m_Primitive[2] = new Sphere( vector3( -5.5f, -0.5, 7 ), 2 );

m_Primitive[2]->SetName( "small sphere" );

m_Primitive[2]->GetMaterial()->SetReflection( 1.0f );

m_Primitive[2]->GetMaterial()->SetDiffuse( 0.1f );

m_Primitive[2]->GetMaterial()->SetColor( Color( 0.7f, 0.7f, 1.0f ) );

// light source 1

m_Primitive[3] = new Sphere( vector3( 0, 5, 5 ), 0.1f );

m_Primitive[3]->Light( true );

m_Primitive[3]->GetMaterial()->SetColor( Color( 0.6f, 0.6f, 0.6f ) );

// light source 2

m_Primitive[4] = new Sphere( vector3( 2, 5, 1 ), 0.1f );

m_Primitive[4]->Light( true );

m_Primitive[4]->GetMaterial()->SetColor( Color( 0.7f, 0.7f, 0.9f ) );

// set number of primitives

m_Primitives = 5;

}

这个方法中我们加入了一个地表平面，两个球体以及2个光源。

现在就开始跟踪光线了，首先来看下处理的伪代码：

For each pixel

{

Construct ray from camera through pixel

Find first primitive hit by ray

Determine color at intersection point

Draw color

}

为了确定光线命中的最近的一个元素，我们必须对其所有可能的交点做测试。

// -----------------------------------------------------------

// Naive ray tracing: Intersects the ray with every primitive

// in the scene to determine the closest intersection

// -----------------------------------------------------------

Primitive* Engine::Raytrace( Ray& a_Ray, Color& a_Acc, int a_Depth, float a_RIndex, float& a_Dist )

{

if (a_Depth > TRACEDEPTH) return 0;

// trace primary ray

a_Dist = 1000000.0f;

vector3 pi;

Primitive* prim = 0;

int result;

// find the nearest intersection

for ( int s = 0; s < m_Scene->GetNrPrimitives(); s++ )

{

Primitive* pr = m_Scene->GetPrimitive( s );

int res;

if (res = pr->Intersect( a_Ray, a_Dist ))

{

prim = pr;

result = res; // 0 = miss, 1 = hit, -1 = hit from inside primitive

}

// no hit, terminate ray

if (!prim) return 0;

// handle intersection

if (prim->IsLight())

{

// we hit a light, stop tracing

a_Acc = Color( 1, 1, 1 );

}

else

{

// determine color at point of intersection

pi = a_Ray.GetOrigin() + a_Ray.GetDirection() * a_Dist;

// trace lights

for ( int l = 0; l < m_Scene->GetNrPrimitives(); l++ )

{

Primitive* p = m_Scene->GetPrimitive( l );

if (p->IsLight())

{

Primitive* light = p;

// calculate diffuse shading

vector3 L = ((Sphere*)light)->GetCentre() - pi;

NORMALIZE( L );

vector3 N = prim->GetNormal( pi );

if (prim->GetMaterial()->GetDiffuse() > 0)

{

float dot = DOT( N, L );

if (dot > 0)

{

float diff = dot * prim->GetMaterial()->GetDiffuse();

// add diffuse component to ray color

a_Acc += diff * prim->GetMaterial()->GetColor() * light->GetMaterial()->GetColor();

}

// return pointer to primitive hit by primary ray

return prim;

}

其中这段代码：

// find the nearest intersection

for ( int s = 0; s < m_Scene->GetNrPrimitives(); s++ )

{//对所有的元素做测试

Primitive* pr = m_Scene->GetPrimitive( s );

int res;

if (res = pr->Intersect( a_Ray, a_Dist ))

{//找到第一个命中的元素

prim = pr;

result = res; // 0 = miss, 1 = hit, -1 = hit from inside primitive

}

对场景中的所以元素做循环处理，为每个元素调用其Intersect方法，这个方法以一条光线为参数，返回一个整数表明是命中还是没有命中，以及相交的距离是在体内还是体外。除此以外还会记录下最近相交的记录。

一旦我们知道光线命中的是那个元素，那么就可以来计算光线的颜色了。若只是简单地使用元素的材质颜色就太简单了，并且结果颜色也很枯燥。因此，我们使用两个点光源来计算散射阴影。

// determine color at point of intersection

pi = a_Ray.GetOrigin() + a_Ray.GetDirection() * a_Dist;

// trace lights

for ( int l = 0; l < m_Scene->GetNrPrimitives(); l++ )

{

Primitive* p = m_Scene->GetPrimitive( l );

if (p->IsLight())

{

Primitive* light = p;

// calculate diffuse shading

vector3 L = ((Sphere*)light)->GetCentre() - pi;

NORMALIZE( L );

vector3 N = prim->GetNormal( pi );

if (prim->GetMaterial()->GetDiffuse() > 0)

{

float dot = DOT( N, L );//点积

if (dot > 0)

{

float diff = dot * prim->GetMaterial()->GetDiffuse();

// add diffuse component to ray color

a_Acc += diff * prim->GetMaterial()->GetColor() * light->GetMaterial()->GetColor();

}

这段代码计算从相交点(pi)到光源(L)的向量，并用这个向量和相交点的单位向量的叉积来计算出光源的亮度。这个计算出的亮度是元素朝向光源的那一点被光源照亮，而其他点就是阴暗的了。叉积大于0为了防止面与光源反向。

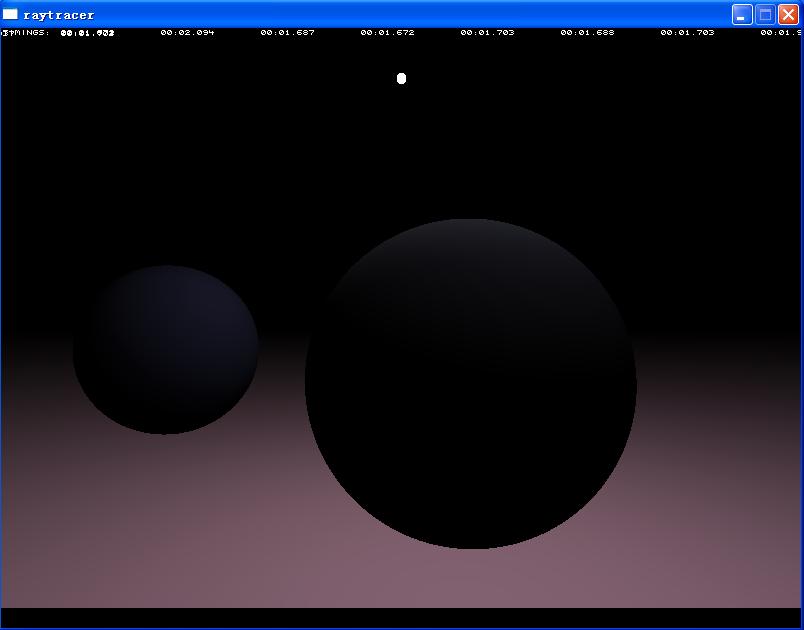

好了，这一篇就到这里了，没有反射，没有折射，更没有加入阴影，这些东东在后续的文章中会慢慢加入的，而这只是最简单的一个光线跟踪而已
