基本BGP实验布署<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

基本知识：

BGP类型分为：EBGP和IBGP。EBGP就是在不同AS（autonoous system）间的BGP，而IBGP就是在同一个AS内的BGP。有的时候也可以说是两台连接且运行BGP协议的设备所属关系。

BGP是路径矢量协议（path-vector）, 可以从一个AS到另一个AS，在不同的AS中进行选路。在该协议中，是封装在TCP报文中，因而在BGP建立邻居时候，需要手工建立，而且非常可靠，其使用的是TCP的端口为：179。



Helllo包： 试探建立邻居

Open包： 完整建立邻居

Keepaliove包： 维持邻居关系，默认每60S发送一次keepalive 包。



在BGP中，有丰富的属性，也就是在用来衡量PATH的标准，也就是以前所说的metric值差不多。真正想学好BGP，建议大家去查看BGP手册，以及BGP的相关文档。即使不是官方，其实有很多IE的整理的笔记是非常好的。当然，我会跟大家一起去学习。

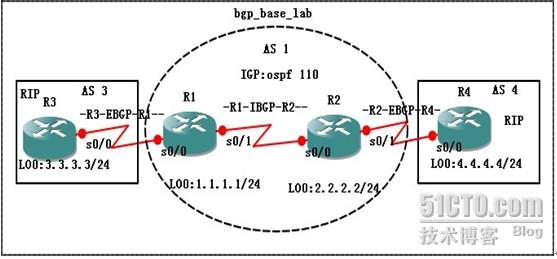

接下来作个实验：
R1配置：（R2、R3、R4类似）

interface Loopback0

 ip address 1.1.1.1 255.255.255.0     /*建立一个LO0口，用于测试以及在IBGP建立邻居时使用。*/



interface Serial0/0

 ip address 13.1.1.1 255.255.255.0

 clock rate 2000000

!

interface Serial0/1

 ip address 12.1.1.1 255.255.255.0

 clock rate 2000000

!

router ospf 110                        /* 在R1上   启用OSPF，进程为110*/

log-adjacency-changes                  /* 在OSPF中，此命令默认打上的，当邻居状态变化时候，会弹出提示 */

 redistribute bgp 1 metric 6 subnets        /* 把BGP重分布在OSPF中 */

 network 1.1.1.0 0.0.0.255 area 0          /* 宣告OSPF的NET */

 network 12.1.1.0 0.0.0.255 area 0

!

router bgp 1                           /* 启用BGP，其AS为1 */

 no synchronization                     /* 关闭同步， */

 bgp router-id 1.1.1.1                   /*BGP的RID  */

 bgp log-neighbor-changes               /* 当BGP邻居状态变化时，会有提示信息 */

 redistribute connected metric 2           /* 在BGP中，分布直连路由，且metric为2*/

 redistribute ospf 110 metric 3            /* 把OSPF学到的路由重分布到BGP */

 neighbor 12.1.1.2 remote-as 1            /* 和R2建立IBGP关系 */

 neighbor 12.1.1.2 update-source Loopback0 /* IBGP，建议使用环回口建立邻居*/

 neighbor 12.1.1.2 next-hop-self           /*告诉R2，路由更新源是R1自己*/

 neighbor 13.1.1.3 remote-as 3            /* 和R3建立EBGP关系 */

 no auto-summary                      /* 关闭自动汇总*/

!

ip classless

ip route 0.0.0.0 0.0.0.0 13.1.1.3            /* 指定默认路由，下一跳指向R3 */



   这个时候，为什么不把R2 、R3、 R4 的配置show 出来，那是如果理解了都是一样的配置原理。

那么在完成配置之后，开始来查看相关信息吧：

1，show  ip  bgp  neighbor

默认情况下，你可以看见两个邻居，一个是R3 另一个是R2。

2，bgp log-neighbor-changes

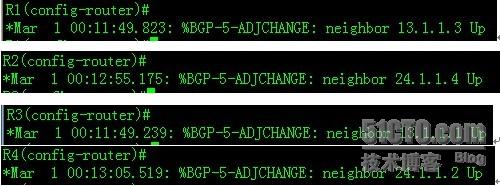

当BGP连接成功时，你将看见如下类似的提示信息：



这是在BGP建立邻居的时的一个提示信息，也就是上述的实验中使用：

 bgp log-neighbor-changes 后的作用。

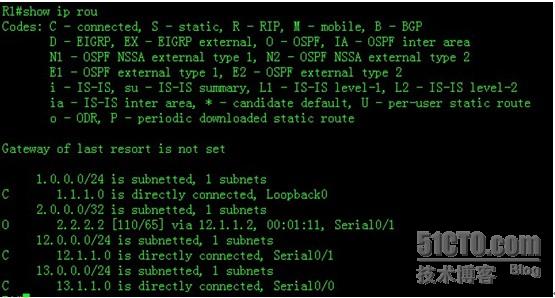

3，show  ip  route当我们在IBGP中运行一个OSPF 后我们去看看路由表有没有条目：

这个表的信息，跟平常运行OSPF 的效果没有区别，不是说运行BGP了吗 ？怎么没有看见BGP学到条目啊？

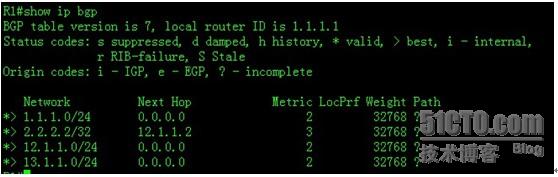

等等 ，我们使用show  ip  bgp 看看：

确实在BGP的表中确实有从BGP学来的路由，那怎么没有看见写入路由表呢？

对了，BGP只是种路由协议，那么怎么把BGP导出来？记得redistribute吗 ？在这个地方我们用双向重分布的方法来做。(R1上)

redistribute connected metric 2         /* 在BGP中，重分布直连路由，且metric为2*/

redistribute ospf 110 metric 3          * 在BGP中，重分OSPF路由，且metric为3

router ospf 110

redistribute bgp 1 metric 6 subnets         /* 在OSPF中，重分布bgp，且metric为6*/

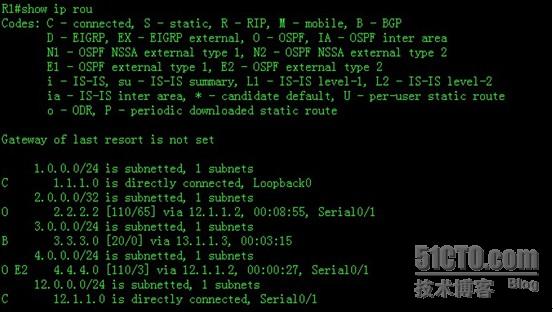

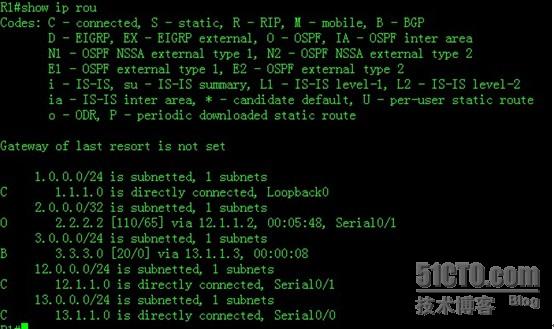

  按照上述方法把R1和R3重分布以后，那么我们可以来路由表的情况：


按照上述方法把R2和R4重分布以后，那么我们可以来路由表的情况：


比较下，那么是不从R4学来，4.4.4.0/24的路由，当然在R2上也会有3.3.3.0/24的路由信息。




那么既然都学到了目标网路的路由了，是不是就可以PING通了呢？

试试：

<?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" />Ping 4.4.4.4 source 3.3.3.3



结果没有通，这是为什么呢 ？

那是因为在尽管已经建立好了邻居，但没有通告R1 和R3的路由，R2 和R4的路由，所以 要写一条路由，我在这就写默认的路由。只要指向对方就行，我们可以假设，R1 和R3之间还有很多设备，我们不管了，其实就是说，只要EBGP邻居通就行。

看看：

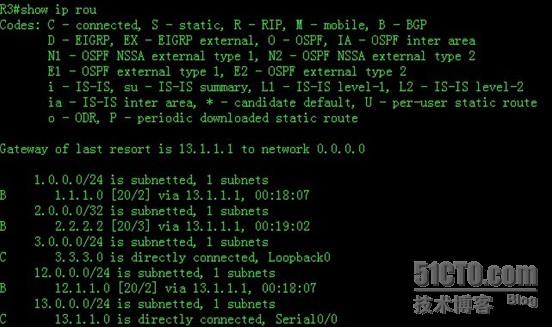

这样的话，你看多了一条默认路由，赶紧测试下吧：

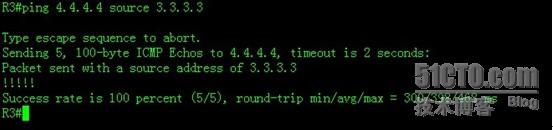

Ping 4.4.4.4 source 3.3.3.3



通了，感觉很不容易吧，呵呵！

当然必要高兴，这只是NP阶段的一个小实验而已，加油！在这其实大多数是我本人的自学的实验小笔记，若有错误，请指正。
