Chisel3 - 模块

https://mp.weixin.qq.com/s/2vjM-gcauvHnn6KJzlOm4g



Chisel的模块和Verilog的模块很相似，都用来定义模块结构（hierarchical structure）。



Chisel的模块定义，包含三部分内容：

a. 继承自Module类；

b. 定义模块输入输出接口（继承自Bundle）；

c. 把内部各部分与输入输出接口连接起来；



参考链接：

https://github.com/freechipsproject/chisel3/wiki/Modules



示例：

class Mux2 extends Module {

val io = IO(new Bundle{

val sel = Input(UInt(1.W))

val in0 = Input(UInt(1.W))

val in1 = Input(UInt(1.W))

val out = Output(UInt(1.W))

})

io.out := (io.sel & io.in1) | (~io.sel & io.in0)

}



1. 继承Module类



如示例中：

class Mux2 extends Module



在Mux2类的定义中，val io是Mux2类的成员。代码：io.out := (io.sel & io.in1) | (~io.sel & io.in0) 定义了模块内部电路结构。



2. 定义输入输出接口



val io = IO(new Bundle{

val sel = Input(UInt(1.W))

val in0 = Input(UInt(1.W))

val in1 = Input(UInt(1.W))

val out = Output(UInt(1.W))

})

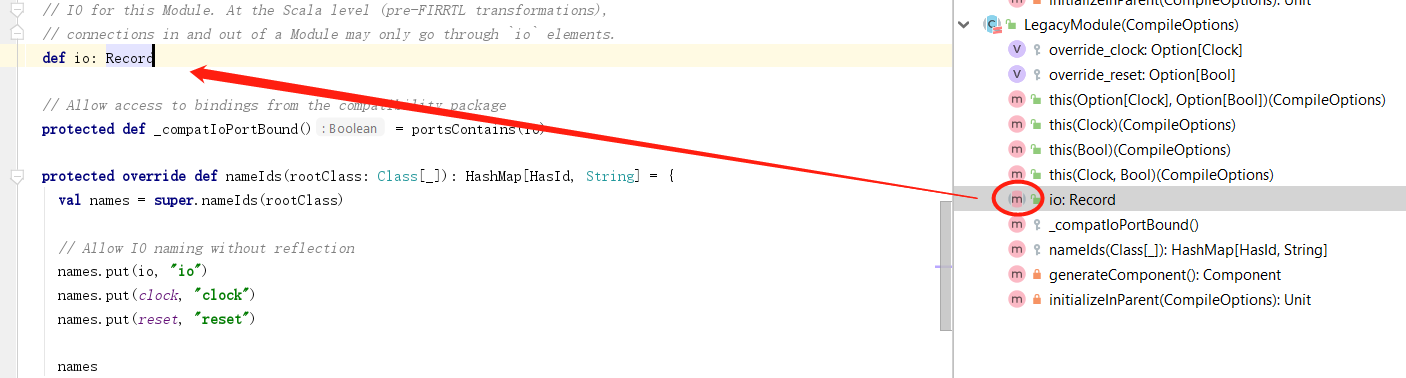

Module中定义了io，作为抽象成员存在，任何子类都要实现这个成员。

​​



使用IO方法包裹，IO方法记录入参的信息：

​​



实现一个匿名的Bundle子类，并定义数据成员。这个子类作为IO方法的参数，被绑定为模块的输入输出端口。



3. 连接内部子电路



代码行：io.out := (io.sel & io.in1) | (~io.sel & io.in0) 描述Mux2模块内部结构，并把输入输出连接起来。



需要注意的是io.out := (io.sel & io.in1) | (~io.sel & io.in0)直接是一行代码，写在类的定义中。这与Java中类的定义不同。形式上相当于Java中用static包裹住的静态代码，但效果上相当于构造方法中的代码。即在每一次new一个Mux2对象的时候，都会执行这一段代码。（Java类中的static代码块只在类加载时执行）

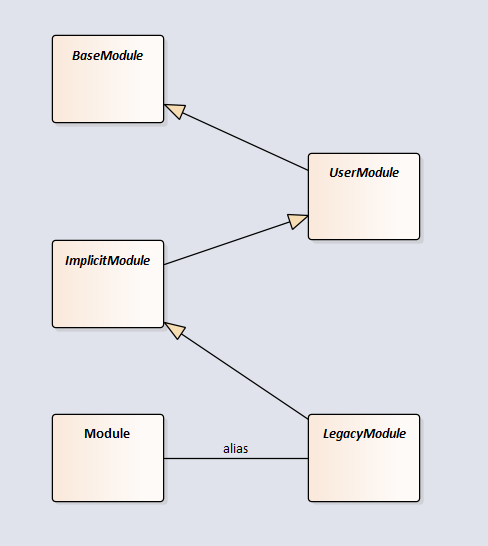

4. Chisel3中Module相关类的类图



​​
