使用三层交换代替路由分别使vlan10与vlan20相通，与路由器之间设置静态路由使三台pc机相通...

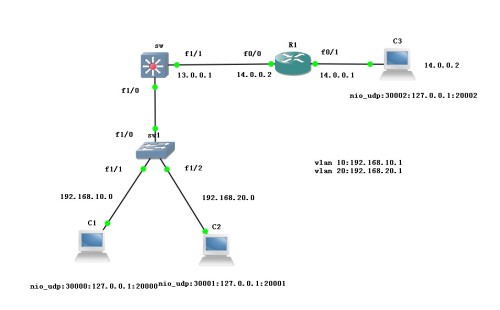

拓扑图：使用三层交换代替路由分别使vlan10与vlan20相同，与路由器直接的静态路由。

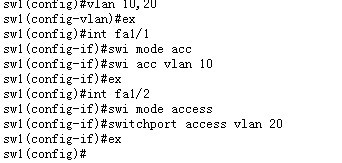

第一步：二层交换机配置vlan10，vlan20 分别将sw1的f1/1,f1/2接口分别加入vlan10，vlan20内。

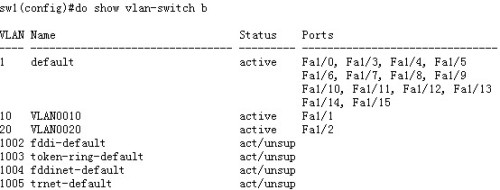

查询vlan配置结果。

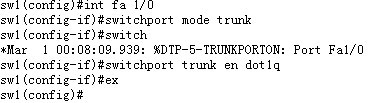

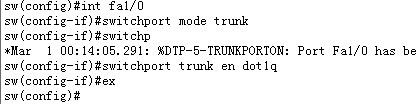

第二步：二层交换机sw1，f1/0做trunk，三层sw，f1/0做相同trunk

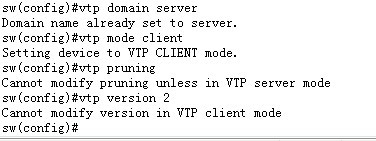

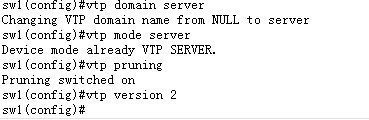

第三步：二层sw1做vtp server，三层sw做vtp client，vtp取名server，可以让三层学习到二层的vlan。

第四步：使二层与三层的f1/0,f1/0两个接口双工一致，并且开启三层交换sw的路由功能。

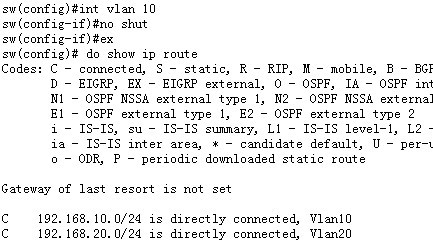

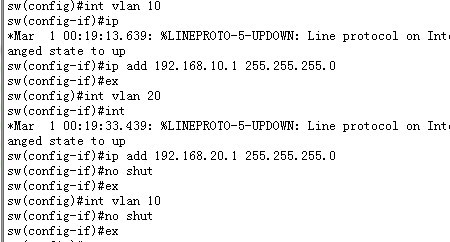

第五步：在三层配置vlan10,20 的ip，当做pc1,2的网关，和查询vlan ip地址。

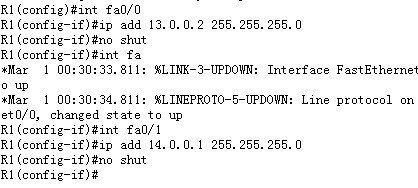

第六步：为r1路由两个接口分别配置ip地址：13.0.0.2和14.0.0.1，和三层swf1/1接口分别配置ip地址：13.0.0.1。

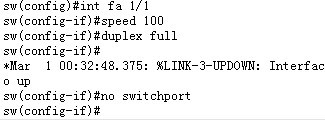

第七步：r1和三层sw两个接口配置相同双工模式，和关闭三层交换接口的交换功能。

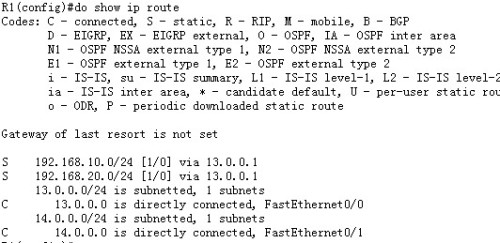

第八步：在路由器r1上面配置pc1，pc2两个段落的静态路由，和查询静态路由。

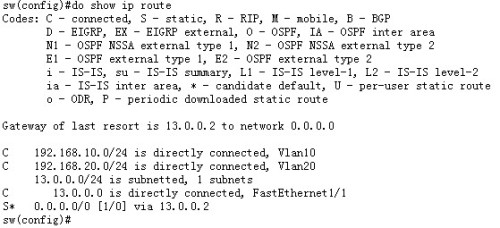

第九步：在三层sw上面关闭接口f1/1的交换功能，并配置pc2段落的默认路由，并且查询。

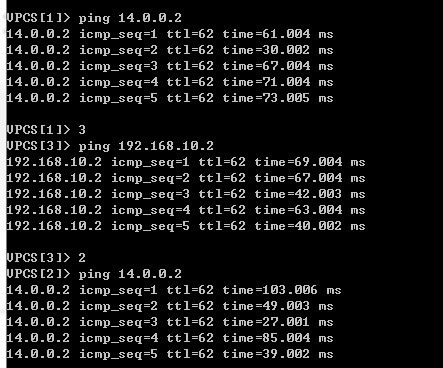

第十步：测试三台pc机互通。
