vlan

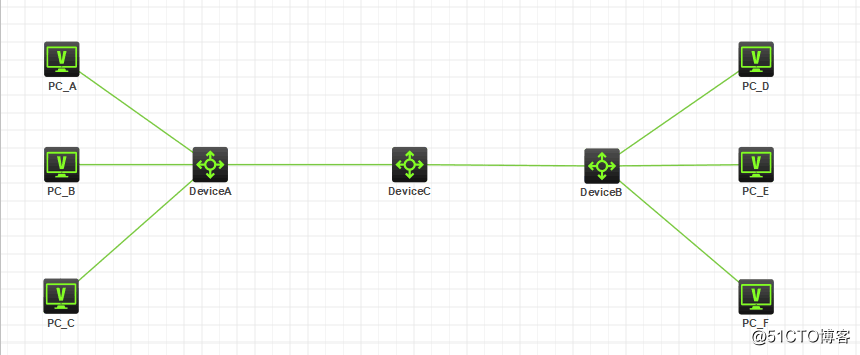

组网情况：
PC_A连接到DeviceA的 g1/0/1;PC_B连接到DeviceA的 g1/0/2;PC_C连接到DeviceA的 g1/0/3;
PC_D连接到DeviceB的 g1/0/1;PC_E连接到DeviceB的 g1/0/2;PC_F连接到DeviceB的 g1/0/3;
DeviceA的g1/0/1属于vlan10, g1/0/2属于vlan20, g1/0/3属于vlan30;g1/0/24为trunk模式

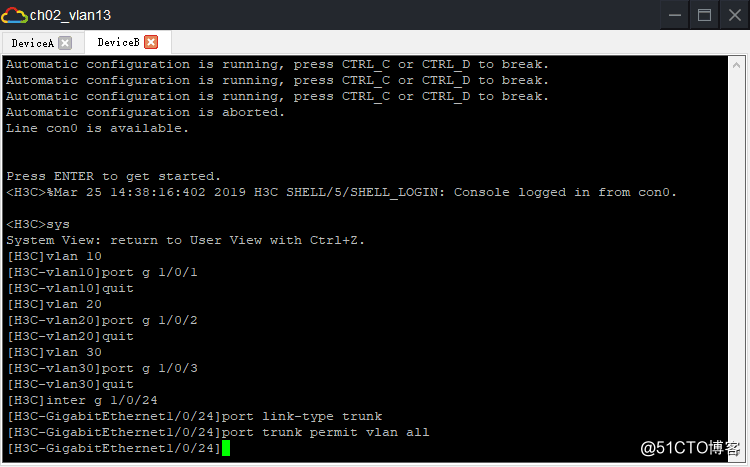

DeviceB的g1/0/1属于vlan10, g1/0/2属于vlan20, g1/0/3属于vlan30;g1/0/24为trunk模式
DeviceC的g1/0/23连接到DeviceA的g1/0/24; g1/0/24连接到DeviceB的g1/0/24

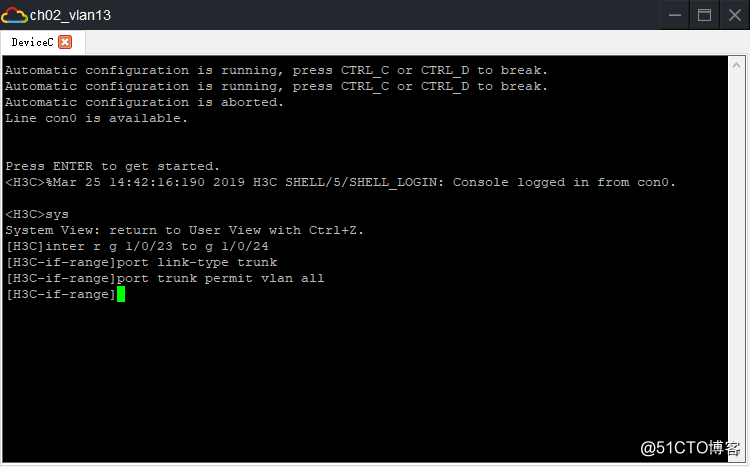

DeviceC的g1/0/23和g1/0/24都为trunk模式
