[笔记] Frequncy Divider

Abstract

　　本文讨论FPGA设计中最常用的分频器的设计，奇数分频，偶数分频，小数分频；

Introduction

　　偶数分频：如进行N倍偶数分频，那么可以通过由待分频的时钟触发计数器计数，当计数器从0计数到N/2-1时，输出时钟进行翻转，并给计数器一个复位信号，使得下一个时钟从零开始计数。以此循环下去。这种方法可以实现任意的偶数分频。

　　clkdiv_even.v

//clkdiv_24,n=12
module clkdiv_even(
//	input
input clk_50,
input rst_n,
//	output
output reg clkdiv_even
);

parameter	PERIOD = 24,
			PULSEWIDTH = 12,
			SIZE =5;	//24=11000,共5位;

reg[SIZE-1:0] cnt;

always@(posedge clk_50 or negedge rst_n)
	if(!rst_n)
		cnt <= 0;
	else if(cnt < PERIOD-1)
		cnt <= cnt+1;
	else
		cnt <= 0;

always@(posedge clk_50 or negedge rst_n)
	if(!rst_n)
		clkdiv_even <= 0;
	else if(cnt < PULSEWIDTH)	//	由此得到占空比为50%
		clkdiv_even <= 1;
	else
		clkdiv_even <= 0;

endmodule

　　clkdiv_even.vt

`timescale 1 ns/ 1 ns
module clkdiv_even_vlg_tst();
// constants
// general purpose registers

reg clk_50;
reg rst_n;
// wires
wire clkdiv_even;

// assign statements (if any)
clkdiv_even i1 (
// port map - connection between master ports and signals/registers
	.clk_50(clk_50),
	.clkdiv_even(clkdiv_even),
	.rst_n(rst_n)
);

parameter PERIOD = 20;

initial
begin
	clk_50 = 0;
	#1000 rst_n = 0;
	#10000 rst_n = 1;
	forever
	#(PERIOD/2) clk_50 = ~clk_50;
end

endmodule

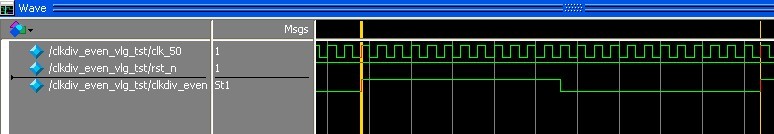

　　simulation wave



 　　奇数分频：用两个计数器，一个由输入时钟上升沿触发，一个由输入时钟下降沿触发，最后两个计数器输出相或。

　　clkdiv_odd.v

//clkdiv13,n=7;
module clkdiv_odd(
//	input
input clk_50,
input rst_n,
//	output
output clkdiv13
);

parameter	PERIOD = 13,
			PULSEWIDTH = 6.5,
			SIZE = 4;	//13=1101;

reg[4:0] cnt1,cnt2;
reg clkout1,clkout2;

always@(posedge clk_50 or negedge rst_n)
	if(!rst_n)
		begin
			clkout1 <= 0;
			cnt1 <= 0;
		end
	else
		begin
			if(cnt1 == PERIOD-1)
				cnt1 <= 0;
			else
				cnt1 <= cnt1+1;
			if(cnt1<(PERIOD-1)/2)
				clkout1 <= 1;
			else
				clkout1 <= 0;
		end

always@(negedge clk_50 or negedge rst_n)	//clk_50下降沿触发
	if(!rst_n)
		begin
			clkout2 <= 0;
			cnt2 <= 0;
		end
	else
		begin
			if(cnt2 == PERIOD-1)
				cnt2 <= 0;
			else
				cnt2 <= cnt2+1;
			if(cnt2<(PERIOD-1)/2)
				clkout2 <= 1;
			else
				clkout2 <= 0;
		end

assign clkdiv13 = clkout1|clkout2;

endmodule

 　　simulation wave

　　奇数分频两种方法总结：(Refer to http://blog.sina.com.cn/s/blog_4b03202d0100at7i.html)

　　一、对于实现占空比为50%的N倍奇数分频，首先进行上升沿触发进行模N计数，计数选定到某一个值进行输出时钟翻转，然后经过（N-1）/2再次进行翻转得到一个占空比非50%奇数n分频时钟。再者同时进行下降沿触发的模N计数，到和上升沿触发输出时钟翻转选定值相同值时，进行输出时钟时钟翻转，同样经过（N-1）/2时，输出时钟再次翻转生成占空比非50%的奇数n分频时钟。两个占空比非50%的n分频时钟相或运算，得到占空比为50%的奇数n分频时钟。

　　二、对进行奇数倍n分频时钟，首先进行n/2分频（带小数，即等于(n-1)/2+0.5），然后再进行二分频得到。得到占空比为50%的奇数倍分频。

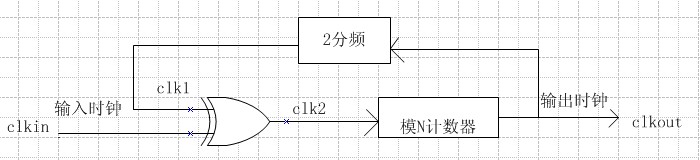

　　半整数分频:

　　clkdiv_npn.v

//	clkdiv_5.5
module clkdiv_npn(
//	input
input clk_50,
input rst_n,
//	output
output reg clkdiv_out
);
reg clk1;
wire clk2;
integer count;	//Count为N的值
xor xor1(clk2,clk_50,clk1);	//clk2:output,

always@(posedge clkdiv_out or negedge rst_n)	//clkdiv_out 2分频
	if(!rst_n)
		clk1 <= 1'b0;
	else
		clk1 = ~clk1;

always@(posedge clk2 or negedge rst_n)
	if(!rst_n)
		begin
			count <= 0;
			clkdiv_out <= 1'b0;
		end
	else if(count == 5)	//计数到5时clkdiv_out输出1
		begin
			count <= 0;
			clkdiv_out <= 1'b1;
		end
	else
		begin
			count <= count+1;
			clkdiv_out <= 1'b0;
		end

endmodule

 　　simulation wave
