CCNA--LAB-6：配置ACL(访问控制列表-经典实例)



<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />







<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" />

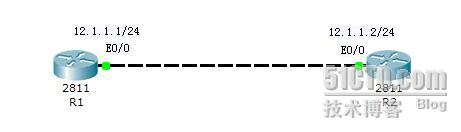

拓扑如上：两台路由器，已经配置好了IP地址，并且都已经启用了TELNET，密码为cisco .





实验一：我们都知道PING是双向的，但我们灵活应用ACL使R1可以拼通R2，但是R2不能拼通R1 ！









步骤1：测试在R1拼R2与在R2拼R1



r1#ping 12.1.1.2

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.1.1.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms
r1#



r2#ping 12.1.1.1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.1.1.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/3/4 ms
r2#











步骤2：在R1上写ACL并应用在接口



r1(config)#access-list 100 permit icmp host 12.1.1.2 host 12.1.1.1 echo-relay

--允许12.1.1.2到12.1.1.1 返回的包，意思就是如果12.1.1.2回12.1.1.1的包就允许，而12.1.1.2主动发起的拼包就不允许。

r1(config)#interface e0/0
r1(config-if)#ip access-group 100 in     --进入接口并启用ACL 100









步骤3：验证R1拼R2与R2拼R1



r1#ping 12.1.1.2

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.1.1.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms
r1#



r2#ping 12.1.1.1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.1.1.1, timeout is 2 seconds:
U.U.U
Success rate is 0 percent (0/5)
r2#











实验二：使R1能TELNET进R2，而R2不能TELNET进R1









步骤1：在R1与R2测试相互TELNET对方


r1#telnet 12.1.1.2
Trying 12.1.1.2 ... Open


User Access Verification

Password:
r2>






r2#telnet 12.1.1.1
Trying 12.1.1.1 ... Open


User Access Verification

Password:
r1>









步骤2：在R1上写ACL并应用到接口



r1(config)#access-list 100 permit tcp host 12.1.1.2 eq 23 host 12.1.1.1 gt 1024

--- 只允许12.1.1.2的23端口访问12.1.1.1大于1024的端口，这样灵活应用TCP的端口号，实现了R1能TELNET进R2，而R2却不能TELNET进R1。

r1(config)#interface e0/0

r1(config-if)#ip access-group 100 in

r1(config-if)#end

r1#









步骤3：验证R1与R2互相TELNET对方



r1#telnet 12.1.1.2

Trying 12.1.1.2 ... Open



User Access Verification



Password:

r2>





r2#telnet 12.1.1.1

Trying 12.1.1.1 ...

% Destination unreachable; gateway or host down



r2#





总结：

1、入站访问控制列表：将到来的分组路由到出站接口之前对其进行处理。因为如果根据过滤条件分组被丢弃，则无需查找路由选择表；如果分组被允许通过，则对其做路由选择方面的处理。

2、出站访问列表：到来的分组首先被路由到出站接口，并在将其传输出去之前根据出站访问列表对其进行处理。

3、任何访问列表都必须至少包含一条permit语句，否则将禁止任何数据流通过。

4、同一个访问列表被用于多个接口，然而，在每个接口的每个方向上，针对每种协议的访问列表只能有一个。

5、在每个接口的每个方向上，针对每种协议的访问列表只能有一个。同一个接口上可以有多个访问列表，但必须是针对不同协议的。

6、将具体的条件放在一般性条件的前面；将常发生的条件放在不常发生的条件前面。

7、新添的语句总是被放在访问列表的末尾，但位于隐式deny语句的前面。

8、使用编号的访问列表时，不能有选择性的删除其中的语句；但使用名称访问列表时可以。

9、除非显式地在访问列表末尾添加一条permit any语句，否则默认情况下，访问列表将禁止所有不与任何访问列表条件匹配的数据流。

10、所有访问列表都必须至少有一条permit语句，否则所有数据流都将被禁止通过。

11、创建访问列表后再将其应用于接口，如果应用于接口的访问列表未定义或不存在，该接口将允许所有数据流通过。

12、访问列表只过滤经由当前路由器的数据流，而不能过滤当前路由器发送的数据流。

13、应将扩展访问列表放在离禁止通过的数据流源尽可能近的地方。

14、标准访问列表不能指定目标地址，应将其放在离目的地尽可能近的地方



在两个实例说明了ACL的强大，即可以实现软防火墙的功能，内部始发的流量FOWARD，而外部向内部始发的流量DROP，安全的关键在于构思，怎样去灵活运用，把功能实现最大化。
