【原创】存储器设计思想——冯诺依曼结构和哈佛结构

冯诺依曼结构

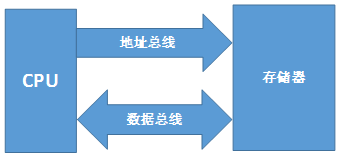

     冯诺依曼结构，也叫普林斯顿结构，指令和数据是不加区别地混合存储在同一个存储器中的，共享数据总线。指令和数据地址指向同一个存储器的不同物理位置，指令和数据的宽度相同。由于指令和数据放在同一个存储器中，因此冯诺依曼结构中不能同时取指令。又由于存储器的速度远低于CPU的速度，从而使CPU与存储器交换数据成了影响高速计算和系统性能的瓶颈。ARM7，80x86等都是冯诺依曼结构。



哈佛结构

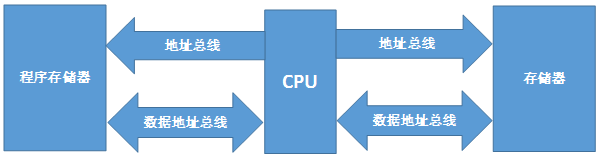

    哈佛结构，指令和数据是完全分开，存储器分为程序存储器和数据存储器；至少拥有2组总线： 程序存储器的数据总线和地址总线， 数据存储器 的数据总线和地址总线，这种分开的程序总线和数据总线，可允许同时获取指令字（来自程序存储器）和操作数（数据存储器），互不干扰。这意味着在一个机器周期内可以同时准备好数据和指令，本条指令执行时可以预取下一条指令，所以哈佛结构的CPU具有较高的执行效率。同时由于指令和数据分开存放，可以使指令和数据有不同的宽度。ARM9、ARM10、ARM11，大多数单片机和数字信号处理系统 等都是 哈佛结构 结构。





混血儿——冯诺依曼结构和哈佛结构



    许多现代微型计算机的高速缓冲存储器采用哈佛结构，将Cache分为指令Cache和数据Cache，而主存采用冯诺依曼结构，只有一个存储器，由数据和指令混用。如此将 哈佛结构和 冯诺依曼结构结合起来，不仅可以提高主存的利用率，而且可以提高程序执行的效率，缩短指令执行的时钟周期。
