项目3-1：配置交换机VLAN与端口

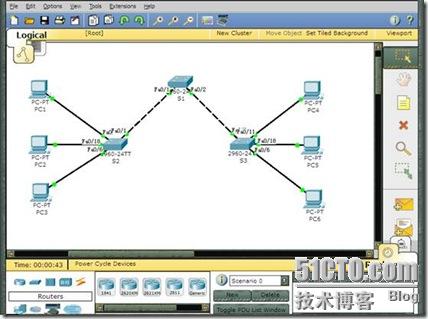

拓扑：

clip_image002

地址表

设备

接口

IP 地址

子网掩码

默认网关

S1

VLAN 56

192.168.56.11

255.255.255.0

不适用

S2

VLAN 56

192.168.56.12

255.255.255.0

不适用

S3

VLAN 56

192.168.56.13

255.255.255.0

不适用

PC1

网卡

192.168.10.21

255.255.255.0

192.168.10.1

PC2

网卡

192.168.20.22

255.255.255.0

192.168.20.1

PC3

网卡

192.168.30.23

255.255.255.0

192.168.30.1

PC4

网卡

192.168.10.24

255.255.255.0

192.168.10.1

PC5

网卡

192.168.20.25

255.255.255.0

192.168.20.1

PC6

网卡

192.168.30.26

255.255.255.0

192.168.30.1

端口分配（交换机 2 和 3）

端口

分配

网络

Fa0/1-0/5

VLAN 56 – Management &Native

192.168.56.0 /24

Fa0/6-0/10

VLAN 30 - Guest(Default)

192.168.30.0 /24

Fa0/11 - 0/17

VLAN 10 - Faculty/Staff

192.168.10.0 /24

Fa0/18 - 0/24

VLAN 20 – Students

192.168.20.0 /24

项目目标

1、执行交换机上的基本配置任务

2、配置交换机主机名。

3、禁用 DNS 查找。

4、将执行模式口令配置为 class。

5、为控制台连接配置口令 cisco。

6、为 vty 连接配置口令 cisco

7、在 S1 上创建的 VLAN。

8、在交换机 S2 和 S3 上配置、命名和检验 VLAN。

9、在 S2 和 S3 上将交换机端口分配给 VLAN。

注意： Packet Tracer 将只对每个 VLAN 的第一个端口分配评分。

10、在每台交换机上配置管理 VLAN 56。

11、为所有三台交换机上的中继端口配置中继和本征 VLAN。检验中继配置情况。

答案：

S1

en

conf t

host S1

enable se cisco

line vty 0 4

pass cisco

login

exi

line con 0

pass cisco

login

exi

vlan 56

name Management&Native

exi

int vlan 56

ip add 192.168.56.11 255.255.255.0

no sh

exi

int range f0/1 - 2

sw mo tr

sw tr na vlan 56

end

w m

S2

en

conf t

host S2

enable se cisco

line vty 0 4

pass cisco

login

exi

line con 0

pass cisco

login

exi

vlan 56

name Management&Native

exi

vlan 30

name Guest(Default)

exi

vlan 10

name Faculty/Staff

exi

vlan 20

name Students

exi

int vlan 56

ip add 192.168.56.12 255.255.255.0

no sh

exi

int range f0/1 - 5

sw mo tr

sw tr na vlan 56

exi

int range f0/6 - 10

sw mo acc

sw acc vlan 30

exi

int range f0/11 - 17

sw mo acc

sw acc vlan 10

exi

int range f0/18 - 24

sw mo acc

sw acc vlan 20

end

w m

S3

en

conf t

host S3

enable se cisco

line vty 0 4

pass cisco

login

exi

line con 0

pass cisco

login

exi

vlan 56

name Management&Native

exi

vlan 30

name Guest(Default)

exi

vlan 10

name Faculty/Staff

exi

vlan 20

name Students

exi

int vlan 56

ip add 192.168.56.13 255.255.255.0

no sh

exi

int range f0/1 - 5

sw mo tr

sw tr na vlan 56

exi

int range f0/6 - 10

sw mo acc

sw acc vlan 30

exi

int range f0/11 - 17

sw mo acc

sw acc vlan 10

exi

int range f0/18 - 24

sw mo acc

sw acc vlan 20

end

w m
