路由器DHCP的应用

DHCP 的应用实验
实验要求：
Pc 通过dhcp获取IP地址

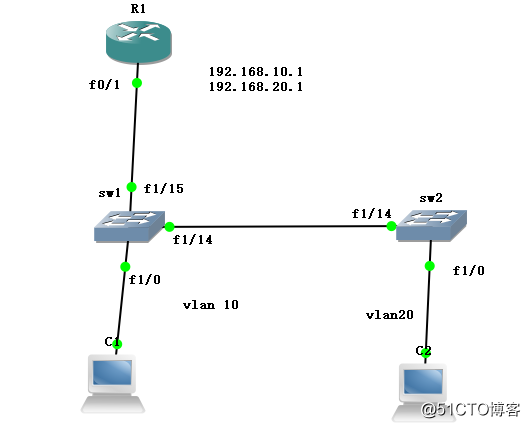

规划如图

实验步骤：
1.交互机sw1的配置
sw1(config)#vlan 10,20 先创建vlan10和vlan20 ，这边注意，一定要创两个，相连的
sw1(config-vlan)#exit
sw1(config)#int f1/0
sw1(config-if)#switchport mode access
sw1(config-if)#switchport access vlan 10 添加端口
sw1(config-if)#exit
sw1(config)#int range f1/14 -15 设置中继口，配置多个端口命令
sw1(config-if-range)#switchport trunk encapsulation dot1q
sw1(config-if-range)#switchport mode trunk
2.交互机sw2的配置
sw2(config)#vlan 10,20 这里可以只建一个vlan 20
sw2(config-vlan)#exit
sw2(config)#int f1/0
sw2(config-if)#switchport mode access
sw2(config-if)#switchport access vlan 20
sw2(config-if)#int f1/14
sw2(config-if)#switchport trunk encapsulation d
sw2(config-if)#switchport mode trunk
3.路由器R1的配置
R1(config)#int f0/1 得先配IP，即网关地址，运用到单臂路由
R1(config-if)#no shut 一定要先开启端口，
R1(config-if)#int f0/1.10
R1(config-subif)#encapsulation dot1Q 10 后面的数字是表示vlan几的
R1(config-subif)#ip add 192.168.10.1 255.255.255.0
R1(config-subif)#no shut 再次开启子端口
R1(config-subif)#int f0/1.20
R1(config-subif)#encapsulation dot1Q 20
R1(config-subif)#ip add 192.168.20.1 255.255.255.0
R1(config-subif)#no shut

R1(config)#service dhcp 开启dhcp服务
R1(config)#ip dhcp pool vlan 10 （vlan10是没有空格的）
^
% Invalid input detected at '^' marker.

R1(config)#ip dhcp pool vlan10 进入vlan10，给vlan10的pc服务器配dhcp
R1(dhcp-config)#network 192.168.10.0/24
^
% Invalid input detected at '^' marker.

R1(dhcp-config)#network 192.168.10.0 /24 设置地址池，/24和前面的网段有空格）
R1(dhcp-config)#def
R1(dhcp-config)#default-router 192.168.10.1 配网关
R1(dhcp-config)#dns-server 2.2.2.2 配dns
R1(dhcp-config)#exit
R1(config)#ip dhcp pool vlan20
R1(dhcp-config)#network 192.168.20.0 /24
R1(dhcp-config)#default-router 192.168.20.1
R1(dhcp-config)#dns-server 2.2.2.2
R1(dhcp-config)#exit

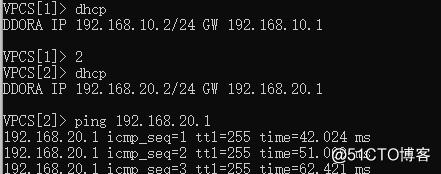

4.测试
进入pc端，输入dhcp，其自动获取IP地址。

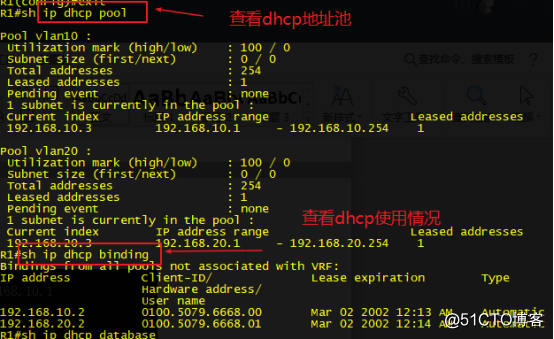

5.一些查看命令
