VTP配置(虚拟局域网中继协议)

switch#delete flash:vlan.dat

switch#erase start-config   清除保存的配置

vtp配置

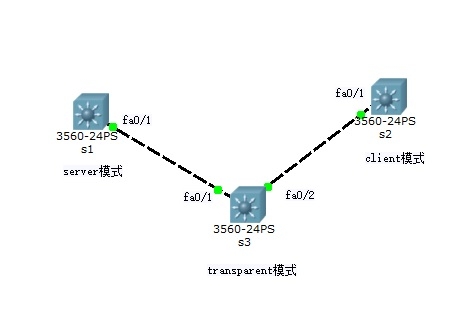

拓扑图如下：

(1)配置中继

s1(config)#interface fastEthernet 0/1

s1(config-if)#switchport mode dynamic desirable

s2(config)#interface fastEthernet 0/1

s2(config-if)#switchport mode dynamic desirable

s3(config)#interface fastEthernet 0/1

s3(config-if)#switchport mode dynamic desirable

s3(config)#interface fastEthernet 0/2

s3(config-if)#switchport mode dynamic desirable

s3#show interfaces trunk

(2)检查默认的VTP情况

s1#show vtp status

(3)配置s1为VTP server,配置VTP域名，创建VLAN2

s1(config)#vtp mode server    （配置s1为VTP server，实际上这也是默认值）

s1(config)#vtp domain VTP-TEST   （配置vtp域名，默认为空）

s1#show vtp status

s1(config)#vlan 2

s1(config-vlan)#name VLAN2-TEST

s1#show vlan

在s3和s2上检查

s3#show vtp status

s3#show vlan

s2#show vtp status

s2#show vlan

（4）配置s3为 VTP transparent

s3(config)#vtp mode transparent      （或者s3#vlan database  s3(vlan)#vtp transparent）

s3#show vtp status

在s3上创建VLAN3，检查s1和s2上的vlan信息

s3(config)#vlan 3

s3(config-vlan)#name TEST-VLAN3

s3#show vlan

s2#show vlan

（5）配置s2为 VTP client

s2(config)#vtp mode client

（6）配置VTP密码

s1(config)#vtp password xu（配置vtp密码，目的是为了安全，防止不明身份的交换机加入域中。当要增加交换机时，             如果增加的交换机设置的vtp密码与域中的vtp密码相同，则可以学习vlan信息，否则不能学习vlan信息）

s3(config)#vtp password xu

s2(config)#vtp password xu

s1#show vtp password   （显示VTP密码）

（7）配置VTP版本，只能在server上配置

s1(config)#vtp version 2

s1#show vtp status

(8)VTP 域名问题

不同VTP域之间是不能共享VLAN信息的

删除vlan命令：

Switch(config)#vlan 12

Switch(config-vlan)#no vlan 12

修订号（Configuration Revision）高的的VTP通告会覆盖修订号低的VTP信息（包括修订号和vlan），每次修改vlan修订号都会增加。修订号默认为0，可以通过更改vtp域名来将修订号改为0
