44. 源代码解读-RocketMQ-架构

1. 前言

1.1 github源代码

https://github.com/apache/rocketmq

1.2 github其他客户端，比如c++,php

https://github.com/apache/rocketmq-externals

1.3 运行进程

RocketMQ分成两个进程运行

• Namesrv
• Broker

Namesrv，命名服务，主要负责Broker状态管理，Topic路由信息查询等等，端口是9876
Broker负责消息存储，转发，等等，一般占用3个端口
10911 -- Broker主逻辑端口
10912 -- 持久化端口
10909 -- vip端口

另外，Namesrv可以集群配置，各个Namesrv之间是对等的，彼此不通信，不需要互相通信。
Broker可以以单master, 多master,多master多slave等多种方式运行。

2. 代码结构

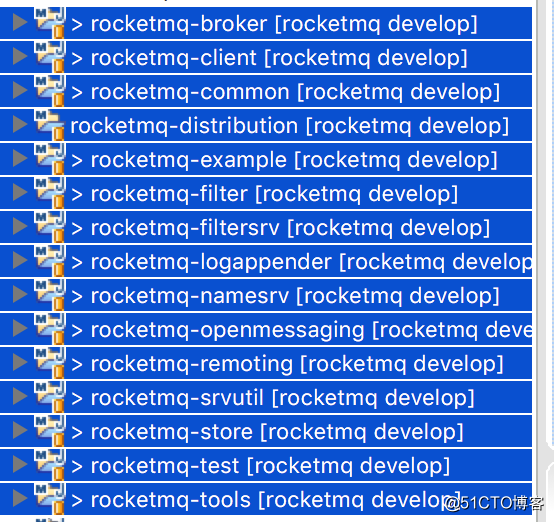

2.1 代码模块

2.2 模块简介

1. rocketmq-broker 主要的业务逻辑，消息收发，主从同步, pagecache等等
2. rocketmq-client 客户端接口，比如生产者和消费者。pull和push消费模式，消息负载均衡等等。
3. rocketmq-common 公用数据结构等等
4. rocketmq-distribution 编译模块，编译输出等
5. rocketmq-example 示例，比如生产者和消费者
6. rocketmq-fliter
7. rocketmq-flitersrv
8. rocketmq-logappender 日志相关
9. rocketmq-namesrv Namesrv服务
10. rocketmq-openmessaging
11. rocketmq-remoting 远程调用接口，封装Netty，主要是NettyRemotingServer和NettyRemotingClient
12. rocketmq-srvutil server util,提供一些公用的工具方法，比如解析命令行参数
13. rocketmq-store 消息存储
14. rocketmq-test 测试
15. rocketmq-tools 管理工具，比如有名的mqadmin工具
