Windows 2003活动目录单域双站点实验环境搭建

实验环境介绍：

某公司总部在北京，在上海有分支办公室，为此目的创建单域双站点的活动目录架构，活动目录站点通过×××连接进行复制。



实验环境使用Vmware Workstation7.0搭建，部署有活动目录域控制器、证书服务、Exchange 2003 企业版、ISA 2006 企业版、Symantec.Backup.Exec.2010.R2



实验目的：

1.       ISA2006发布内部站点以及邮件服务器，内网用户访问外围网络

2.       ISA2006 ×××的配置及使用，活动目录站点通过×××进行复制

3.       Symantec BE进行Ad2003及Ex2003的数据备份、恢复及灾难恢复

4.       将Exchange 2003升级到Exchange 2010，并部署Exchange 2010 DAG群集及CAS/HUB/EGT双机

5.       将域控从Windows 2003升级到Windows 2008

6.       部署Sql2008、Moss2007、OCS2007R2、SCOM2007R2、SCCM2007R2、SCVVM2007R2、TGM2010、Project Server2007、Lync2010、08证书

7.       Symantec BE进行上述应用的数据备份、恢复及灾难恢复

实验环境一拓扑：

站点BJ

机器名	IP	DNS	GW	软件	网卡
Bj-dc-01-2003	192.168.2.2/24	192.168.2.2	192.168.2.254	Dns+AD	VMnet2
Bj-dc-02-2003	192.168.2.5/24	192.168.2.2 192.168.2.5	192.168.2.254	Dns+AD	VMnet2
Bj-ex-01-2003	192.168.2.3/24	192.168.2.2	192.168.2.254	Exchange2003	VMnet2
Bj-isa-2006	192.168.2.254/24 100.100.100.2/8	192.168.2.2	100.100.100.1	Isa 2006	VMnet2 VMnet0
Bj-be2010	192.168.2.4/24	192.168.2.2	192.168.2.254	Dns+AD	VMnet2
Bj-cert-2003	192.168.2.6/24	192.168.2.2	192.168.2.254	Cert	VMnet2



站点SH

机器名	IP	DNS	GW	软件	网卡
Sh-dc-01-2003	192.168.3.2/24	192.168.3.2	192.168.3.254	Dns+AD	VMnet3
Sh-ex-01-2003	192.168.3.3/24	192.168.3.2	192.168.3.254	Exchange2003	VMnet3
Sh-isa-2006	192.168.3.254/24 200.200.200.2/8	192.168.3.2	200.200.200.1	Isa 2006	VMnet3 VMnet0



软件路由器

机器名	IP	DNS	GW	软件	网卡
Router-2003	192.168.1.10/24 100.100.100.1/8 200.200.200.1/8	192.168.1.10	192.168.1.1	Dns+Router	VMnet0 VMnet0 VMnet0





外围测试网络

机器名	IP	DNS	GW	软件	网卡
vmxmail	192.168.1.31/24	192.168.1.31	192.168.1.10	Dns+AD+Ex2003	VMnet0
xpclient	192.168.1.11/24	192.168.1.10	192.168.1.10	Winxp	VMnet0

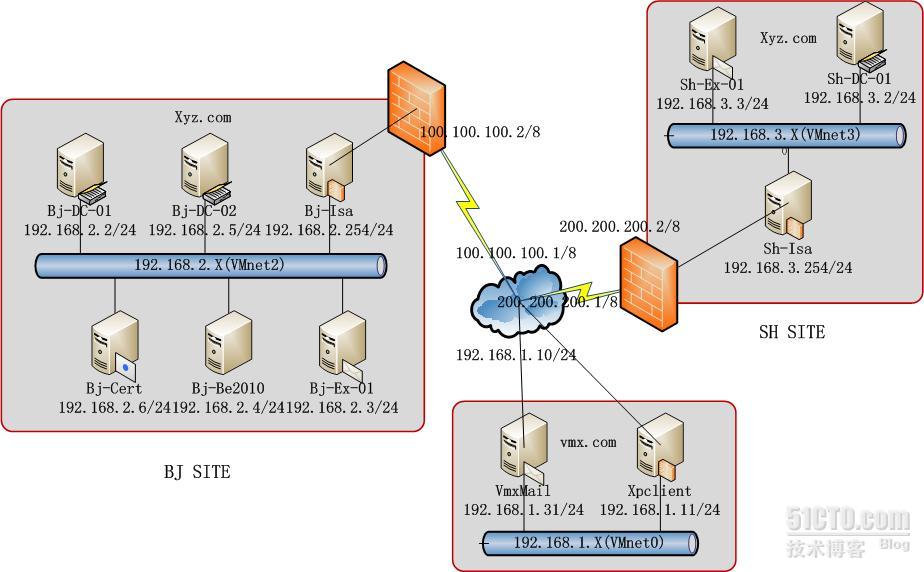

实验环境一拓扑图
