PIC914 液晶点亮

最新推荐文章于 2025-05-02 14:12:08 发布
转载 最新推荐文章于 2025-05-02 14:12:08 发布 · 59 阅读 · 0 ·
CC 4.0 BY-SA版权
原文链接：http://www.cnblogs.com/xiangxiangyuan/p/3454068.html

最近在做发射机程序 首先遇到的就是液晶点亮现在把液晶点亮的顺序记录如下

首先查看液晶资料找出对应的引脚

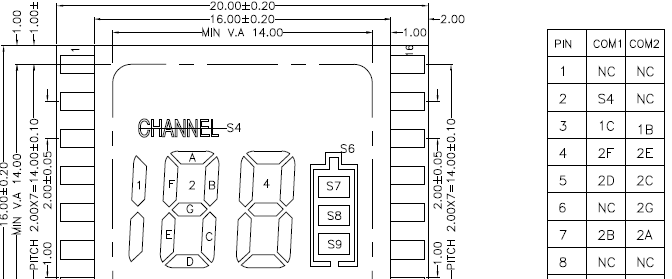

如上图可以看出S4对应的引脚是2

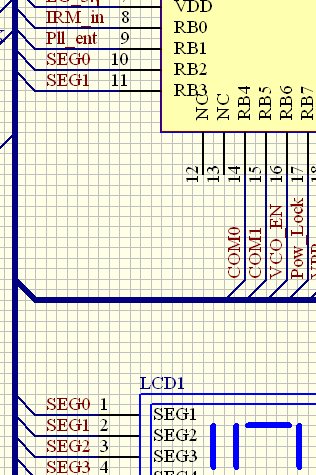

根据引脚找出对应的端口如图可以看出引脚2对应的是RB3

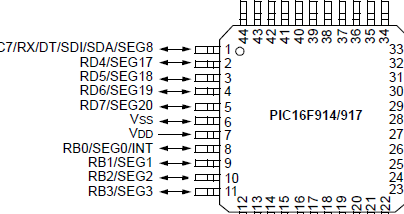

根据端口找出对应的SEG脚如图可以看出对应的SEG脚为SEG3

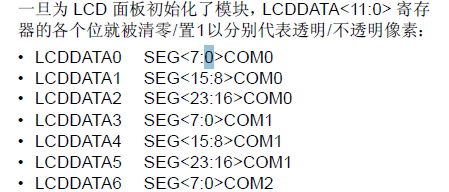

根据SEG脚找出对应的LCDDATA寄存器如图可以看出SEG3在LCDDATA0里面

最后需要注意的是LCDDATA寄存器和COM也是对应起来的



转载于:https://www.cnblogs.com/xiangxiangyuan/p/3454068.html
