PIC914SEG设置方法

在点亮液晶显示的时候需要设置SEG脚 设置方法如下

了解当前有多少个SEG脚可以使用比如914 手册里面就说只有24个可以使用

2  根据脚位图(引脚框图)查看那些io口可以设置为SEG脚

3  查看电路图查看那些io口被使用为

4 如果被使用则将被使用的seg位置一

比如

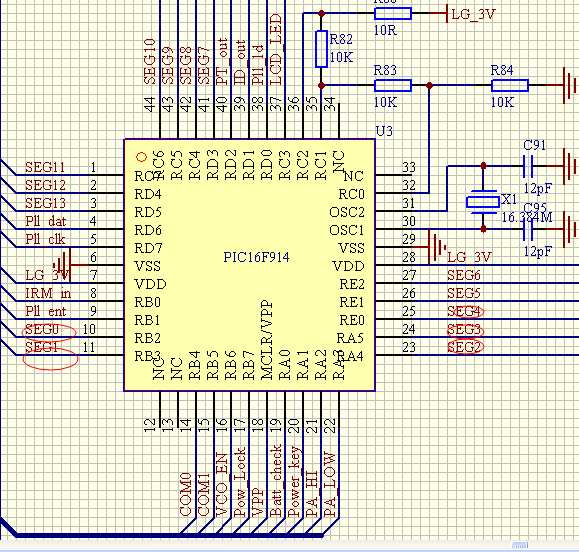

如上图所示LED屏幕SEG0 对应ic SEG0 对应的io为RB2  LCD SEG1 对应 ic SEG1对应的io为RB3

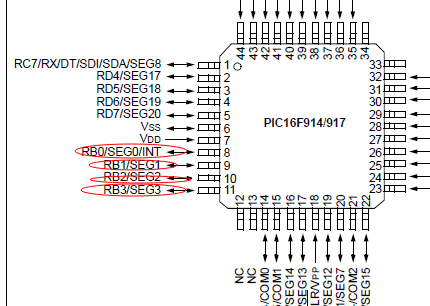

如上图可以看出RB2对应SEG2  RB3对应SEG3

则证明SEG2锁对应的引脚被设置为段使能应该设置为1 SEG3也如此

现将设置寄存器LCDSE0 LCDSE1 LCDSE2设置步骤总结如下

1  先在引脚框图中找到相应的SEG脚

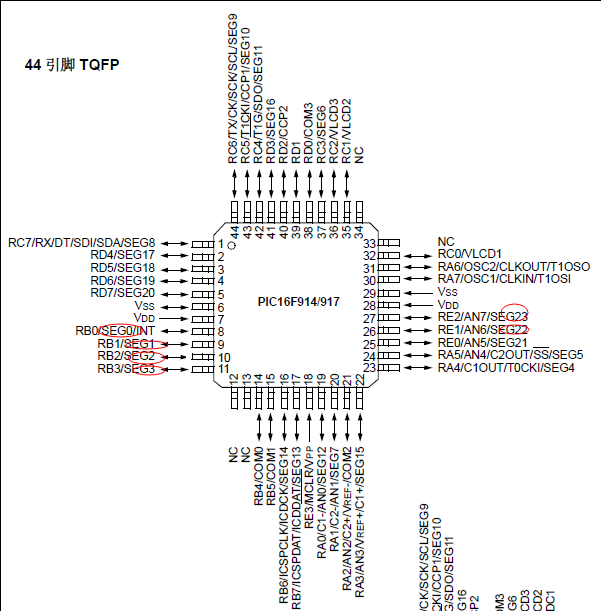

如下图

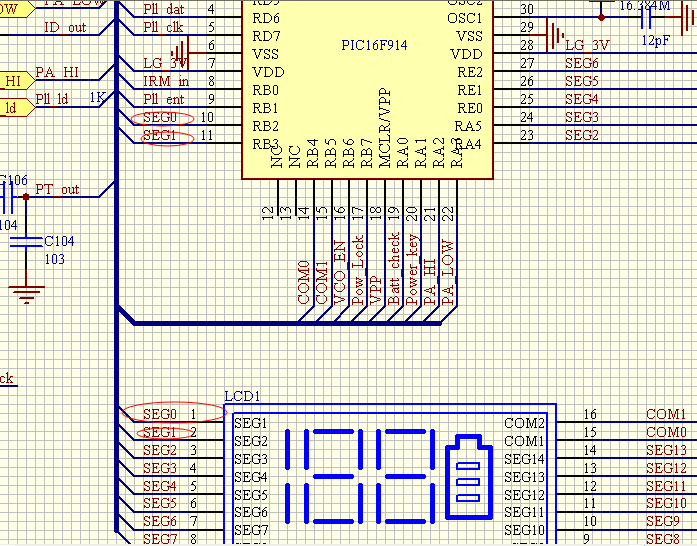

如上图所示找到SEG0对应的引脚为RB0,根据电路图在电路图中查找RB0是否有被使用为SEG脚 如下图所示

2  根据上图查看对应的引脚是否有被使用为SEG脚

  我们可以看到RB0没有被使用为SEG脚所以SEG0应该被设置为0

我们在看SEG2由引脚框图可以看到SEG2对应RB2 在电路图中可以看到RB2对应SEG0则证明SEG2被设置为段使能 应该设置为1

3 根据SEG的编号顺序对应设置LCDSEN

  比如SEG0 在LCDSE0里面的最低位  SEG7在LCDSE0的最高位中间对应 位为 1 2 3。。。。。
