集线器传输服务器：完成邮件的收发
邮箱服务器：完成邮件的存储
边缘传输服务器：为了避免集线器传输服务器直接暴露在公网上，在DMZ区域放置边缘服务器，实现对外部邮件的投递以及接收外部邮件，与集线器一起完成对外部邮件的传送和接受。
客户端访问服务器：实现任何客户端连接到客户端访问服务器，完成邮件收发，它是一个中间成的服务器角色。
统一消息服务器：与电话系统一起，实现语音邮件的收发，可以和link的UM角色实现语音邮件。



可以将exchange和AD部署在一台机器上面，可以将exchange的几个角色部署在一起，但是Micrsoft不建议这样做，没有任何的高可用性而言，如果这台机器down了，就完了。

部署两台dc，建议部署两台exchange服务器，并且都承担集线器传输服务器、邮箱服务器、客户端访问服务器的角色，使用dag实现高可用性。

邮箱服务器高可用使用DAG实现，hub高可用使用活动目录去匹配。客户端访问服务器可以使用专业的硬件负载均衡设备实现。

可以部署一台边缘服务器，使边缘服务器与内部服务器完成邮件的收发。
域控两台，邮箱服务器两台，hub与客户端访问服务器放在一起，部署两台。

分支结构可以部署三合一的服务器两台，实现高可用性。


分支机构中，必须保证集线器传输服务器、邮箱服务器、客户端访问服务器各有一台，并且是通过快速网络相连的，并且确保每个站点中有一个全局编录（GC）服务器

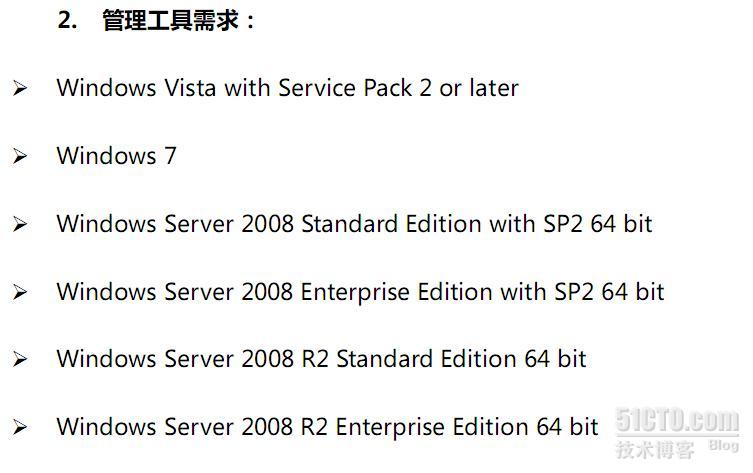

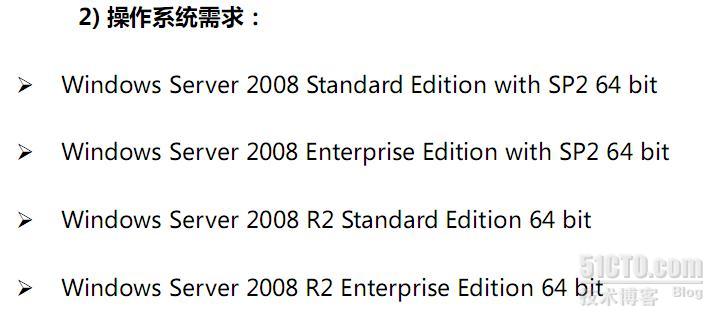

3.   部署要求

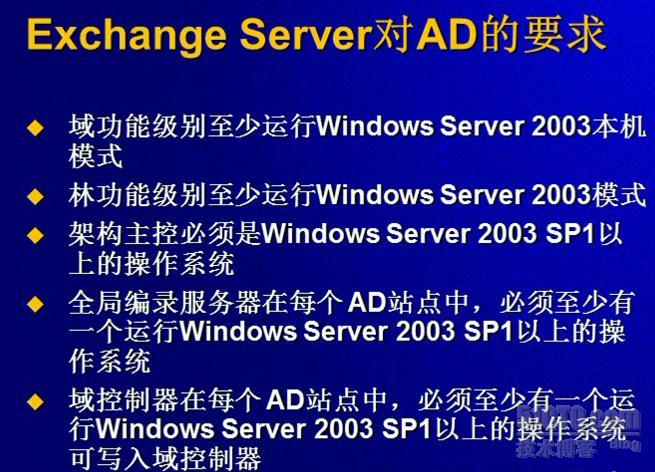

3.3对AD的要求



  4. 部署前准备

4.1安装windows组件
IIS、
ASP.NET（WCF）、
.NET Framework 3.5
Power Shell 2.0
MS Filter Pack

你也可以运行以下命令来安装windows 2008的组件
ServerManagerCmd -i Web-Server
ServerManagerCmd -i Web-Metabase
ServerManagerCmd -i Web-Lgcy-Mgmt-Console
ServerManagerCmd -i Web-Basic-Auth
ServerManagerCmd -i Web-Windows-Auth
ServerManagerCmd -i Web-Net-Ext
ServerManagerCmd -i Web-Digest-Auth
ServerManagerCmd -i Web-Dyn-Compression
ServerManagerCmd -i NET-HTTP-Activation
ServerManagerCmd -i Web-ISAPI-Ext
ServerManagerCmd -i RPC-over-HTTP-proxy
ServerManagerCmd -i Desktop-Experience
ServerManagerCmd -i ADLDS
ServerManagerCmd -i RSAT-ADDS



4.2扩展AD架构



将安装介质放到dc上面，敲界面上面的命令。
/preparelegacy exchangepermissions
如果AD以前有过exchange的旧版本，现在是升级，那么就需要使用此命令，如果以前没有安装过exchange，那么就不需要了。此命令主要是解决权限的修改问题。

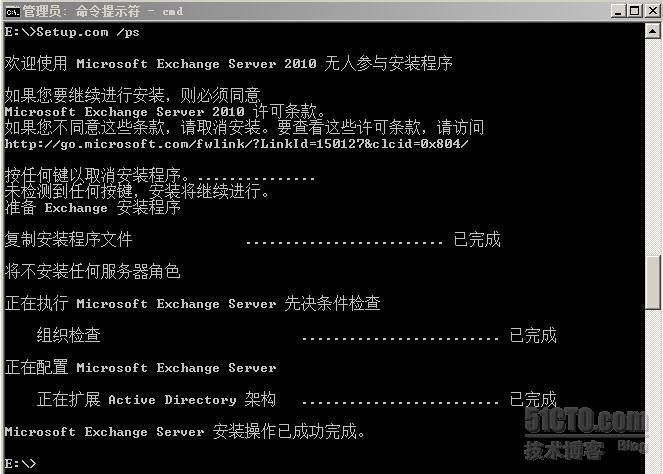

/prepareschema
强烈建议到架构主机上面去完成。主要是往AD中灌入相应的对象值和属性类。

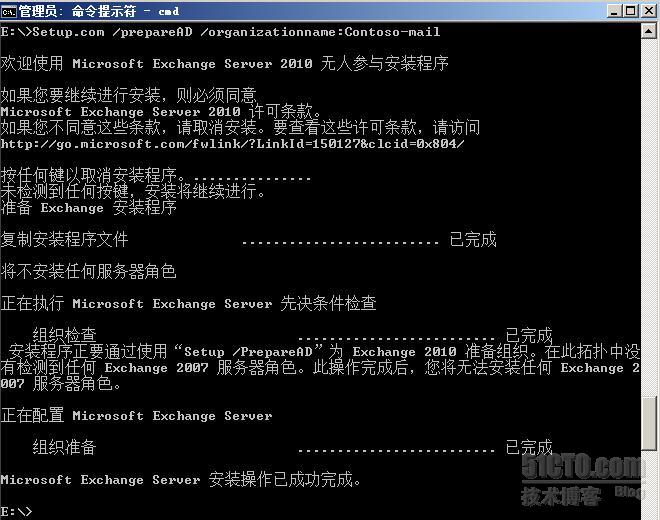

/prepareAD
建议在执行过程中加入组织名，如下：
Setup.exe /prepareAD organizationname:组织名
如果在此过程中输入组织名，那么在安装的过程中就不会出现提示了。
命令功能：在AD数据库中创建了exchange相应的组。

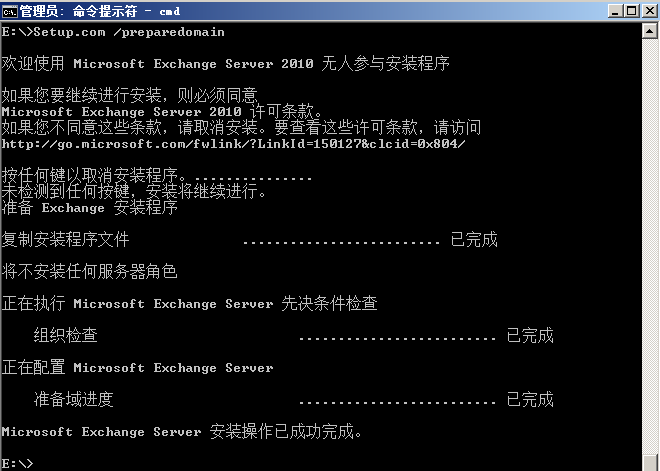

/preparedomain

如果是多域的森林，那么建议先使用/Preparealldomain命令，先准备所有的域，然后再使用/ preparedomain命令，准备当前的域。


如果是全新的AD，之前没有部署过exchange，并且是单域的环境，那么就使用下面三条命令：
/prepareschema
/prepareAD
/preparedomain

如果是多域的环境，那么在/preparedomain之前，加一条/preparealldomain
如果之前部署过exchange，那么在所有命令前，加一条/preparelegacy exchangepermissions
命令。
