简介：嵌入式处理器是计算机科学的重要分支，尤其在各种智能设备中担当核心角色。ARM7指令系统作为一种高效的微处理器架构，备受推崇。本篇将探讨ARM7体系结构及其指令集的细节，涵盖三级流水线、Thumb模式、Jazelle技术等特性。同时，介绍LPC2000系列ARM硬件结构，包括存储器、定时器、串行通信接口等关键组件。此外，本篇还将解析ARM启动代码的基本任务，如初始化堆栈、设置处理器模式和外设初始化等。通过这些内容的学习，开发者将能设计并实现基于ARM7的嵌入式系统，以应对各种实际问题。

1. ARM7体系结构特性

1.1 ARM7处理器概述

ARM7处理器是英国ARM公司设计的一款32位RISC处理器，广泛应用于移动设备和嵌入式系统。其拥有低功耗、高性能的特点，并且支持多种操作系统的运行，如嵌入式Linux、Windows CE等。ARM7系列包含ARM7TDMI、ARM720T等型号，适用于不同的应用场景。

1.2 ARM7的核心优势

ARM7处理器的核心优势在于它的低功耗设计，使其特别适合便携式和电池供电的设备。此外，其简洁的指令集和高效的执行模式，能够提供极高的代码密度，同时保证了良好的性能。它还支持实时操作系统，非常适合需要快速响应的应用。

1.3 ARM7的寄存器架构

ARM7处理器有37个32位寄存器，包括程序计数器（PC）、状态寄存器（CPSR）和31个通用寄存器。这种寄存器架构设计允许处理器实现高效的上下文切换和数据处理。其中，寄存器R15即程序计数器PC，用于存储下一条要执行的指令地址。

1.4 ARM7的异常处理模型

ARM7支持多种异常类型，包括复位、未对齐的存储访问、软件中断、外部中断请求等。其异常处理模型能够快速响应系统事件，允许处理器在多个异常源之间进行有效切换。异常向量表位于固定的内存位置，确保了异常发生时能够快速跳转至相应的处理函数。

2. ARM7指令系统概述

2.1 ARM7指令集的基本结构

ARM7指令集是该处理器系列的核心，提供了一系列丰富的指令，使其在处理速度和功耗之间取得平衡。ARM7指令集结构由固定长度的操作码组成，简化了指令译码阶段，使其在执行速度上有显著优势。该指令集包含37个基本指令，分为数据处理指令、控制流程指令、系统指令等类型。ARM指令集采用加载-存储（Load-Store）模型，这意味着所有的运算指令都只能在寄存器间执行，而不能直接操作内存中的数据。这种设计降低了指令的复杂性，提高了指令的执行效率。

flowchart LR
    A[ARM7指令集基本结构] --> B[数据处理指令]
    A --> C[控制流程指令]
    A --> D[系统指令]

2.1.1 指令格式

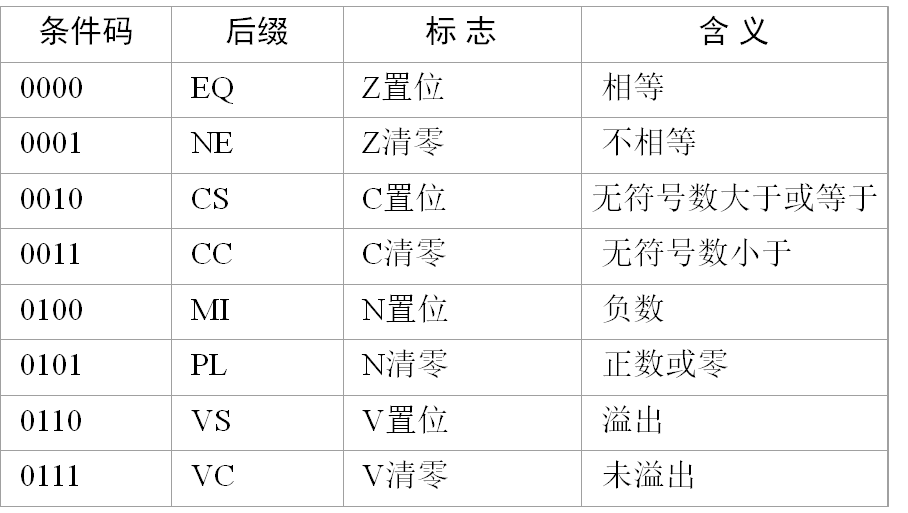

ARM指令集支持三种基本指令格式：条件指令、无条件指令和分支指令。其中，条件指令通过特定的条件字段来判断是否执行该指令，使得程序可以根据不同的运行条件，更加灵活地控制程序流程。

2.1.2 指令的寻址模式

ARM7指令集提供了多种寻址方式，包括立即数寻址、寄存器寻址、寄存器间接寻址、偏移寻址、基址寻址和多寄存器寻址等。这些寻址模式使得编程人员可以灵活地访问和操作数据。

2.2 ARM模式与Thumb模式指令差异

ARM7架构支持两种执行模式：ARM模式和Thumb模式。这两种模式之间最大的区别在于指令宽度和指令效率。ARM模式下，指令宽度为32位，支持丰富的指令集，而Thumb模式下，指令宽度为16位，虽然指令数量减少，但能够在更小的存储空间内存储更多指令，从而节省内存空间。在ARM模式和Thumb模式之间的切换，需要特殊的切换指令，以确保处理器的正确执行。

2.2.1 ARM与Thumb模式的选择

在选择使用ARM模式或Thumb模式时，通常需要根据应用的需求来决定。如果需要执行更复杂的操作，或对性能有更高要求，推荐使用ARM模式。而如果关注点在于降低代码的存储空间，且能够接受一定程度上的性能损失，Thumb模式则是一个更好的选择。

2.2.2 ARM与Thumb模式的转换

在程序执行过程中，根据指令的需要，可以实现ARM模式与Thumb模式之间的转换。例如，通过指令 BX(_branch and exchange)可以在两种模式之间进行切换，BX指令可以根据寄存器中的位模式来决定后续指令是以ARM模式还是Thumb模式执行。

2.3 ARM7的数据处理指令

数据处理指令是ARM指令集中最常用的指令之一，它们用于处理器内的寄存器之间进行数据传输和各种数据操作。

2.3.1 数据传输指令

数据传输指令用于在寄存器和内存之间、寄存器与寄存器之间传输数据。数据传输指令中的核心操作包括：

• Load (LDR)：从内存加载数据到寄存器
• Store (STR)：将寄存器的数据存储到内存
• Load Multiple (LDM)：从连续内存区域加载数据到寄存器
• Store Multiple (STM)：将寄存器中的数据存储到连续内存区域

2.3.2 算术与逻辑指令

算术与逻辑指令用于执行算术运算和逻辑操作，包括加法、减法、逻辑与、逻辑或等。这些指令对执行运算密集型任务非常有用，如图像处理、信号处理等。算术与逻辑指令包括：

• ADD (加法指令)
• SUB (减法指令)
• AND (逻辑与指令)
• ORR (逻辑或指令)

2.4 ARM7的控制流程指令

控制流程指令用于控制程序的执行流程，包括条件分支、无条件跳转和异常产生与处理等。

2.4.1 分支指令

分支指令允许程序根据条件跳转到指定地址执行，从而实现条件逻辑判断和循环结构。最常用的分支指令是 B (branch)，用于无条件跳转。BL (branch with link) 指令除了跳转功能外，还会将返回地址保存到 LR (link register) 寄存器中，方便之后的返回操作。

2.4.2 控制转移指令

控制转移指令用于改变程序的执行顺序，实现函数调用、中断服务和程序返回等操作。其中，BX (branch and exchange) 指令除了可以实现分支功能外，还可以在 ARM 状态和 Thumb 状态之间切换。

2.4.3 异常产生与处理指令

异常产生与处理指令用于响应和处理程序中的异常情况，如中断、系统调用等。这些指令确保处理器在遇到错误情况时能够及时响应，保证系统的稳定运行。异常处理相关指令包括：

• SWI (软件中断)
• SVC ( supervisor call )

异常处理在嵌入式系统中尤为重要，因为它负责处理如除零错误、访问违规等运行时错误，保证程序能够正确地恢复执行或安全地终止。

3. LPC2000系列ARM硬件组件

3.1 LPC2000系列概述与特性

LPC2000系列是NXP半导体公司生产的一系列基于ARM7核心的微控制器，广泛应用于嵌入式领域。该系列芯片以其高性能和低功耗的特性而受到工程师们的青睐。LPC2000系列提供了丰富的外设接口和灵活的系统配置选项，它支持多种通信协议，包括USB、CAN和以太网，使其成为构建复杂应用系统的理想选择。此外，LPC2000系列的可扩展内存架构和简化的开发环境让开发人员能够更快地部署产品。

该系列微控制器的特性如下：

• ARM7TDMI-S CPU核心，提供高性能的32位处理能力。
• 集成的快速和灵活的以太网MAC，用于有线网络连接。
• 丰富的通用输入输出（GPIO）端口，支持多种接口协议。
• 多个串行通信接口，包括UART、I2C和SPI。
• 内置的看门狗定时器和多个通用计时器。

3.2 LPC2000的处理器核心

LPC2000系列处理器核心基于ARM7TDMI-S处理器架构，该架构以高性能和低功耗闻名。核心具有以下特点：

• 支持32位ARM指令集和16位Thumb指令集，可提高代码密度和执行效率。
• 包含多级流水线，允许同时进行取指、译码、执行和写回操作。
• 提供了一个全功能的系统控制协处理器，用于处理器配置和异常处理。

3.2.1 ARM7TDMI-S特性解析

ARM7TDMI-S核心的特性对开发者来说十分重要，因为这些特性决定了微控制器在执行任务时的性能和灵活性。

• TDMI-S 代表了该核心的四个关键特性：
• T (Thumb)：允许核心执行16位的Thumb指令集，优化了代码大小。
• D (Debug)：提供了一套硬件调试功能，便于在开发过程中进行故障诊断和性能分析。
• M (Multiplier)：内置了硬件乘法器，提高了乘法操作的效率。
• I (EmbeddedICE)：提供了集成的断点和观察点功能，增强了调试能力。

3.2.2 核心优势与应用场景

LPC2000系列处理器核心的优势在于其对不同指令集的支持和内置的调试功能，这为嵌入式系统的开发者带来了极大的便利。由于其高性能和低功耗的特点，该核心特别适合在手持式设备、汽车电子、工业控制系统以及家庭自动化设备中使用。

3.3 LPC2000的内存架构

LPC2000系列的内存架构设计既灵活又高效。该系列支持外部存储器接口（EMI），可连接额外的内存和外设。此外，LPC2000内部集成了不同大小的闪存和静态RAM，用于存储程序代码和运行时数据。

3.3.1 内存架构详解

• 内部RAM（IRAM） ：为系统提供了高速的数据存储和处理能力，适用于频繁访问的数据。
• 内部ROM（IROM） ：存储引导加载程序、系统初始化代码和其他固件。
• 外部存储器接口（EMI） ：用于扩展存储空间，连接SDRAM、SRAM和Flash等外设。

LPC2000的内存架构具有层次化结构，可以实现有效的数据和指令缓存机制，优化内存访问速度和系统的整体性能。

3.3.2 内存管理与优化策略

内存管理是确保系统稳定运行的关键因素之一。在LPC2000系列中，通过合理的内存分配和访问策略，可以最大程度地提高系统性能和稳定性。优化策略包括：

• 使用内存分页机制管理不同的内存区域。
• 对关键数据实施缓存，提高处理速度。
• 利用内存保护单元防止程序错误。

3.4 LPC2000的外设接口

LPC2000系列微控制器拥有多种外设接口，它们扩展了芯片的功能，使得它能与各种外围设备进行交互。下面将详细讲解GPIO端口、串行通信接口和定时器与计数器。

3.4.1 GPIO端口

GPIO端口是通用输入输出端口，允许用户根据需要配置为输入或输出。在LPC2000系列中，GPIO端口可以进行位操作，从而对单个引脚进行快速控制。

// 示例代码：配置和操作GPIO
#include "LPC2000.h"

void GPIO_Config(void) {
    // 配置端口0的第10位为输出模式
    LPC_GPIO0->FIODIR |= (1 << 10);
    // 设置端口0的第10位输出高电平
    LPC_GPIO0->FIOSET = (1 << 10);
}

void main() {
    GPIO_Config();
    // 更多的代码逻辑
}

GPIO端口的使用使得LPC2000系列可以轻松控制LED指示灯、读取按钮状态等操作。

3.4.2 串行通信接口

串行通信接口是LPC2000系列中不可或缺的一部分，提供了UART、I2C和SPI等多种通信协议的实现。这些接口使得LPC2000能够与各种标准的外围设备进行通信，如传感器、显示屏等。

// 示例代码：初始化UART接口进行串行通信
void UART_Init(void) {
    // 设置波特率等参数
    // LPC_UART0->LCR = ...
    // 启用UART
    // LPC_UART0->FCR = ...
}

void main() {
    UART_Init();
    // 发送或接收数据
}

串行通信接口极大地增强了LPC2000系列在工业控制、通信设备中的应用能力。

3.4.3 定时器与计数器

定时器和计数器是嵌入式系统中常见的重要组件，用于测量时间间隔、计数事件和生成定时中断。LPC2000系列集成了多个定时器，可以配置为模式如定时器、计数器、PWM发生器等。

// 示例代码：配置和使用定时器
void Timer_Config(void) {
    // 定时器初值设置
    // LPC_TIM0->TCR = ...
    // 定时器模式配置
    // LPC_TIM0->CTCR = ...
}

void main() {
    Timer_Config();
    // 启动定时器
    // LPC_TIM0->TCR |= 1;
}

定时器与计数器的应用场景非常广泛，如定时读取传感器数据、生成精确的波形输出等。

以上所述的外设接口为LPC2000系列微控制器提供了广泛的应用可能性，从简单的输入输出到复杂的数据处理和通信，LPC2000都能够胜任。这也使得它成为教育、工业和商业应用中理想的微控制器选择。

4. ARM启动代码任务解析

4.1 启动代码的重要性与功能

启动代码（Bootloader）是嵌入式系统启动的关键部分，它负责初始化处理器以及为操作系统加载和运行提供必要的环境。启动代码通常存储在非易失性存储器（如ROM或Flash）中，并在上电或复位后首先被执行。

在ARM架构的处理器中，启动代码执行以下几个关键任务：

1. 硬件初始化 ：包括设置内存控制、配置系统时钟、初始化外设接口等，以确保处理器和系统资源能够正常工作。
2. 内存映射 ：创建必要的内存映射，将物理内存映射到处理器的虚拟地址空间，以便处理器能够有效地使用内存资源。
3. 引导加载 ：如果系统中存在操作系统，启动代码需要将操作系统内核从存储器加载到内存中，并将控制权转交给操作系统，从而启动系统。
4. 异常处理 ：配置处理器的异常向量表，并设置异常处理程序，以确保系统能够响应各种中断和异常情况。

4.2 ARM7处理器的初始化步骤

ARM7处理器在执行启动代码时，需要进行一系列初始化步骤，以确保处理器处于一个已知的状态，以下是初始化过程中的一些关键步骤：

1. 硬件复位 ：处理器在上电或复位后自动执行复位向量处的代码。启动代码必须确保复位向量处有正确的跳转指令，指向初始化代码的起始位置。
2. 执行模式 ：设置处理器到合适的执行模式，如管理模式（Supervisor mode），这将提供对系统最大控制权限。
3. 关中断 ：在初始化期间，通常需要关闭所有中断，防止任何中断请求干扰初始化过程。
4. 设置CPSR和SPSR ：设置当前程序状态寄存器（CPSR）和备份程序状态寄存器（SPSR）以控制处理器的运行环境。

4.3 系统时钟配置与启动

ARM7处理器的性能高度依赖于系统时钟配置。为了优化性能，启动代码需要配置好PLL（Phase-Locked Loop）和时钟分频器，以产生合适的CPU和外设时钟频率。

void SystemInit(void) {
    // 关闭所有中断
    __disable_irq();
    // 设置CPU时钟源和分频器
    SCB->CPACR |= 0x00f00000; // 启用高级定时器访问
    // 其他时钟配置代码...

    // 设置PLL
    // PLL配置代码...

    // 使能PLL
    // 启用PLL和等待PLL锁定
    // 其他系统时钟使能代码...

    // 其他初始化代码...
}

在上述代码中，注释部分隐藏了具体的配置细节，这些配置取决于具体硬件平台的时钟架构。时钟配置直接影响处理器和其他外设的运行频率，因此必须仔细完成。

4.4 启动代码中内存映射的实现

内存映射是将物理地址空间映射到处理器的虚拟地址空间的过程。在ARM处理器中，这一过程通过设置内存管理单元（MMU）或使用扁平内存映射（flat memory map）来实现。在扁平内存映射中，物理地址直接映射到虚拟地址上，操作简单但缺乏保护机制。在有MMU的情况下，则可以实现地址转换和内存保护。

// 示例代码：初始化内存映射
void InitMemoryMapping(void) {
    // 假设使用扁平内存映射，不需要特殊的MMU设置
    // 为外部设备配置内存映射区域
    // 设定内存区域属性，如设备、可执行、可读写等
    // 映射外部设备到虚拟地址空间
    // 其他内存映射相关代码...
}

在这段代码中，具体的内存区域和属性配置将依赖于处理器架构和物理内存布局，通常在处理器的数据手册和参考手册中有详细说明。

4.5 启动代码与操作系统的衔接

在嵌入式系统中，操作系统启动通常由启动代码负责引导。在ARM7处理器上，这涉及到准备操作系统运行所需的环境，如初始化堆栈、准备内核参数、设置异常向量等。

// 示例代码：设置异常向量表
void InitExceptionVectors(void) {
    uint32_t *vectors = (uint32_t *)0x00000000; // 异常向量表的起始地址

    // 填充异常向量表
    vectors[0] = (uint32_t)Reset_Handler; // 重置异常处理程序
    vectors[1] = (uint32_t)Undefined_Handler; // 未定义指令异常处理程序
    vectors[2] = (uint32_t)SupervisorCall_Handler; // 管理员调用异常处理程序
    vectors[3] = (uint32_t)PrefetchAbort_Handler; // 预取指令中止异常处理程序
    // 其他异常向量设置...

    // 其他启动代码与操作系统衔接的操作...
}

// 重置异常处理程序
void Reset_Handler(void) {
    // 初始化硬件，例如时钟、内存等
    // 调用操作系统初始化代码
    // 跳转到操作系统主函数
}

在实际的启动代码中，会根据所使用的操作系统和其启动要求来设置这些处理程序，以及准备和传递相应的启动参数。这一部分通常需要深入了解目标操作系统的启动流程和接口细节。

以上所述内容展示了一篇IT博客文章的风格和深度，按照章节编号递进展开，深入浅出地介绍了ARM启动代码的任务解析，通过代码和逻辑分析的结合，向目标受众，特别是具有5年以上经验的IT专业人员，提供了一篇实用的指导性文章。

5. ARM7指令系统应用实践

5.1 ARM7指令集在嵌入式编程中的应用

嵌入式系统编程中，ARM7指令集扮演了核心角色，因为这些指令直接作用于硬件层面，能有效控制处理器执行任务。与高级语言相比，ARM7指令集对于处理速度和资源利用提供了更精细的控制，尤其是在需要高效执行的场景中。在嵌入式系统中，诸如通信协议栈的实现、实时操作系统的任务调度、以及各类外设的驱动开发都需要直接使用指令集来优化性能和响应速度。

5.1.1 指令集与性能优化

在进行性能优化时，开发者通常会深入到指令级别。ARM7指令集允许开发者手动优化循环、条件分支和算术运算，以减少不必要的指令执行和存储器访问。通过这些优化，程序占用的内存可以减少，执行效率可以显著提升。例如，在循环处理中，使用位操作指令替代乘法操作可以减少指令周期的消耗。

5.1.2 指令集与资源管理

在资源有限的嵌入式环境中，资源管理至关重要。ARM7指令集提供了多种对内存和寄存器进行操作的指令，这使得开发者可以编写高效利用资源的代码。例如，通过使用栈操作指令，可以实现任务的快速上下文切换，这对于多任务环境来说非常关键。

5.1.3 指令集与系统控制

在系统级别，ARM7指令集为开发者提供了丰富的控制能力。开发者可以通过这些指令精确控制处理器的异常和中断处理，以及实现对特定硬件模块的配置。在启动代码中，正确使用指令集初始化各个硬件模块是确保系统稳定运行的关键步骤。

5.2 实例分析：使用ARM7指令实现数据传输

数据传输是嵌入式系统中最基本的操作之一。通过使用ARM7指令集中的数据传输指令，可以高效地实现数据在内存和外设之间的移动。下面的代码块展示了如何使用LDR和STR指令来实现内存到寄存器以及寄存器到内存的数据传输。

    LDR R0, =source_data   ; 加载源数据地址到寄存器R0
    LDR R1, [R0], #4       ; 从源地址加载数据到寄存器R1，并将R0指针加4
    STR R1, [destination]  ; 将R1中的数据存储到目标地址

5.2.1 数据传输指令应用分析

数据传输指令如LDR和STR使得数据的加载和存储变得非常高效。在实际应用中，循环使用这些指令可以实现缓冲区的读写操作。举个例子，在串口通信中，使用数据传输指令可以快速地将接收到的数据存入缓冲区或从缓冲区中取出数据发送。

5.2.2 代码优化和执行效率

当使用数据传输指令进行编程时，要注意指针的使用和对齐问题，因为非对齐的存储器访问可能会导致性能下降。此外，在循环中，可以使用后增或后减寻址模式来优化性能，这样可以减少额外的指针更新指令，提高执行效率。

5.3 实例分析：ARM7指令在算法实现中的应用

ARM7指令集的算术和逻辑指令对于实现各种算法至关重要。算法通常包括多个循环和条件分支，ARM7指令可以有效执行这些操作，尤其是在资源受限的嵌入式系统中。

    MOV R2, #0             ; 初始化计数器R2
loop:                      ; 循环开始标签
    LDR R1, [R0], #4       ; 加载数据到R1，并更新指针R0
    ADD R2, R2, R1         ; 将数据累加到计数器R2
    CMP R2, #1000          ; 比较R2与1000
    BLE loop               ; 如果R2小于或等于1000，跳转到循环开始

5.3.1 算法中的指令应用

在算法实现中，使用ARM7指令集可以精确控制每一步的运算。上面的代码展示了如何使用MOV、LDR、ADD和CMP指令实现一个简单的累加循环。在嵌入式系统中，对性能要求高的算法，如图像处理、数字信号处理等，都可以通过优化这些基本指令来获得更好的运行效率。

5.3.2 算法优化与资源利用

在算法实现时，除了考虑执行速度，资源利用也是重要考量因素。通过合理安排指令和减少不必要的数据访问，可以提高算法的执行效率，降低功耗。例如，在上述代码中，通过减少每次循环中的数据访问次数，可以减少缓存的失效，从而提高整体性能。

5.4 ARM7异常处理在实际问题中的解决方法

ARM7异常处理模型允许系统在遇到中断、系统调用或其他异常情况时能够快速响应。异常处理在实际问题解决中至关重要，例如在实时系统中，快速的异常响应可以确保系统的稳定性。

5.4.1 异常处理的基本概念

ARM7处理器具有丰富的异常处理能力，包括快速中断（FIQ）、标准中断（IRQ）、预取指中止（Prefetch Abort）和数据中止（Data Abort）等。在异常发生时，处理器会自动跳转到相应的异常向量表中处理异常。

5.4.2 异常处理的应用实例

在实际开发中，异常处理可以用来响应各种紧急事件。例如，当串口接收到数据时，中断服务例程（ISR）会被触发，处理数据的接收和存储。下面的代码展示了如何设置一个简单的异常处理流程：

    AREA RESET, DATA, READONLY
    LDR pc, Reset_Handler
    LDR pc, Undefined_Handler
    LDR pc, SWI_Handler
    LDR pc, Prefetch_Handler
    LDR pc, Abort_Handler
    LDR pc, IRQ_Handler
    LDR pc, FIQ_Handler

Reset_Handler
    ; 处理器重置后的初始化代码

Undefined_Handler
    ; 处理未定义指令异常的代码

SWI_Handler
    ; 处理软件中断异常的代码

Prefetch_Handler
    ; 处理预取指中止异常的代码

Abort_Handler
    ; 处理数据中止异常的代码

IRQ_Handler
    ; 处理标准中断的代码

FIQ_Handler
    ; 处理快速中断的代码

5.4.3 异常处理的优化策略

在处理异常时，优化策略需要考虑降低延迟和保证程序的稳定运行。这通常涉及到中断优先级的设置、中断服务例程的优化以及异常处理中资源使用的控制。在嵌入式系统中，为了减少中断响应时间，中断服务例程应该尽可能简短，而将复杂的处理逻辑放在任务级别执行。此外，通过关闭不必要的中断，可以减少中断嵌套的深度，优化系统的响应时间和整体性能。

本章深入探讨了ARM7指令集在嵌入式编程中的具体应用，通过实例分析了数据传输和算法实现中的指令使用，以及异常处理在实际问题中的应用方法。ARM7指令集的强大功能和灵活性使其成为开发高性能嵌入式系统的理想选择。通过本章的学习，读者应能够理解ARM7指令集的精髓，并能够在实际开发中有效地应用这些指令来解决实际问题。

6. LPC2000系列嵌入式系统开发实践

6.1 开发环境搭建与配置

在进行LPC2000系列的嵌入式系统开发之前，开发环境的搭建与配置是至关重要的一步。一个良好的开发环境能够提升开发效率，确保代码的稳定性和可靠性。典型的LPC2000开发环境包括硬件工具（如调试器/编程器）和软件工具（如集成开发环境IDE）。

首先，硬件工具方面，推荐使用JTAG或SWD接口的调试器，例如LPC-Link或ULink系列，这样可以方便地进行程序下载、调试和运行。确保调试器驱动已正确安装在开发主机上。

其次，软件工具方面，可以选用支持LPC2000系列的IDE，如Keil MDK-ARM、IAR Embedded Workbench等。这些IDE都提供了方便的项目管理、代码编辑、编译和调试等功能。在安装过程中，需要选择相应的芯片型号和支持库文件。

完成安装后，接下来是配置开发环境。在IDE中创建新项目，并根据LPC2000系列的型号选择对应的微控制器设备。之后，需要配置编译器选项，确保编译器能够找到正确的头文件和库文件。最后，根据目标硬件配置（如时钟设置、外设初始化等）添加必要的启动代码和配置文件。

6.2 LPC2000系列硬件操作库的使用

LPC2000系列提供了丰富的硬件操作库，通过这些库可以方便地对硬件组件进行编程。库函数封装了对寄存器的操作，开发者只需要调用相应的库函数即可完成硬件操作，无需直接处理底层细节，这大大降低了开发难度。

以GPIO操作为例，LPC2000系列通常会提供函数如 LPC_GPIO_SetDir() 来设置GPIO方向， LPC_GPIO_SetValue() 来设置GPIO输出值等。在使用这些库函数之前，必须确保已经正确包含了相应的头文件。

示例代码：

#include "LPC2000.h"

int main() {
    LPC_GPIO0->FIODIR = 0x00000001; // 设置GPIO0_0为输出
    LPC_GPIO0->FIOSET = 0x00000001; // 设置GPIO0_0输出高电平
    while(1) {
        // 在此处添加代码
    }
    return 0;
}

在上面的示例中，首先包含了适用于LPC2000系列的头文件 LPC2000.h 。然后在 main() 函数中，使用 LPC_GPIO0->FIODIR 和 LPC_GPIO0->FIOSET 来操作GPIO0_0的引脚方向和输出值。

6.3 LPC2000系列硬件组件的编程实践

6.3.1 GPIO编程示例

下面的示例展示了如何使用LPC2000的GPIO端口进行闪烁LED灯的操作。假设LED灯连接在GPIO0_0引脚上。

#include "LPC2000.h"

void delay(unsigned int ticks) {
    while(ticks--);
}

int main() {
    LPC_GPIO0->FIODIR |= 0x01;  // 设置GPIO0_0为输出模式
    while(1) {
        LPC_GPIO0->FIOSET = 0x01;  // 打开LED灯（假设LED灯接在GPIO0_0上且高电平点亮）
        delay(1000000);            // 延时
        LPC_GPIO0->FIOCLR = 0x01;  // 关闭LED灯
        delay(1000000);            // 延时
    }
    return 0;
}

6.3.2 定时器与计数器编程示例

LPC2000系列的定时器可用于实现定时功能。下面的示例展示了如何使用定时器0实现定时中断。

#include "LPC2000.h"

void Timer0_ISR(void) __irq {
    if (LPC_TIM0->IR & (1<<0)) {    // 检查定时器0中断标志
        LPC_TIM0->IR = (1<<0);      // 清除中断标志
        // 在此处添加定时器溢出时需要执行的操作
    }
    VICVectAddr = 0x00000000;       // 清除中断挂起位
}

int main() {
    LPC_TIM0->TCR = 0x02;           // 重置定时器
    LPC_TIM0->PR  = 0x01;           // 设置预分频器
    LPC_TIM0->MR0 = 0xFFFF;         // 设置匹配值
    LPC_TIM0->MCR = 0x04;           // 匹配后重置定时器
    LPC_TIM0->IR  = 0xFF;           // 清除所有中断标志
    LPC_TIM0->TCR = 0x01;           // 启动定时器

    // 配置VIC以处理定时器0中断
    VICIntSelect &= ~(1<<13);      // 选择IRQ中断
    VICIntEnable = 1<<13;          // 启用定时器0中断

    while(1) {
        // 在此处添加其他代码
    }
    return 0;
}

6.3.3 串行通信编程示例

串行通信是嵌入式系统中常见的功能。下面的示例展示了如何使用LPC2000的UART进行基本的数据发送。

#include "LPC2000.h"

void UART_Init(void) {
    // 初始化串口配置代码，设置波特率、数据位、停止位等
}

void UART_SendByte(unsigned char byte) {
    LPC_UART0->THR = byte;          // 发送一个字节数据
    while (!(LPC_UART0->LSR & (1<<6))); // 等待发送完成
}

int main() {
    UART_Init();
    while(1) {
        UART_SendByte('H');
        UART_SendByte('e');
        UART_SendByte('l');
        UART_SendByte('l');
        UART_SendByte('o');
        UART_SendByte('\r');
        UART_SendByte('\n');
        // 在此处添加其他代码
    }
    return 0;
}

6.4 LPC2000系列的系统初始化与启动流程实现

系统初始化是启动流程的重要部分，包括配置时钟系统、初始化内存、设置中断优先级和向量等。在LPC2000系列中，通常会有一个启动文件 scatter.scp 用于定义内存布局和中断向量。

首先，时钟系统需要配置，以确保CPU和外设工作在正确的频率上。然后是内存初始化，对于有内置Flash的LPC2000系列芯片，需要执行Flash读写和擦除操作的初始化。最后，配置中断向量表和中断优先级，确保中断请求能够正确响应。

初始化代码示例：

void SystemInit(void) {
    /* 配置系统时钟 */
    // SystemCoreClock = SystemInit_Clocks(SystemFrequency);
    /* 初始化Flash存储器 */
    // FlashInit();
    /* 初始化内存 */
    // MemInit();
    /* 初始化中断向量 */
    // IntVtorInit();
    /* 其他初始化代码 */
}

int main() {
    SystemInit();                   // 执行系统初始化
    /* 在此处添加应用层代码 */
    while(1) {
        // 在此处添加循环执行的代码
    }
    return 0;
}

在这个过程中， SystemInit() 函数中包含了时钟设置、内存初始化、中断向量初始化等关键步骤。开发者可以根据具体的硬件和软件要求，对这部分代码进行定制化修改。

本文还有配套的精品资源，点击获取

简介：嵌入式处理器是计算机科学的重要分支，尤其在各种智能设备中担当核心角色。ARM7指令系统作为一种高效的微处理器架构，备受推崇。本篇将探讨ARM7体系结构及其指令集的细节，涵盖三级流水线、Thumb模式、Jazelle技术等特性。同时，介绍LPC2000系列ARM硬件结构，包括存储器、定时器、串行通信接口等关键组件。此外，本篇还将解析ARM启动代码的基本任务，如初始化堆栈、设置处理器模式和外设初始化等。通过这些内容的学习，开发者将能设计并实现基于ARM7的嵌入式系统，以应对各种实际问题。

本文还有配套的精品资源，点击获取
