防火墙技术 扩展ACL

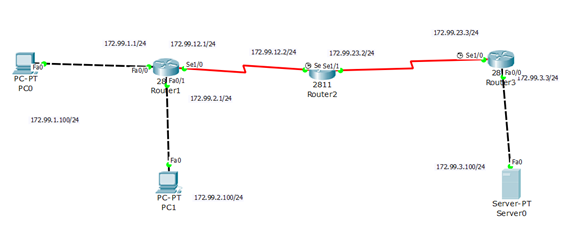

实验拓扑以及地址规划

要求：

拒绝PC0 所在网段访问Server 172.99.3.100 的Web 服务

拒绝PC1 所在网段访问Server 172.99.3.100 的Ftp 服务

拒绝PC0 所在网段访问Server 172.99.3.100 的SQL 服务

拒绝PC0 所在网段访问路由器R3 的Telnet 服务

拒绝PC1 所在网段访问路由器R2 的Web 服务

拒绝PC0 和PC2 所在网段ping Server 服务器

只允许路由器R3 以接口s1/0 为源ping 路由器R2 的接口s0/0/1 地址，而不允许路

由器R2 以接口s1/0 为源ping 路由器R3 的接口s1/0 地址，即单向ping.

（一）        配置路由器(确保网络连通)





R1(config)#access-list 110 deny tcp 172.99.1.0 0.0.0.255 host 172.99.3.100 eq 80

//拒绝PC1 所在网段访问Server 172.99.3.100 的Web 服务



R1(config)#access-list 110 deny tcp 172.99.2.0 0.0.0.255 host 172.99.3.100 eq 21

R1(config)#access-list 110 deny tcp 172.99.2.0 0.0.0.255 host 172.99.3.100 eq 20

//拒绝PC2 所在网段访问Server 172.99.3.100 的Ftp 服务

R1(config)#access-list 110 deny tcp 172.99.1.0 0.0.0.255 host 172.99.3.100 eq

1433

//拒绝PC1 所在网段访问Server 172.99.3.100 的SQL 服务



R1(config)#access-list 110 deny tcp 172.99.1.0 0.0.0.255 host 172.99.23.3 eq 23

R1(config)#access-list 110 deny tcp 172.99.1.0 0.0.0.255 host 172.99.3.3 eq 23

//拒绝PC1 所在网段访问路由器R3 的Telnet 服务



R1(config)#access-list 110 deny tcp 172.99.2.0 0.0.0.255 host 172.99.12.2 eq 80

R1(config)#access-list 110 deny tcp 172.99.2.0 0.0.0.255 host 172.99.23.2 eq 80

//拒绝PC2 所在网段访问路由器R2 的Web 服务



R1(config)#access-list 110 deny icmp 172.99.1.0 0.0.0.255 host 172.99.3.100

R1(config)#access-list 110 deny icmp 172.99.2.0 0.0.0.255 host 172.99.3.100

//拒绝PC1 和PC2 所在网段ping Server 服务器

R1(config)#access-list 110 permit ip any any

R1(config)#int s1/0

R1(config-if)#ip access-group 110 out //接口下应用ACL

（二）配置路由器R3

R3(config)#access-list 120 deny icmp host 172.99.23.2 host 172.99.23.3 echo

R3(config)#access-list 120 permit ip any any

R3(config)#int s1/0

R3(config-if)#ip access-group 120 in

四、实验调试

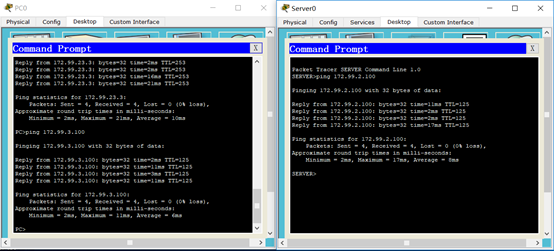

（一）路由器R1 上查看ACL110

R1#show ip access-lists 110

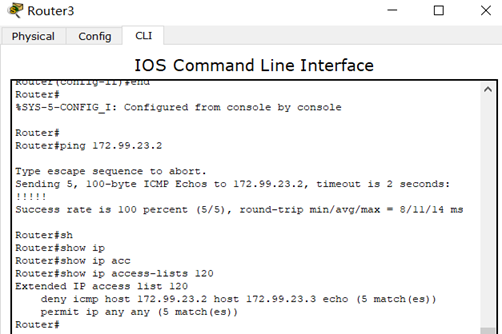

（二）路由器R3 和路由器R2 互相ping



（三）路由器R3 查看ACL 120

R3#show ip access-lists 120

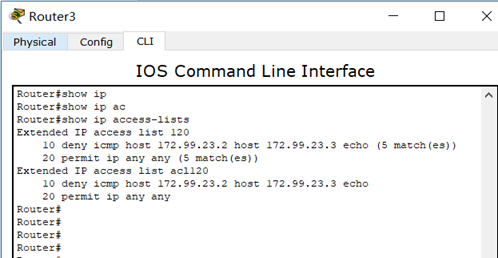

（四）配置命令扩展ACL

R3(config)#ip access-list extended acl120

R3(config-ext-nacl)#deny icmp host 172.99.23.2 host 172.99.23.3 echo

R3(config-ext-nacl)#permit ip any any

R3(config-ext-nacl)#int s1/0

R3(config-if)#ip access-group acl120 in

R3#show ip access-lists
